4.2.3. Универсальный спортивный зал в Карлсруэ (ФРГ)

Проект спортивного зала разработан архитекторами Шмидтом и Казимиром, инженерные расчеты выполнены бюро профессора Шлайха. Здание прямоугольное в плане (рис. 4.29) длиной 96 м., шириной 69 м., имеет пристройку шириной 18м. (рис. 4.30).

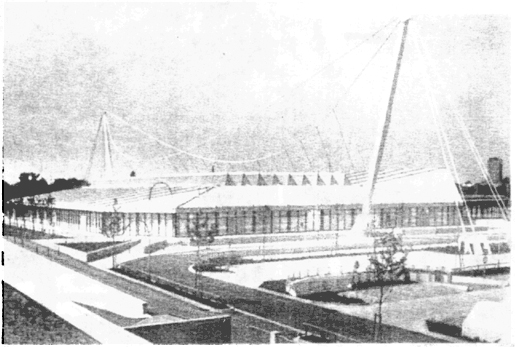

Рис. 4.29. Общий вид универсального спортивного зала
Рис. 4.29. Общий вид универсального спортивного зала

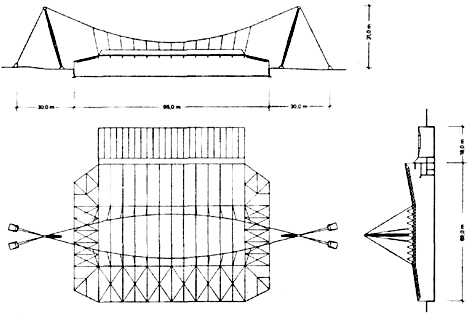

Рис. 4.30. План и разрезы здания
Рис. 4.30. План и разрезы здания

Главными несущими конструкциями покрытия являются стропильные фермы. Сравнение вариантов показало, что использование неразрезных ферм с двумя промежуточными точками опоры (рис. 4.30)

230

позволяет уменьшить их высоту почти в 2 раза, снизить собственный вес конструкций, улучшить внешний и внутренний вид здания. Новое решение оказалось дешевле традиционного аналога.

Конструктивная схема здания соответствует виду висячего моста. Две наклонные мачты выполнены восьмигранными, имеют уклон от середины к концам, опираются шарнирно, рассчитаны на нагрузку 15 мН каждая. Фермы по длине поддерживаются в двух точках с помощью двух канатов. Оба главных каната и оттяжки, в свою очередь, состоят из двух спаренных канатов закрытого профиля диаметром 82 мм. Оттяжки, соединяющие канат с фермой, имеют диаметр 33 мм. На рис. 4.31 показан интерьер зала, на рис. 4.32 - фрагмент кровли с несущими элементами.

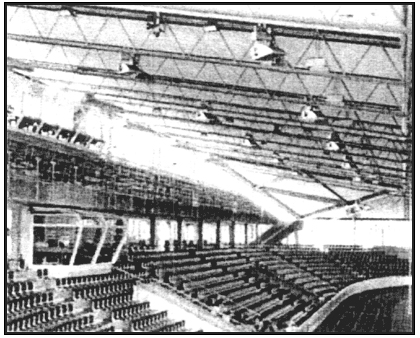

Рис. 4.31. Интерьер спортивного зала
Рис. 4.31. Интерьер спортивного зала

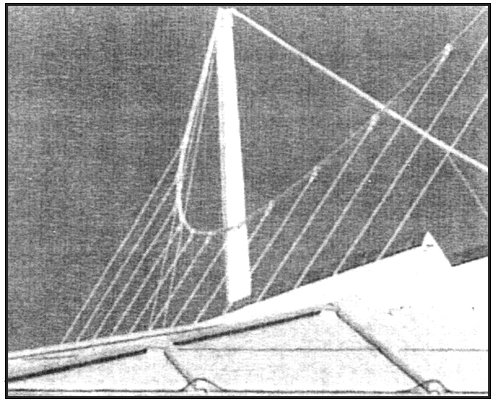

Рис. 4.32. Главный несущий канат и оттяжки, поддерживающие кровлю
Рис. 4.32. Главный несущий канат и оттяжки, поддерживающие кровлю

231

Все седловидные элементы, клеммы и анкеры изготовлены из литой стали. На рис. 4.33 - 4.35 показаны узлы прикрепления несущих элементов.

Рис. 4.33. Узел соединения канатов с седлом мачты
Рис. 4.33. Узел соединения канатов с седлом мачты
Рис. 4.34. Клеммы соединения главного каната с оттяжками
Рис. 4.34. Клеммы соединения главного каната с оттяжками
Рис. 4.35. Узел соединения оттяжки с фермой
Рис. 4.35. Узел соединения оттяжки с фермой

Фермы покрытия устанавливались традиционно на подмости, затем смонтированные канатные элементы соединялись с фермами, далее гидродомкратами мачты поворачивались, поднимали кровлю, одновременно напрягая канаты.

Расход стали на спортивный зал, включая канаты и мачты, составил 65 кг/м2. Для пристройки, которая перекрыта легкими шпрен-гельными балками пролетом 18 м., расход металла составил 28 кг/м2.
