4.1.3. Светопрозрачное покрытие над атриумом старого Гостиного двора

Проект светопрозрачного покрытия разработан институтом "Курортпроект", г. Москва [106]. Атриум Гостиного двора имеет сложную форму в плане (рис. 4.13.), поэтому каждая из конструкций должна иметь свои индивидуальные размеры.

В качестве основной несущей конструкции приняты предварительно напряженные арочные фермы пролетом от 60 до 85 м., устанавливаемые с шагом 12.5 м.

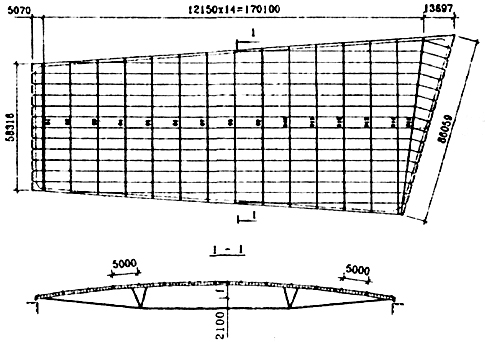

Рис. 4.13. План Гостиного двора в г.Москве и схема предварительно напряженной арочной фермы
Рис. 4.13. План Гостиного двора в г.Москве и схема предварительно напряженной арочной фермы

219

Верхний пояс фермы выполнен из двутавра, нижний пояс - затяжка - изготовлен из листовой стали. По верхнему поясу с шагом 5 м установлены прогоны двутаврового профиля. С целью снижения общей высоты сооружения арки выполнены с нижним поясом - затяжкой, опущенным ниже плоскости расположения опор. В местах перелома затяжки расположены две V-образные стойки, позволяющие перераспределять эпюру изгибающих моментов в верхнем поясе путем регулирования усилий с помощью предварительного напряжения. Арки верхнего пояса предварительно напряжены в стадии монтажа с помощью домкрата ых стоек, расположенных в зоне V-образных распорок. После создания предварительного напряжения распорки обвариваются. На рис. 4.14 показан общий вид светопрозрачного покрытия, на рис. 4.15 отражены узлы опирания, конструктивные решения соединений затяжки и прикрепления к V-образной стойке.

Система покрытия не имеет связей по нижним поясам.

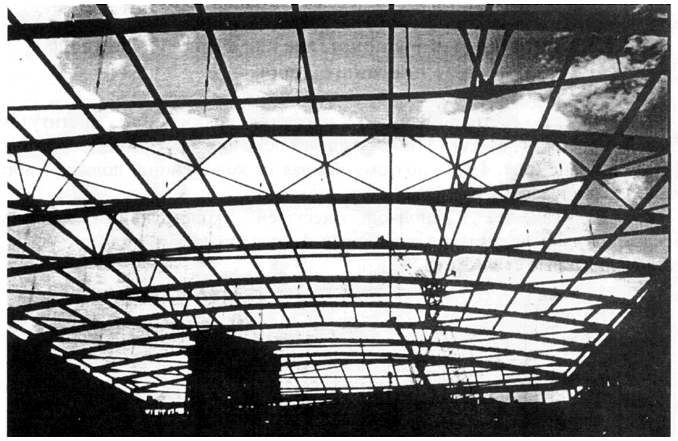

Рис. 4.14. Общий вид светопрозрачного покрытия Гостиного двора
Рис. 4.14. Общий вид светопрозрачного покрытия Гостиного двора

220

Рис. 4.15. Узлы прикрепления элементов арочной фермы
Рис. 4.15. Узлы прикрепления элементов арочной фермы

221
