4.2. СРЕДСТВА ЗАЩИТЫ ОТ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ РАДИОЧАСТОТ

Защита персонала от воздействия электромагнитных полей радиочастот (ЭМИ РЧ) осуществляется путем проведения организационных и инженерно-технических, лечебно-профилактических мероприятий, а также использования средств индивидуальной защиты.

К организационным мероприятиям относятся: выбор рациональных режимов работы оборудования; ограничение места и времени нахождения персонала в зоне воздействия ЭМИ РЧ (защита расстоянием и временем) и т.п.

Инженерно-технические мероприятия включают: рациональное размещение оборудования; использование средств, ограничивающих поступление электромагнитной энергии на рабочие места персонала (поглотители мощности, экранирование, использование минимальной необходимой мощности генератора); обозначение и ограждение зон с повышенным уровнем ЭМИ РЧ.

Лечебно-профилактические мероприятия осуществляются в целях предупреждения, ранней диагностики и лечения нарушений в состоянии здоровья работника, связанные с воздействием ЭМИ РЧ, и включают предварительные при поступлении на работу и периодические медицинские осмотры.

К средствам индивидуальной защиты относятся защитные очки, щитки, шлемы, защитная одежда (комбинезоны, халаты и т.д.).

Способ защиты в каждом конкретном случае должен определяться

177

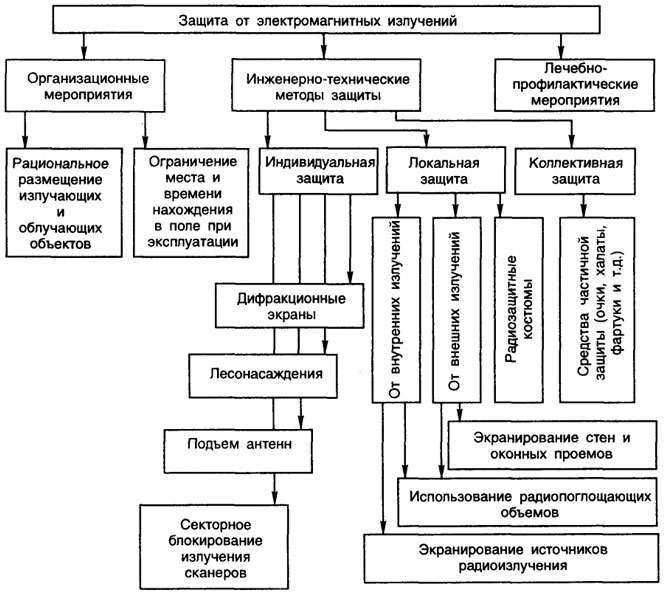

Рис. 4.8. Классификация защитных методов и средств защиты от электромагнитных излучений радиочастот
Рис. 4.8. Классификация защитных методов и средств защиты от электромагнитных излучений радиочастот

с учетом рабочего диапазона частот, характера выполняемых работ, необходимой эффективности защиты.

Классификация методов защиты человека от ЭМИ РЧ представлена на рис. 4.8.

В поглощающих экранах используются специальные материалы, обеспечивающие поглощение излучения соответствующей длины волны. В зависимости от излучаемой мощности и взаимного расположения источника и рабочих мест конструктивное решение экрана может быть различным (замкнутая камера, щит, чехол, штора и т.д.).

При изготовлении экрана в виде замкнутой камеры вводы волноводов, коаксиальных фидеров, воды, воздуха, выводы ручек управления и элементов настройки не должны нарушать экранирующих свойств камеры.

Экранирование смотровых окон, приборных панелей проводится с помощью радиозащитного стекла. Для уменьшения просачивания

178

электромагнитной энергии через вентиляционные жалюзи последние экранируются металлической сеткой либо выполняются в виде запредельных волноводов.

Уменьшение утечек энергии из фланцевых сочленений волноводов достигается путем применения "дроссельных фланцев", уплотнения сочленений с помощью прокладок из проводящих (фосфористая бронза, медь, алюминий, свинец и другие металлы) и поглощающих материалов, осуществления дополнительного экранирования.

Средства индивидуальной защиты следует использовать в случаях, когда снижение уровней ЭМИ РЧ с помощью общей защиты технически невозможно. Если защитная одежда изготовлена из материала, содержащего в своей структуре металлический провод, она может использоваться только в условиях, исключающих прикосновение к открытым токоведущим частям установок.

При работе внутри экранированных помещений (камер) стены, пол и потолок этих помещений должны быть покрыты радиопоглощающими материалами. В случае неправильного излучения допускается применение поглощающих покрытий только на соответствующих участках стен, потолка, пола.

В тех случаях, когда уровни ЭМИ РЧ на рабочих местах внутри экранированного помещения превышают ПДУ, персонал необходимо выводить за пределы камер.

В зависимости от условий облучения, характера и места нахождения источников ЭМИ РЧ могут быть применены различные средства и методы защиты от облучения: защита временем; защита расстоянием; экранирование источника излучения; уменьшение излучения непосредственно в самом источнике излучения; экранирование рабочих мест; средства индивидуальной защиты; выделение зон излучения.

Защита временем предусматривает ограничение времени пребывания человека в электромагнитном поле и применяется, когда нет возможности снизить интенсивность излучения до допустимых значений.

Значения предельно допустимых уровней напряженности электрической (ЕПДУ) и магнитной (HПДУ) составляющих в зависимости от продолжительности воздействия приведены в табл. 4.1.

Таблица 4.1. Предельно допустимые уровни напряженности электрической ЕПДУ и магнитной HПДУ составляющих в диапазоне частот 30 кГц...300 МГц в зависимости от продолжительности воздействия

Продолжительность воздействия, t, ч ЕПДУ, В/м HПДУ, А/м
0,03...3 Мгц 3...30 Мгц 30...300 МГц 0,03...3 МГц 30...50 Мгц
8,0 и более 50 30 10 5,0 0,30
7,5 52 31 10 5,0 0,31
7,0 53 32 11 5,3 0,32
6,5 55 33 11 5,5 0,33

179

Продолжение табл. 4.1

Продолжительность воздействия, t, ч ЕПДУ, В/м HПДУ, А/м
0,03...3 Мгц 3...30 Мгц 30...300 МГц 0,03...3 МГц 30...50 Мгц
6,0 58 34 12 5,8 0,34
5,5 60 36 12 6,0 0,36
5,0 63 37 13 6,3 0,38
4,5 67 39 13 6,7 0,40
4,0 71 42 14 7,1 0,42
3,5 76 45 15 7,6 0,45
3,0 82 48 16 8,2 0,49
2,5 89 52 18 8,9 0,54
2,0 100 59 20 10,0 0,60
1,5 115 68 23 11,5 0,69
1,0 141 84 28 14,2 0,85
0,5 200 118 40 20,0 1,20
0,25 283 168 57 28,3 1,70
0,125 400 236 80 40,0 2,40
0,08 и менее 500 296 80 50,0 3,00

Примечание. При продолжительности воздействия менее 0,08 ч дальнейшее повышение интенсивности воздействия не допускается.

Значения предельно допустимых уровней плотности потока энергии (ППЭПДУ) в зависимости от продолжительности воздействия ЭМИ РЧ приведены в табл. 4.2.

Таблица 4.2. Предельно допустимые уровни плотности потока энергии (ППЭПДУ) в диапазоне частот 300 МГц...300 ГГц в зависимости от продолжительности воздействия

Продолжительность воздействия, t, ч ППЭПДУ, мкВт/см2
8,0 и более 25
7,5 27
7,0 29
6,5 31
6,0 33
5,5 36
5,0 40
4,5 44
4,0 50
3,5 57
3,0 67
2,5 80
2,0 100
1,5 133

180

Продолжение табл. 4.2

Продолжительность воздействия, t, ч ППЭПДУ, мкВт/см2
1,0 200
0,5 400
0,25 800
0,20 и менее 1000

Примечание. При продолжительности воздействия менее 0,2 часа дальнейшее повышение интенсивности воздействия не допускается.

Защита расстоянием применяется в том случае, если невозможно ослабить интенсивность облучения другими мерами, в том числе и сокращением времени пребывания человека в опасной зоне. В этом случае прибегают к увеличению расстояния между излучателем и обслуживающим персоналом.

Уменьшение мощности излучения непосредственно в самом источнике излучения достигается за счет применения специальных устройств. С целью предотвращения излучения в рабочее помещение в качестве нагрузки генераторов вместо открытых излучателей применяют поглотители мощности (эквивалент антенны и нагрузки источников ЭМИ РЧ), при этом интенсивность излучения ослабляется до 60 дБ и более. Промышленностью выпускаются эквиваленты антенн, рассчитанные на поглощение излучения мощностью 5, 10, 30, 50, 100 и 250 Вт с длинами волн 3,1...3,5 и 6...1000 см.

Снижение уровня мощности может быть достигнуто с помощью аттенюаторов, которые позволяют ослабить в пределах от 0 до 120 дБ излучение мощностью 0,1; 0,5; 1,5; 10; 50 и 100 ВТ и длинами волн 0,4...0,6; 0,8...300 см.

Экранирование источников излучения используется для снижения интенсивности электромагнитного поля на рабочем месте или устранении опасных зон излучения. В этом случае применяются экраны из металлических листов или сеток в виде замкнутых камер, шкафов и кожухов.

Основной характеристикой каждого экрана является степень ослабления Э электромагнитного поля, называемая эффективностью экранирования, которая представляет собой отношение Е, Н, ППЭ в данной точке при отсутствии экрана к Eэ, Hэ, ППЭэ в той же точке при наличии экрана:

Э =
E
Eэ
;     Э =
H
Hэ
;     Э =
ППЭ
ППЭэ
.

Экранирование источников ЭМИ РЧ или рабочих мест осуществляется с помощью отражающих или поглощающих экранов (стационарных или переносных). Отражающие экраны выполняются из металлических листов, сетки, ткани с микропроводом и др. (табл. 4.3).

181

Таблица 4.3. Экранирующие материалы для изготовления средств защиты от ЭМИ РЧ в диапазоне частот 30 МГц...40 ГГц

Наименование материала ГОСТ, ТУ Толщина, мм Диапазон частот, Гц Ослабление, дБ
Листовая Ст3 ГОСТ 19903-74 1,4 30 Мгц...40 ГГц 100
Фольга алюминиевая ГОСТ 618-73 0,08 - 80
Фольга медная ГОСТ 5638-75 0,08 - 80
Сетка стальная тканая ГОСТ 5336-73 0,3 - 1,3 - 30
Радиозащитное стекло с одно- или двусторонним полупроводниковым покрытием ТУ 21-54-41-73 6 30 МГц - 30 ГГц 20...40
Ткань хлопчатобумажная с микропроводом ОСТ 17-28-79 - - 20...40
Ткань металлизированная "Восход" - - 10 кГц...30 ГГц 40...65
Ткань трикотажная (полиамид + проволока) Ту-6-06-С202-90 - 300 кГц...30 МГц 15...40

Примечание. На основе экранирующих материалов изготовлены средства индивидуальной защиты: очки защитные с металлизированными стеклами ОРЗ-5, ТУ 64-1-2717-81; щитки защитные лицевые ГОСТ 12.4.023-84.

182
