8.1.4. Нагрузки

Постоянные нагрузки. К таким нагрузкам относят собственный вес несущих и ограждающих конструкций покрытия. Вес ограждающих конструкций (пароизоляции, утеплителя, выравнивающего слоя, гидроизоляционного ковра) принимают по фактическим весам составляющих элементов кровли. Вес несущих конструкций на первом этапе устанавливают ориентировочно, при этом можно пользоваться приведенными ниже рекомендациями, если нет более точных данных. При большой разнице между предварительно назначенными и полученными в результате расчетов значениями постоянных нагрузок производят повторный расчет несущих конструкций. Постоянные нагрузки обычно принимают равномерно распределенными по покрытию.

В однопоясных покрытиях с железобетонными плитами вес канатов составляет 0,06...0,08 кН/м2, а вес железобетонных плит колеблется от 0,8 кН/м2 для ребристых плит толщиной 2,5 см до 2 кН/м2 - для монолитных плит толщиной 8 см. В покрытиях с жесткими нитями собственный вес нити составляет 0,3...0,4 кН/м2. Вес щитов, поддерживающих кровлю, зависит от их конструкции. В мембранных покрытиях суммарный собственный вес оболочки и стабилизирующих конструкций составляет около 0,4 кН/м2 при толщине оболочки 4 мм и около 0,6 кН/м2 при толщине оболочки 6 мм. Для двухпоясных систем и седловидных сеток собственный вес нитей (без учета веса щитов) составляет 0,05...0,12 кН/м2.

351

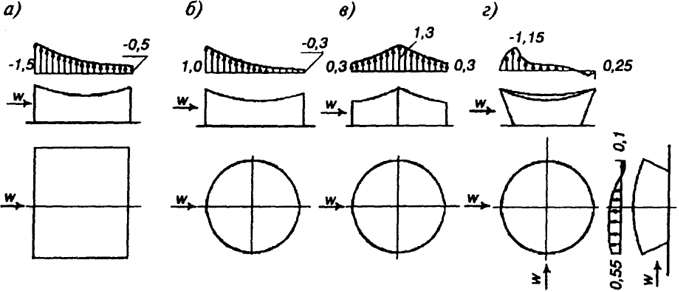

Рис. 8.14. Аэродинамический коэффициент при покрытиях: а - цилиндрическом; б - чашеобразном (вогнутом); в - шатровом; г - в виде гипара
Рис. 8.14. Аэродинамический коэффициент при покрытиях:
а - цилиндрическом; б - чашеобразном (вогнутом); в - шатровом; г - в виде гипара

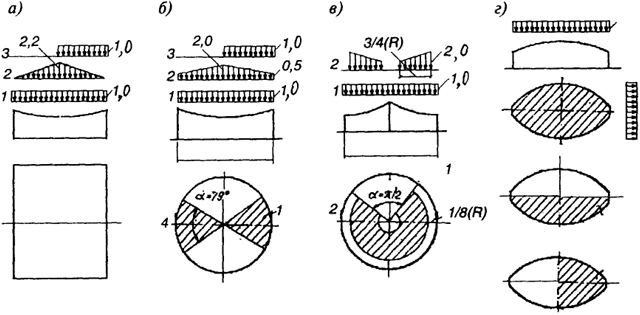

Рис. 8.15. Распределение снега по покрытию: а - цилиндрическому; б - чашеобразному (вогнутому); в - шатровому; 1...4 - варианты загружении
Рис. 8.15. Распределение снега по покрытию:
а - цилиндрическому; б - чашеобразному (вогнутому); в - шатровому; 1...4 - варианты загружении

Временные длительно действующие нагрузки. К таким нагрузкам относят вес подвесного потолка, вентиляционного и осветительного оборудования, смотровых площадок и т.п. Эти нагрузки обычно составляют 0,1...0,3 кН/м2.

Кратковременные нагрузки. Ветровую нагрузку вычисляют по общим правилам в соответствии с рекомендациями СНиП [6]. При этом аэродинамический коэффициент можно определять [3] по рис. 8.14.

На подавляющей части поверхности большинства покрытий действует ветровой отсос, достигающий 0,2...0,6 кН/м2. В легких покрытиях отсос

352

ветра может привести к динамической неустойчивости вплоть до полного вывертывания покрытия. Поэтому необходимо предусмотреть стабилизирующие конструкции, догружающие несущие нити до эквивалентной равномерно-распределенной нагрузки, превышающей ветровой отсос. Для покрытий, постоянная нагрузка которых составляет 1,5...2 кН/м2, а края по всему покрытию закреплены, проверку на ветровую нагрузку можно не производить.

Снеговую нагрузку на покрытие также следует принимать по СНиП [6], рассматривая ее в виде равномерно распределенной по всему покрытию и в других вариантах распределения [3], показанных на рис. 8.15.

353
