1.2. Конструкции покрытий

Покрытие зданий состоит из кровельных (ограждающих) конструкций, несущих элементов (прогонов, ферм) и связей, обеспечивающих пространственную неизменяемость, жесткость и устойчивость покрытия в целом и отдельных его элементов.

Покрытие устраивают с применением прогонов или без них. В первом случае по стропильным фермам устанавливают прогоны обычно с шагом 1,5 или 3 м, на которые укладывают мелкоразмерные кровельные плиты или сплошной настил (рис. 1.8, а). Во втором случае а) непосредственно на стропильные фермы укладывают крупноразмерные панели шириной 1...3 м и длиной 6 или 12 м (рис. 1.8, б). Возможна укладка непосредственно по фермам 79-миллиметрового профилированного настила при сокращении шага ферм

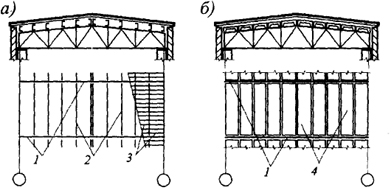

Рис. 1.8. Схемы покрытий: а - прогонам; б - безпрогонные; 1 - стропильные фермы; 2 - прогоны; 3 - кровельные плиты; 4 - панели
Рис. 1.8. Схемы покрытий:
а - прогонам; б - безпрогонные; 1 - стропильные фермы; 2 - прогоны; 3 - кровельные плиты; 4 - панели

23

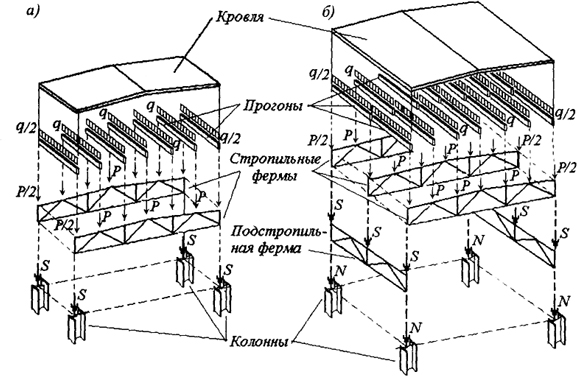

Рис. 1.9. Схема покрытия по прогонам
Рис. 1.9. Схема покрытия по прогонам

до 4 м или использование более высокого 114-миллиметрового настила при шаге ферм 6 м.

Схема покрытия по прогонам показана на рис. 1.9. Нагрузка q от собственного веса прогонов, ограждающих конструкций и от веса снега воспринимается прогонами и далее передается ими на стропильные фермы в виде сосредоточенных сил Р. При опирании стропильных ферм на колонны (рис. 1.9, а) последние будут загружены силами S от опорных реакций двух стропильных ферм. При наличии подстропильных ферм (рис. 1.9, б) силы N, нагружающие колонны, будут равны сумме опорных реакций стропильной и подстропильных ферм, примыкающих к колонне.

24
