7.2.4. Устройство кровли по структурным плитам

По структурным плитам, как правило, устраивают облегченную кровлю, аналогичную обычно применяемой в покрытиях с металлическими фермами или в рамных конструкциях с прогонами. Несущим элементом кровли здесь также служит металлический профилированный настил по прогонам. Ввиду ограниченности размеров ячеек поясных сеток оказывается

320

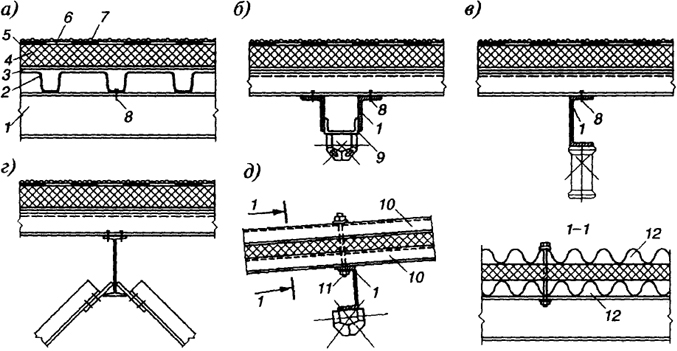

Рис. 7.18. Варианты теплой кровли по структурным плитам покрытий: а - общая конструкция кровли; б, в - варианты прогонов; г - беспрогонное устройство кровли (по плите ЦНИИСК); д - пример вентилируемой кровли; 1 - прогоны; 2 - профилированный настил; 3 - рулонная пароизоляция; 4 - плитный утеплитель; 5 - защитный слой из рубероида; 6 - трехслойный рулонный ковер; 7 - гравийная защита; 8 - самонарезающие болты; 9 - опорный столик; 10 - профилированный алюминиевый лист; 11 - оцинкованные стальные болты; 12 - вентилируемые воздушные прослойки
Рис. 7.18. Варианты теплой кровли по структурным плитам покрытий:
а - общая конструкция кровли; б, в - варианты прогонов; г - беспрогонное устройство кровли (по плите ЦНИИСК); д - пример вентилируемой кровли; 1 - прогоны; 2 - профилированный настил; 3 - рулонная пароизоляция; 4 - плитный утеплитель; 5 - защитный слой из рубероида; 6 - трехслойный рулонный ковер; 7 - гравийная защита; 8 - самонарезающие болты; 9 - опорный столик; 10 - профилированный алюминиевый лист; 11 - оцинкованные стальные болты; 12 - вентилируемые воздушные прослойки

достаточным использовать легкие прогоны, опирающиеся на узлы плит непосредственно, либо через специальные столики (рис. 7.18). В покрытиях с плитами из прокатных профилей и в некоторых системах с поясами из замкнутых гнутых профилей прямоугольного сечения профилированный настил опирают непосредственно на верхний пояс. Пояс в этом случае работает не только на продольные усилия, но и на местный изгиб (рис. 7.18, г).

В качестве утеплителя используют минераловатные и другие легкие плиты, по которым укладывают гидроизоляционный ковер, в необходимых случаях с гравийной защитой по мастике. Для предотвращения перегрева внутренней поверхности ограждения кровлю можно выполнить вентилируемой (рис. 7.18, д). Применяют и другие варианты размещения кровли. В покрытиях зданий общественного назначения можно применять холодную кровлю с теплым подвесным потолком. Надстроенную кровлю применяют в тех случаях, когда при использовании плохой горизонтальной плиты требуется обеспечить определенный уклон кровли. Иногда из эстетических соображений устраивают подвеску кровли к нижним поясам плиты, достигая необходимый эффект в экстерьере здания.

321
