Опирание структурных плит может быть предусмотрено в различных зонах плиты как по контуру, так и в пролете плиты, с тем чтобы разгрузить поясные сетки в центральной зоне. При этом следует иметь в виду, что непосредственное опирание на стойки или другие поддерживающие
318

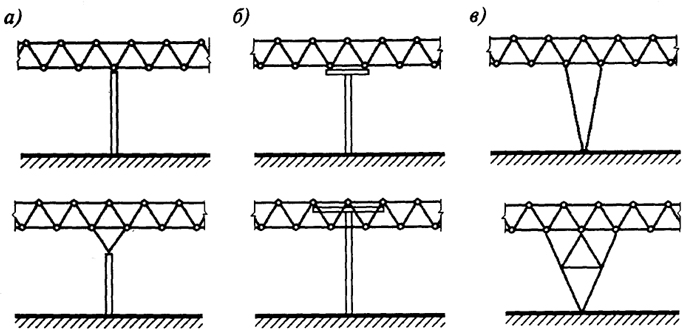

Рис. 7.15. Варианты решения опор для структурных плит:а - обычные колонны и колонны с решетчатыми капителями;
б - колонны с жесткими капителями (разгрузочными балками);
в - пространственно-стержневые опоры
Рис. 7.16. Общий вид капителей колонн:а - решетчатая капитель;
б - жесткая капитель из перекрестных балок
конструкции в небольшом числе точек вызывает значительные усилия в примыкающих к опоре стержнях (рис. 7.15, а). Чтобы избежать значительных всплесков усилий в приопорных стержнях, используют разгружающие конструкции в виде пучков стержней, пространственных стержневых опор или балочных элементов (рис. 7.15, б...е). Общий вид опорных узлов с разгружающими элементами показан на рис. 7.16.
При ограниченном числе колонн рациональное распределение усилий может быть обеспечено распределительными опорными конструкциями
319

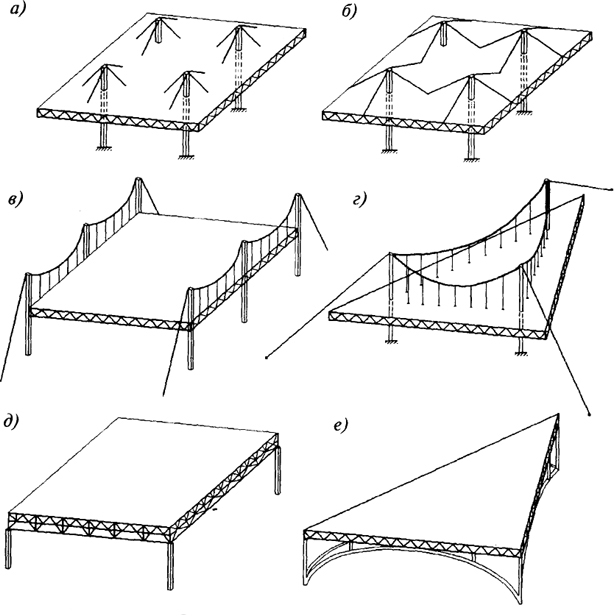

Рис. 7.17. Варианты комбинированных опор для структурных плит покрытий:а...г - применение вант;
д - использование подстропильных ферм;
е - опирание на контурные арки
в виде контурных ферм, рам, арок, либо с использованием вант и канатных подвесок (рис. 7.17). Чтобы обеспечить частое расположение подвесок при небольшом количестве колонн, иногда возможно использование висячих систем с несущими опорными тросами, которые создают упругоподатливые системы опор (рис. 7.17, в, г)
