1.1.5. Ограждающие конструкции

К ограждающим конструкциям здания относят стены, перегородки, окна, двери, ворота, кровлю, фонари, полы. Вопросы, связанные с проектированием ограждающих конструкций, будут представлены в гл. 10. В данной главе мы ограничимся лишь кратким рассмотрением общих положений.

Выбор ограждающих конструкций по теплотехническим требованиям. Выбор ограждающих конструкций основан на расчетах с определением сопротивления теплопередаче в зимнее время года, теплоустойчивости в летних условиях, сопротивления паропроницанию.

19

Исходными данными для определения требуемого значения сопротивления теплопередаче являются расчетная отрицательная температура наружного воздуха и зона влажности района строительства, с одной стороны, температура и относительная влажность внутри помещения по санитарно-гигиеническим требованиям - с другой. По сопротивлению теплопередаче подбирают толщину утеплителя. Важным фактором является также точка росы - температура, при которой может начаться конденсация паров на поверхности ограждающей конструкции.

Теплоустойчивость в летних условиях нормируют для ограждающих конструкций зданий, расположенных в районах со среднемесячной температурой июля 21°С и выше.

Расчет паропроницания выполняют для того, чтобы проверить необходимость устройства специальной пароизоляции либо других конструктивных мер, обеспечивающих нормальный влажностный режим ограждающих конструкций. Влажное состояние конструкции оценивают по годовому балансу влаги. При проникновении теплого воздуха из помещения в утеплитель и другие холодные элементы ограждения влага, содержащаяся в теплом воздухе, будет конденсироваться. Если влага, накопленная в ограждающих конструкциях за холодный период года, будет полностью испаряться в летнее время, то специальные меры по пароизоляции можно не предусматривать. Если нет полной уверенности в этом, то следует установить преграду на пути движения водяного пара. Специальная пароизоляция обычно требуется в зданиях достаточно часто, например при температуре выше 16...18°С и относительной влажности более 60%, т.е. в достаточно типичных условиях.

Во избежание конденсации влаги в толще ограждения при слоистых конструкциях различные материалы располагают в следующем порядке: у внутренней поверхности - материалы более плотные, теплопроводные, с меньшей проницаемостью; у наружной поверхности - пористые, менее теплопроводные, с большей паропроницаемостью. Если такое расположение невозможно, то также предусматривают пароизоляцию, т.е. устанавливают на пути движения пара преграду из паронепроницаемых материалов. Пароизоляционный слой должен располагаться первым по направлению движения водяного пара, т.е. со стороны внутренней поверхности ограждения.

20

Гидроизоляция покрытий. Кровлю зданий большей частью выполняют из рулонных материалов и мастик. Рулонные кровли устраивают из рубероида, гидроизола, толя, толь-кожи, изола, битумизированной стеклоткани, из композитных материалов. Число слоев рулонных материалов назначают в зависимости от уклона покрытия и вида материала. Ориентировочно можно назначить для кровель из рубероида, гидроизола, толь-кожи и других материалов, наклеиваемых на мастиках с защитным слоем гравия: при уклоне менее 12% - два слоя, при уклоне не менее 2,5% - три слоя, при уклоне не менее 1,5% - четыре слоя и более. Максимальные уклоны покрытий при кровле из рулонных материалов для предотвращения сползания не должны превышать 25%. При больших уклонах рулонный ковер приклеивают специальной теплостойкой клеящей мастикой. Обычные мастики для рулонных и мастичных кровель применяют с достаточно высокой температурой размягчения в зависимости от района строительства, уклона кровли и назначения здания. Рулонные битумные материалы (рубероид, гидроизол, изол) наклеивают только на битумных мастиках, а рулонные дегтевые (толь, толь-кожа и др.) - только на дегтевых. Это связано с тем, что при изготовлении толя его картонную основу пропитывают каменноугольными дегтями, которые с нефтяными битумами образуют неоднородную крупчатую смесь, не обладающую достаточными склеивающими свойствами. В плоских кровлях битумную мастику применяют с антисептирующими добавками против возможности прорастания семян растений.

На малоскатных кровлях с уклоном менее 10% применяют легкоплавкую мастику и защиту гравийной броней от разнообразных воздействий на кровлю. Такие кровли более стойки в условиях резких и значительных колебаний температуры, они способны к "самозалечиванию" - затягиванию образовавшихся в холодное время трещин мастикой, размягченной в теплое время года. Защитный слой из гравия выполняют толщиной 20 мм на горячей мастике того же состава, что и для наклейки рулонного ковра, толщина слоя мастики должна быть не более 2 мм. Гравий, втапливаемый в горячую мастику, должен быть сухим, обеспыленным и иметь зерна размером 5... 10 мм.

Для эксплуатируемых кровель в случае необходимости выполняют усиленную броню из цементно-песчаного раствора, песчаного асфальтобетона (толщиной не менее 25 мм) или из бетонных, армоцементных и других плит достаточной морозостойкости, укладываемых на высоко-прочном

21

цементно-песчаном растворе. Созданную защиту делят температурно-усадочными швами на отсеки размерами не более 1,5 × 1,5 м. Швы заполняют герметизирующими мастиками.

В районах с расчетной летней температурой воздуха выше 25°С для уменьшения влияния солнечной радиации на водоизоляционный ковер и снижения теплопоступлений в здание через покрытие иногда предусматривают охлаждение кровель водой (орошение или заполнение слоем 25...60 мм) либо для защитного слоя выбирают материалы светлых тонов.

Утеплителями под мягкую кровлю служат жесткие минераловатные плиты и другие из легких негорючих материалов. Основанием для рулонной или мастичной кровли может служить только ровная поверхность, иначе необходимо устраивать цементно-песчаную или асфальтобетонную стяжку. Цементно-песчаную стяжку по минераловатным и органическим плитам делают из раствора толщиной не менее 25 мм, армированного стальной сеткой. При укладке асфальтовой стяжки через 4 м, а цементной через 6 м оставляют температурные швы шириной 5...10 мм, для чего закладывают рейки, которые после затвердения стяжки вынимают, а швы заполняют битумной мастикой. По этим швам наклеивают полосы шириной 100 мм из рубероида или пергамина. Поверхность основания под кровлю должна быть огрунтована раствором битума в керосине или соляровом масле - при устройстве кровли на битумных мастиках или раствором каменноугольного пека в бензоле либо антроценовом масле - при устройстве кровли на дегтевых мастиках.

Конструкция мягкой кровли по профилированному настилу показана на рис. 1.7. При рассмотрении рисунка обратите внимание на полосы рубероида, уложенные насухо с посыпкой, обращенной вниз. С их помощью устраивают узкие щели, сообщающиеся с атмосферой, что предотвращает возможные вздутия ковра. Такие полосы шириной 50...100 мм укладывают над поперечными швами теплоизоляционных плит вдоль ската кровли, но не чаще, чем через 1 м и приклеивают к теплоизоляции лишь в отдельных точках. На парапетах и других выступающих частях эти полосы накрывают более широкими листами с полосовой приклейкой по краям. Заметьте также, что нижний слой дополнительного гидроизоляционного ковра наклеивают только на парапет, а далее укладывают насухо. Верхний слой рубероида в этом ковре должен иметь крупнозернистую или чешуйчатую посыпку.

22

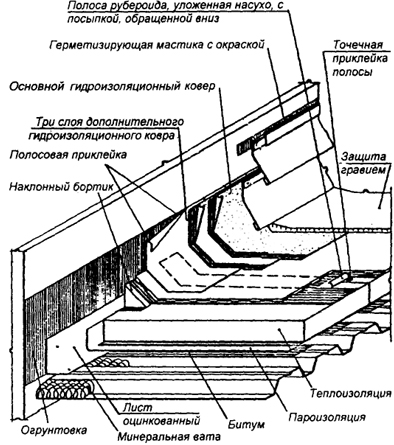

Рис. 1.7. Конструкция мягкой кровли
Рис. 1.7. Конструкция мягкой кровли
