Глава 6
КУПОЛЬНЫЕ КОНСТРУКЦИИ


6.1. Общие сведения

Мировой опыт строительства показывает, что одной из эффективных форм пространственных конструкций являются купола. Наиболее рациональными они оказываются при перекрытии больших пролетов. Так, если плоскостные конструкции пролетом до 40 м по металлоемкости еще могут конкурировать с купольными, то с увеличением пролета преимущество купольных очевидно. Эффективность этих конструкций возрастает с увеличением пролета и не случайно, что большинство покрытий более 200 м [10] являются купольными. Велики и композиционные возможности таких конструкций. Они позволяют перекрывать здания универсального назначения, создавать прекрасные образцы архитектурного творчества.

Купольные конструкции известны с древних времен. Их применяли в Месопотамии, Сирии, Иране, Древнем Риме. Основным материалом при этом был камень. Первые металлические купола появились в конце 19 века. Основная заслуга в развитии этих конструкций принадлежит Феппелю и Шведлеру. В 20 веке значительный вклад в развитие купольных конструкций внесли Ледерер, Маковский, Отто, Райт, Фуллер, Туполев М.С., Липницкий М.Е. [8], Савельев В.А. [9].

Купола - распорные системы, имеющие в своем составе, как правило, три основных конструктивных элемента: нижний опорный контур, оболочку, верхний опорный контур (рис. 6.1).

Рассмотрим основные типологии металлических куполов:

  • а) по конструкции: ребристые, ребристо-кольцевые, ребристо-кольцевые со связями, сетчатые, пластинчатые;
  • б) по форме (рис. 6.2): сферические, эллиптические, стрельчатые, зонтичные и другой формы;

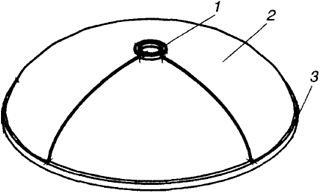

Рис. 6.1. Конструктивная схема купола: 1 - верхний опорный контур; 2 - оболочка; 3 - нижний опорный контур
Рис. 6.1. Конструктивная схема купола:
1 - верхний опорный контур; 2 - оболочка; 3 - нижний опорный контур

272

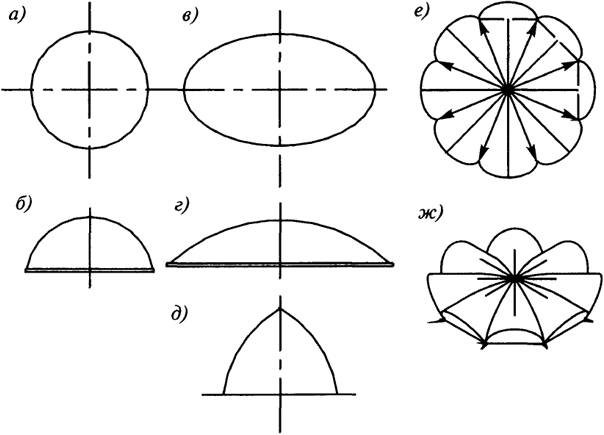

Рис. 6.2. Формы куполов: а - план сферического купола; б - поперечный разрез сферического купола; в - план эллиптического купола; г - поперечный разрез эллиптического купола; д - стрельчатый купол; е - план зонтичного купола; ж - вид зонтичного купола
Рис. 6.2. Формы куполов:
а - план сферического купола; б - поперечный разрез сферического купола; в - план эллиптического купола; г - поперечный разрез эллиптического купола; д - стрельчатый купол; е - план зонтичного купола; ж - вид зонтичного купола
  • в) по стреле подъема (рис. 6.3): подъемистые (высокие) купола, при стреле подъема 1/2 ... 1/5 диаметра и пологие, при высоте подъема 1/5 диаметра.

Ребристые купола (рис. 6.4) состоят из отдельных плоских ребер, поставленных в радиальном направлении. При прямолинейных ребрах образуются пирамидальные или конические купола. Верхние пояса ребер составляют поверхность купола, в его вершине они примыкают к верхнему кольцу. Иногда при частом расположении ребер или устройстве на вершине купола фонаря кольцо получается значительных размеров; тогда в целях повышения жесткости и устойчивости его скрепляют внутренними распорками по крайней мере в двух диаметральных плоскостях.

Ребристые купола являются распорной системой. Распор

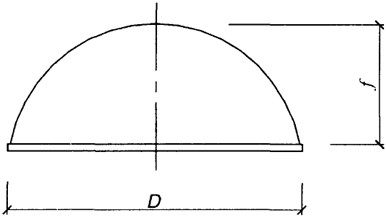

Рис. 6.3. Геометрические параметры купола: D - диаметр; f - высота подъема
Рис. 6.3. Геометрические параметры купола:
D - диаметр; f - высота подъема

273

Рис. 6.4. Ребристый купол
Рис. 6.4. Ребристый купол
Рис. 6.5. Ребристо-кольцевой купол
Рис. 6.5. Ребристо-кольцевой купол
Рис. 6.6. Купол ребристо-кольцевой с решетчатыми связями
Рис. 6.6. Купол ребристо-кольцевой с решетчатыми связями

может быть воспринят конструкцией фундаментов, стен или специальным опорным кольцом. Опорное кольцо проектируют в плане изогнутым по окружности или в виде многогранника с жестким или шарнирным сопряжением в углах. При достаточно частом расположении ребер возможно устройство круглого кольца. При редко поставленных ребрах опорное кольцо лучше проектировать многоугольным во избежание его работы на изгиб и кручение. Наиболее распространено жесткое многоугольное кольцо с опорами в углах, имеющими подвижность в радиальном направлении. Между ребрами обычно укладывают специальные настилы или создают мембранное покрытие. Мембранные или панельные покрытия обеспечивают общую устойчивость ребер в плоскости покрытия, уменьшая расчетную длину ребер. Возможно устройство кровли по кольцевым прогонам между ребрами.

Ребристо-кольцевые купола (рис. 6.5). Устройство и включение в работу конструкции кольцевых прогонов приводит к созданию ребристо-кольцевой схемы. Последние могут быть использованы как затяжки купола. В этом случае кольца не только работают на местный изгиб от нагрузок кровли, но и воспринимают нормальные усилия от ребер купола, а в случае жесткого сопряжения колец с ребрами - и изгибающие моменты. Однако вследствие малой жесткости колец и ребер в плоскостях, касательных к поверхности купола, влиянием жесткости узлов можно пренебречь и считать, что кольца примыкают к ребрам шарнирно.

Ребристо-кольцевые купола со связями (рис. 6.6) представляют собой дальнейшее увеличение связности системы, пространственности работы, путем введения в конструкцию раскосов между ребрами.

Сетчатые купола образуются, если в ребристо-кольцевом куполе со связями увеличивать связность системы вплоть до образования крестовых связей в каждой ячейке купола, именно такую конструкцию представляет купол Шведлера (рис. 6.7), являющийся одним из первых сетчатых куполов.

Возможно и другое определение сетчатого купола, как многогранника, вписанного в сферическую или другую поверхность вращения и состоящего

274

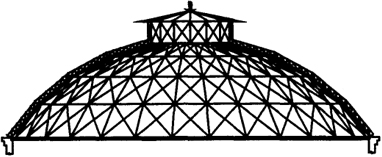

Рис. 6.7. Сетчатый купол Шведлера
Рис. 6.7. Сетчатый купол Шведлера

из одного или двух слоев конструктивных элементов, образующих треугольную, ромбовидную, трапецевидную, пяти- и шестиугольную сетку. Такие купола в ряде литературных источников называют также геодезическими или кристаллическими. Сетчатые купола обычно имеют только нижнее опорное кольцо.

Родоначальниками геодезических и кристаллических систем являются проф. М.С. Туполев (Россия) и Р.Б. Фуллер (США). Сетчатые купола являются наиболее экономичными по расходу материала вследствие пространственной работы каркаса и равномерности распределения материала по поверхности оболочки.

Пластинчатые купола собирают из металлических пластин (панелей), которые имеют выштампованные ребра жесткости, связанные между собой по контуру сваркой или узловыми соединениями.

275
