5.3. Компоновка арочных покрытий

В арочных системах покрытий распространены два типа схем - с рядовым (рис. 5.9) и блочным (см. рис. 5.10) расположением арок.

Применение рядового размещения арок целесообразно при пролетах до 60...80 м. Легкие арки пролетом до 15...20 м размещаются с шагом 3...4 м.

Арки пролетом до 40...50 м размещают в плане с шагом 6...12 м. При шаге до 6 м покрытие проектируется беспрогонным с укладкой плит на верхние пояса арок. С увеличением шага арок настил укладывается на прогоны. Прогоны могут быть сплошного и сквозного сечения.

При пролетах более 60 м выгодным оказывается размещение арок с шагом 12...24 м. В этом случае применяют решетчатые прогоны. Прогоны в наклонных плоскостях будут работать на косой изгиб, что приводит к необходимости раскрепления их тяжами к узлам арок (рис. 5.9, вариант 1). При большом шаге между прогонами (более 6 м) вдоль ската устанавливают дополнительные ребра-прогоны, которые образуют многошарнирную арку того же очертания, что и основные арки (рис. 5.9, вариант 2). В этом случае ребра будут передавать на прогоны только нормальную составляющую от давления кровли, а скатную составляющую воспринимать сами и передавать на фундамент.

Обеспечение устойчивости арок из их плоскости осуществляется с помощью поперечных связей I (рис. 5.9), которые, как правило, размещаются

258

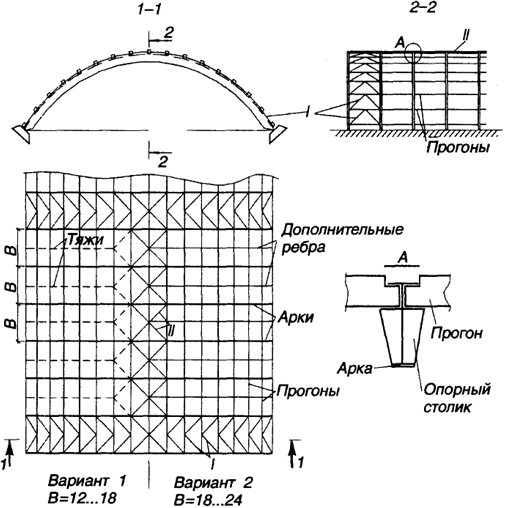

Рис. 5.9. Компоновка арочного покрытия при рядовом расположении арок
Рис. 5.9. Компоновка арочного покрытия при рядовом расположении арок

в плоскости верхних поясов в торцах здания и по длине здания через 50...60 м. Связи по верхним поясам следует доводить до опор. Нижние пояса арок так же обычно сжаты, что требует их раскрепления. Дублирование связей по нижним поясам в этом случае не целесообразно, поэтому крепление нижних поясов происходит либо через опорный столик для сплошных прогонов, либо через подкос в случае сквозного прогона (рис. 5.9, 5.10 узел "А").

Для обеспечения поперечной жесткости арочного покрытия при f/l ≥ 1/4 следует ставить продольные связи II в плоскости верхних поясов арок по оси здания (рис. 5.9).

При больших пролетах (более 80...100 м) и высотах арок из-за сложности монтажа применяется блочное размещение арок (рис. 5.10). Плоские арки попарно объединяются в жесткие пространственные блоки шириной 3...6 м с помощью вертикальных связей II и связей по верхним поясам I (рис. 5.10) или применяют арки с пространственным сечением (см. рис. 5.6, б).

Расстояние между блоками обычно принимается 18...24 м. Компоновка стропильного покрытия между блоками осуществляется с помощью

259

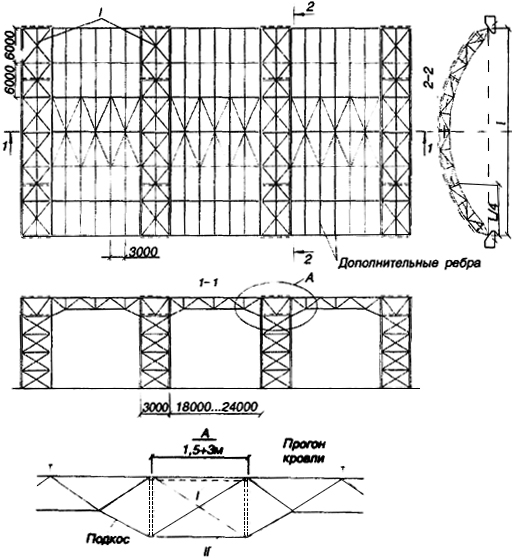

Рис. 5.10. Компоновка арочного покрытия при блочном расположении арок
Рис. 5.10. Компоновка арочного покрытия при блочном расположении арок

прогонов-ферм, которые имеют жесткие узлы сопряжения с арочными блоками. Высота прогонов с учетом защемления должна быть 1/15...1/20 от их пролета. По аналогии с рядовым размещением арок при большой стреле их подъема блоки арок объединяют в ключе продольными связями (рис. 5.10).
