3.2.4. Каркасы рамно-балочного типа

В неотапливаемых зданиях небольшие нагрузки на покрытие позволяют применять в несущем поперечнике конструкции из прокатных профилей, используемых без передела. Это дает возможность в значительной степени снизить трудоемкость изготовления конструкций. В двух- и трехпролетных зданиях такого типа ригели рам выполняют из неразрезных балок, что в сочетании с другими конструктивными приемами позволяет оптимально распределить усилия по длине пролета и соответственно уменьшить металлоемкость. Габариты рам и размеры всех элементов назначают с учетом стандартной длины исходного проката, равной 12 м, что исключает отходы металла при изготовлении. Конструктивная простота рассматриваемых решений позволяет организовать их изготовление на любом специализированном предприятии по выпуску металлопродукции.

Несущий поперечник рамно-балочных каркасов может быть решен в виде неразрезного двухпролетного ригеля с шарнирным опиранием на стойки, которые жестко защемлены в фундаментах (рис. 3.13, а). Ригель и стойки проектируют из прокатных двутавров. Все монтажные соединения - фланцевые. При размерах здания 36 × 60 м расход стали на 1 м2 составляет 45...50 кг.

В трехпролетной рамной конструкции (рис. 3.13, б) все основные технические параметры и конструктивные решения подобны вышеизложенному. Стойки обычно располагают по крайним рядам с шагом 6 м, по среднему ряду - 12 м с использованием подстропильных прокатных балок. При размерах здания в плане 48 × 60 м расход стали на 1 м2 составляет 42...45 кг.

При двухпролетном решении рамы с консольными свесами (рис. 3.13, в) можно уменьшить пролетный изгибающий момент и получить дополнительную

209

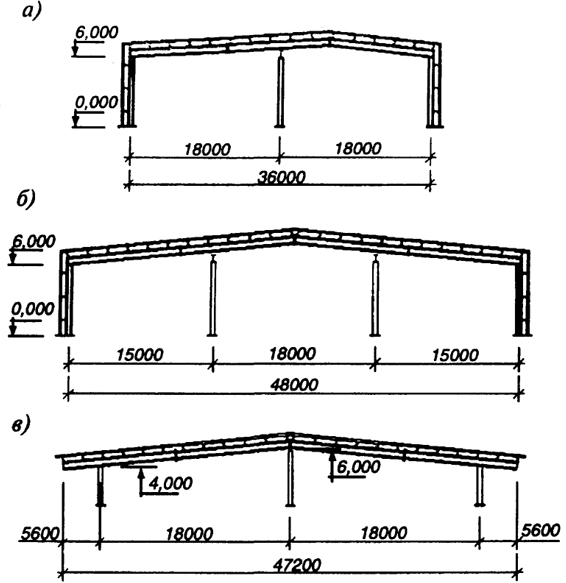

Рис. 3.13. Поперечники рамно-балочных каркасов: а - двухпролетный; б - трехпролетный; в - с консолями
Рис. 3.13. Поперечники рамно-балочных каркасов:
а - двухпролетный; б - трехпролетный; в - с консолями

экономию стали. В таких зданиях для III снегового района расход стали на 1 м2 площади составляет 32,2 кг, для II - 28,9 кг.
