1.1.3. Сетка колонн

В плане колонны зданий расставляют по модульной сетке разбивочных (координационных) осей (см. рис. 1.2). Размеры пролетов принимают кратными 6 м (12, 18, 24, 30, 36 м и т.д.), при необходимости, как исключение, можно применять пролеты кратные 3 м (9, 15, 21, 27, 33 м). Шаг колонн назначают также кратным 6 м и принимают: для наружных рядов 6 или 12 м, для внутренних рядов, в соответствии с технологическими или эстетическими требованиями, - 6, 12, 18 м и более (см. рис. 1.2). Вопрос о назначении шага колонн крайних рядов решают на основе технико-экономического сравнения вариантов. Обычно для зданий больших пролетов (l > 30 м) при значительной высоте здания (H > 14 м) с кранами большой грузоподъемности (Q > 50 т) выгоднее шаг 12 м и, наоборот, для зданий с меньшими параметрами экономичнее оказывается шаг колонн 6 м. Если шаг колонн превышает шаг ферм, то устанавливают подстропильные фермы, на которые опирают фермы покрытия.

Привязка к продольным разбивочным осям. Привязка колонн крайних рядов к продольным модульным разбивочным осям должна соответствовать указанной на рис. 1.3, а (нулевая привязка) или на рис. 1.3, б (привязка 250 мм, привязка 500 мм), в зависимости от объемно-планировочных параметров и конструктивного решения.

Наружные грани колонн крайних рядов и внутренние поверхности стен (с учетом зазора е, необходимого для размещения деталей крепления стен) совмещают с продольными разбивочными осями (рис. 1.3, а), если в

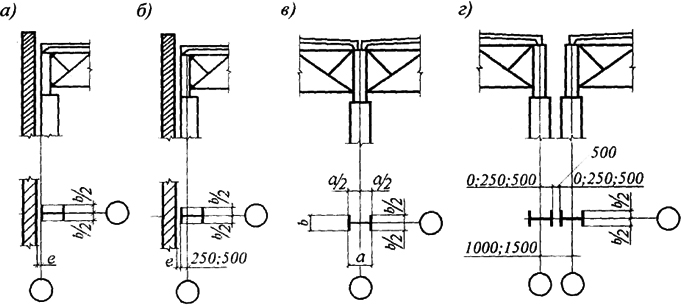

Рис. 1.3. Привязка колонн к продольным разбивочным осям
Рис. 1.3. Привязка колонн к продольным разбивочным осям

14

здании нет мостовых кранов и в зданиях, оборудованных мостовыми кранами грузоподъемностью до 30 т включительно, при шаге колонн 6 м и высоте от пола до низа несущих конструкций покрытия менее 16,2 м.

Наружные грани крайних колонн и внутренние поверхности стен (вместе с зазором е) смещают с продольных разбивочных осей на 250 мм (рис. 1.3, б) в зданиях, оборудованных мостовыми кранами грузоподъемностью до 50 т включительно, при шаге колонн 6 м и высоте от пола до низа несущих конструкций покрытия 16,2 и 18 м, а также при шаге колонн 12 м и высоте от 8,4 до 18 м. Когда требуется увеличить высоту сечения верхней части колонны из условий жесткости или размещения прохода в теле колонны и не удается при этом выполнить привязку 250 мм, а также в других обоснованных случаях, можно использовать привязку 500 мм.

Колонны средних рядов (рис. 1,3, в), за исключением колонн, примыкающих к продольному температурному шву, и колонн, установленных в местах перепада высот пролетов одного направления, располагают так, чтобы оси сечений колонн (для ступенчатых колонн их надкрановых частей) совпадали с поперечными и продольными разбивочными осями. В зданиях, оборудованных мостовыми кранами, при наличии проходов вдоль подкрановых путей сечение верхней части колонны можно сместить относительно продольной разбивочной оси.

При решении продольных температурных швов между парными колоннами в зданиях с пролетами одной высоты предусматривают две разбивочные оси со вставкой между ними (рис. 1.3, г). Привязку колонн к этим осям осуществляют, как указано выше. При наличии подстропильных ферм грани колонн, обращенные в сторону шва, следует смещать с парных разбивочных осей в сторону шва на 250 мм; размер вставки при этом должен равняться сумме размеров привязки к разбивочным осям граней колонны, обращенных в сторону шва, и расстояния между этими гранями, равного 500 мм или большему размеру, кратному 250 мм.

Привязка к поперечным разбивочным осям. Привязку колонн и торцевых стен к поперечным осям следует выполнять по следующим правилам:

Геометрические оси сечений колонн, за исключением колонн в торцах здания и примыкающих к температурным швам, совмещают с поперечными разбивочными осями.

Геометрические оси торцовых колонн основного каркаса смещают с поперечных разбивочных осей внутрь здания на 500 мм (рис. 1.4, а), либо

15

на больший размер, кратный 250 мм. Можно использовать "нулевую" привязку (рис. 1.4, б). Внутренние поверхности торцовых стен должны отступать от поперечных разбивочных осей на величину зазора е, необходимого для размещения деталей крепления стен.

Поперечный температурный шов на парных колоннах в зданиях с пролетами одной высоты устраивают, совмещая ось шва с разбивочной осью (рис. 1.4, в). Допускается решение шва, при котором его ось размещается в пределах вставки размером 250 мм между двумя разбивочными осями (рис. 1.4, г). Можно заменить размер привязки 500 мм большим, но кратным 250 мм.

Привязка колонн в местах перепада высот. Перепады высот в пределах одного пролета не предусматривают или делают это в исключительных случаях при соответствующем обосновании. Такие перепады совмещают с температурными швами на парных колоннах, предусматривая две поперечные разбивочные оси со вставкой между ними. Привязку колонн к этим осям принимают по рис. 1.5, а. Размер вставки должен быть кратным 50 мм и равняться (с округлением) сумме зазора е, толщины стены и зазора не менее 20 мм между наружной плоскостью стены и крайней поперечной разбивочной осью пониженного пролета.

Перепады высот параллельных пролетов проще сделать на одной колонне. При большой ширине здания, а также при сборных железобетонных колоннах перепады совмещают с продольными температурными швами, решая их на парных колоннах и предусматривая две продольные разбивочные оси со вставкой между ними (рис. 1.5, б). Размер вставки с должен быть кратным 50 мм и равняться (с округлением) сумме привязок

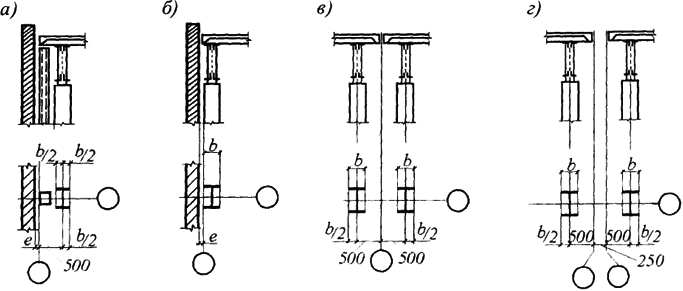

Рис. 1.4. Привязка колонн к поперечным разбивочным осям
Рис. 1.4. Привязка колонн к поперечным разбивочным осям

16

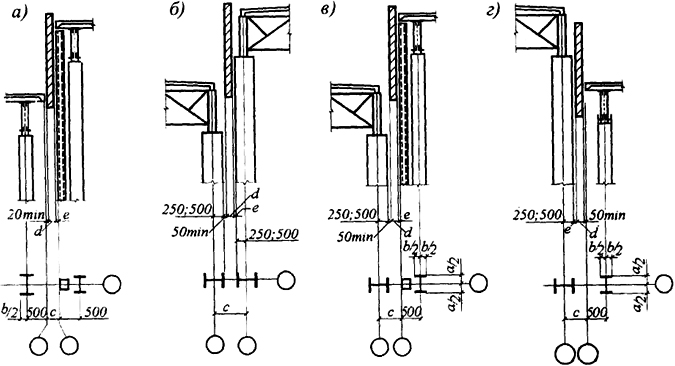

Рис. 1.5. Привязка колонн в местах перепадов высот пролетов
Рис. 1.5. Привязка колонн в местах перепадов высот пролетов

к разбивочным осям граней колонн, обращенных в сторону перепада, зазора е, толщины стены d и зазора не менее 50 мм между наружной плоскостью этой стены и гранью колонны пониженного пролета. Размер вставки при этом назначают не менее 300 мм.

Примыкание взаимно перпендикулярных пролетов осуществляют на парных колоннах, предусматривая между крайней продольной и торцевой поперечной разбивочными осями вставку с размером, кратным 50 мм, но не менее 300 мм. Примеры привязок для случаев примыкания к продольной стороне пониженного и повышенного поперечных пролетов приведены соответственно на рис. 1.5, в, г.

Размеры здания по высоте. Основным вертикальным размером одноэтажного здания является высота Н0 от пола до низа несущих конструкций покрытия. Для стальных конструкций с шарнирным опиранием стропильных ферм на колонны высоту Н0 измеряют от пола до верха колонн, а нижние пояса стропильных ферм располагают на 150 мм выше. Обычно высоту Н0 назначают кратной 0,6 м для H0 ≤ 6 м и 1,2 м для Н0 > 6 м.

Высоту помещений от пола до низа выступающих элементов покрытия или перекрытия принимают не менее 2,2 м. Высота помещений от пола до низа выступающих частей оборудования и коммуникаций в местах регулярного прохода людей должна быть не менее 2 м, а в местах нерегулярного прохода - 1,8 м.

17
