2.3.2. Связи между колоннами

Назначение связей: 1) создание продольной жесткости каркаса, необходимой для нормальной его эксплуатации; 2) обеспечение устойчивости колонн из плоскости поперечных рам; 3) восприятие ветровой нагрузки, действующей на торцевые стены здания, и продольных инерционных воздействий мостовых кранов.

Связи устанавливают по всем продольным рядам колонн здания. Схемы вертикальных связей между колоннами даны на рис.2.34. Схемы (рис. 2.34, в, г, е) относятся к зданиям бескрановым или с подвесным крановым оборудованием, все остальные - к зданиям, оборудованным мостовыми опорными кранами.

В зданиях, оборудованных мостовыми опорными кранами, основными являются нижние вертикальные связи. Они в совокупности с двумя колоннами, подкрановыми балками и фундаментами (рис. 2.34 д, ж...л) образуют геометрически неизменяемые неподвижные в продольном направлении диски. Свобода или стесненность деформации присоединенных к таким дискам других элементов каркаса существенно зависят от количества жестких блоков и их расположения вдоль каркаса. Если вы расположите связевые блоки по торцам температурного отсека (рис. 2.35, а), то при повышении температуры и отсутствии свободы деформаций ( t 0) возможна потеря устойчивости сжатых элементов. Вот почему вертикальные связи лучше размещать в середине температурного блока (рис. 2.34, а...в, рис. 2.35, б), обеспечив свободу температурных перемещений по обе стороны от связевого блока (Δt 0) и исключив появление дополнительных напряжений в продольных элементах каркаса При этом расстояние от торца здания (отсека) до оси ближайшей вертикальной связи и расстояния между связями в одном отсеке не должны превышать значений, приведенных в табл. 1.2.

123

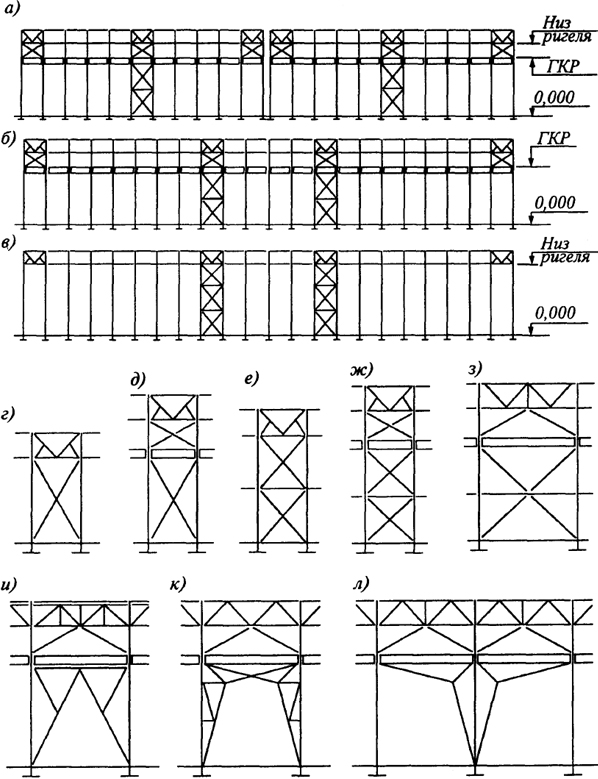

Рис. 2.34. Вертикальные связи между колоннами
Рис. 2.34. Вертикальные связи между колоннами

В надкрановой части колонн вертикальные связи следует предусматривать в торцах температурных блоков и в местах расположения нижних вертикальных связей (см. рис. 2.34 а, в). Целесообразность установки верхних связей в торцах здания обусловлена, в первую очередь, необходимостью создания кратчайшего пути для передачи ветровой нагрузки Rw на торец здания по продольным связевым элементам или подкрановым балкам на фундаменты (рис. 2.36). Эта нарузка равна опорной реакции горизонтальной связевой фермы (см. рис. 2.30) или двух ферм в многопролетных

124

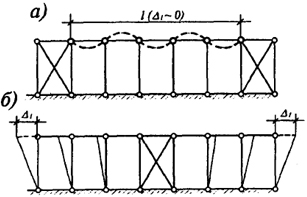

Рис. 2.35. Влияние схем расположения связевых блоков на развитие температурных деформаций: a - при расположении связевых блоков по торцам; б - то же, по середине здания
Рис. 2.35. Влияние схем расположения связевых блоков на развитие температурных деформаций:
a - при расположении связевых блоков по торцам; б - то же, по середине здания

зданиях. Аналогично передаются на фундаменты силы от продольного торможения кранов Fкр (рис. 2.36). Расчетную силу продольного торможения принимают от двух кранов одного или смежных пролетов. В длинных зданиях указанные силовые воздействия распределяют поровну на все вертикальные связевые фермы между колоннами в пределах температурного блока.

Конструктивная схема связей зависит от шага колонн и высоты здания. Различные варианты решения связей приведены на рис. 2.34. Самой распространенной является крестовая схема (рис. 2.34, г-и), так как она обеспечивает наиболее простую и жесткую завязку колонн здания. Количество панелей по высоте назначают в соответствии с рекомендуемым утлом наклона раскосов к горизонтали (α = 35°...55°). При необходимости использования пространства между колоннами, что часто обусловлено технологическим процессом, связи нижнего яруса проектируют портальными (рис. 2.34 к) или полупортальными (см. рис. 2.34, л).

Вертикальные связи между колоннами используют также для закрепления в узлах распорок (рис. 2.34 е...и), если они предусмотрены для уменьшения расчетных длин колонн из плоскостей рам.

В колоннах, имеющих постоянную высоту сечения h ≤ 600 мм, связи располагают в плоскости осей колонн; в ступенчатых колоннах связи выше

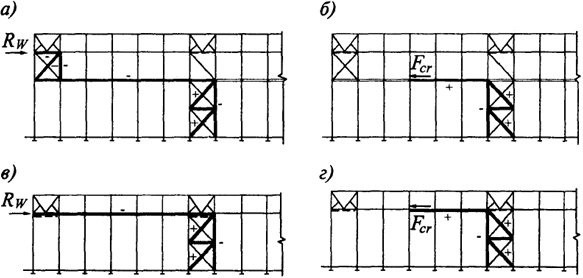

Рис. 2.36. Схемы передачи ветровой (с торца здания) и продольной крановой нагрузок: а, б - здания с мостовыми опорными кранами; в, г - здания с подвесными кранами
Рис. 2.36. Схемы передачи ветровой (с торца здания) и продольной крановой нагрузок:
а, б - здания с мостовыми опорными кранами; в, г - здания с подвесными кранами

125

тормозной конструкции (верхние вертикальные связи) при h ≤ 600 мм устанавливают по осям колонн, ниже подкрановой балки (нижние вертикальные связи) при h > 600 мм - в плоскости каждой полки или ветви колонны. Узлы связей между колоннами показаны на рис. 2.37.

Крепят связи на болтах грубой или нормальной точности и после выверки колонн могут приваривать к фасовкам. В зданиях с мостовыми кранами групп режимов работы 6К...8К фасонки связей следует обваривать либо выполнять соединения на высокопрочных болтах.

При расчете связей вы можете воспользоваться рекомендациями п.6.5.1 [1].

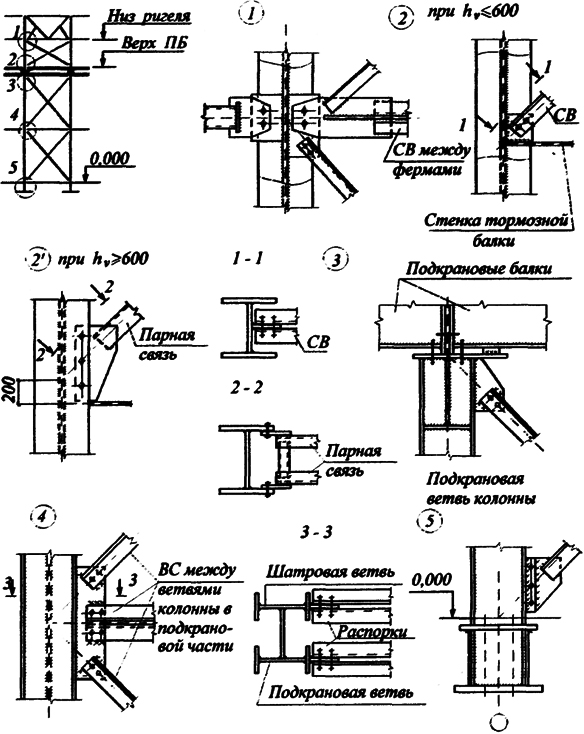

Рис. 2.37. Узлы крепления связей между колоннами
Рис. 2.37. Узлы крепления связей между колоннами
