2.3. Система связей

Пространственная жесткость одноэтажных промышленных зданий обеспечивается рамно-связевой схемой. При такой схеме нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном направлении - связями.

В совокупности с другими элементами каркаса связи обеспечивают:

  • объединение поперечных рам в пространственную систему путем создания в пределах здания или температурного блока геометрически неизменяемых систем-дисков в различных плоскостях;
  • перераспределение локальных нагрузок, действующих в плоскости отдельной поперечной рамы, между соседними рамами с вовлечением их в совместную работу;
  • восприятие и передачу на фундаменты горизонтальных нагрузок от ветра на торец здания, торможения кранов и других, действующих вдоль здания;
  • обеспечение устойчивости сжатых элементов каркаса за счет уменьшения их расчетных длин;

113

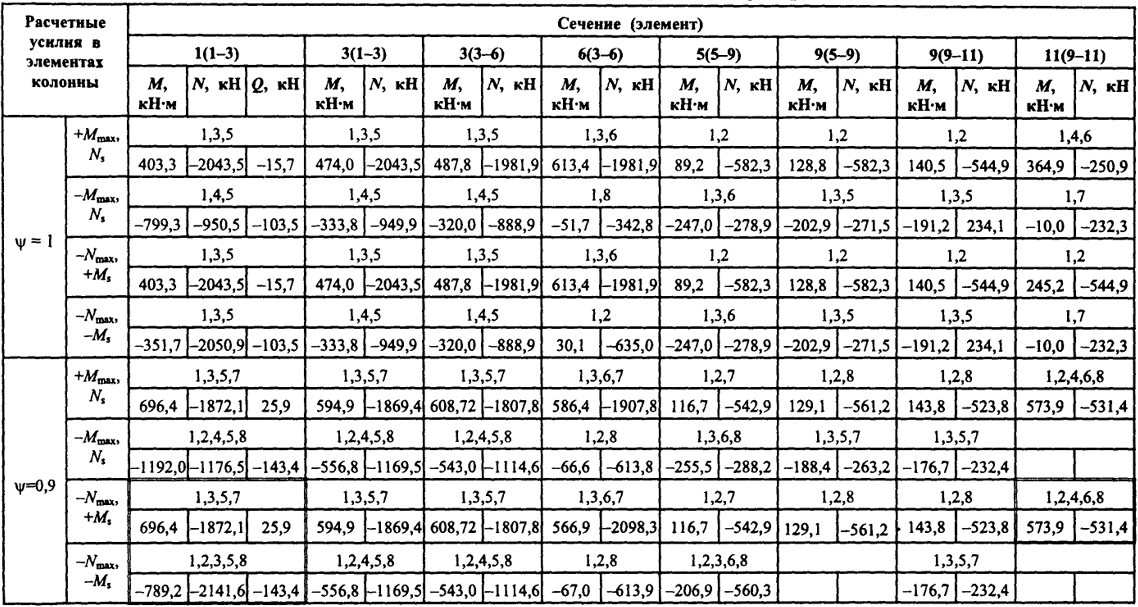

Таблица 2.11. Расчетные усилия при невыгодных сочетаниях нагрузок (к примеру 2.7)




Расчетные усилия для расчета фундаментных (анкерных) болтов: Nmin = -832,4 кН, Ms = -1040,8 кН·м при загружениях 1, 4, 5, 8 с коэффициентом надежности по нагрузке для постоянной нагрузки γf = 0,9 (множитель 0,9/1,1)

114

  • взаимное закрепление конструкций в проектном положении с обеспечением их несущей способности и устойчивости в процессе монтажа.

При проектировании связей необходимо обеспечить последовательное доведение усилий от места приложения нагрузки до фундаментов здания простейшим способом и кратчайшим путем.

В каждом температурном блоке здания, а при перепаде высот в пределах участков с пролетами одной высоты следует предусматривать самостоятельные системы связей.

115
