1.4.3. Компоновка многопролетных и многоэтажных зданий

При проектировании многопролетных зданий нужно стремиться к максимальной типизации конструкций, поэтому желательно чтобы здание было прямоугольным в плане, все пролеты были равными и имели одинаковую высоту. Перепады высот не только увеличивают число типоразмеров конструкций, но и служат местами образования снеговых мешков. Перепады высот допускаются, если это обусловлено требованиями технологии производства, освещенности и аэрации. При этом нужно стремиться группировать повышенные пролеты по одну сторону от пониженных. Не следует предусматривать перепады высот между пролетами одного направления, если они не превышают 1,2 м. Перепад высот смежных пролетов величиной 1,8 м целесообразен, если ширина пониженной части превышает 60 м, перепад 2,4 м - при ширине пониженной части более 36 м.

Шаг колонн у перепада высот параллельных пролетов здания следует принимать равным шагу колонн по крайним продольным осям, если это не противоречит технологическим требованиям. Пролеты зданий, кратные 3 м, но не кратные 6 м, следует назначать при подтверждении целесообразности принятого размера технико-экономическими расчетами.

51

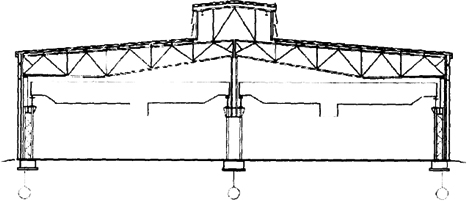

Рис. 1.38. Профиль здания с наружным водоотводом
Рис. 1.38. Профиль здания с наружным водоотводом

Поперечный профиль здания должен быть увязан с выбранной системой организации удаления атмосферных вод. Наружный отвод воды с кровли может быть организованным и неорганизованным. В первом случае устраивают желоба и водосточные трубы, во втором - вода с кровли стекает непосредственно на землю (рис. 1.38).

Не следует допускать неорганизованный сброс воды с повышенной части кровли на пониженную. При неизбежности такого решения кровлю

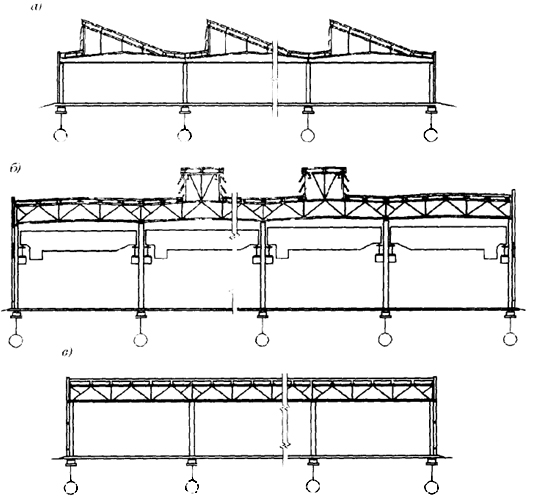

Рис. 1.39. Профили зданий с внутренним водоотводом: а - здание с шедовым профилем; б - здание с малоуклонной кровлей и фонарными надстройками; в - бесфонарное здание с безуклонной кровлей
Рис. 1.39. Профили зданий с внутренним водоотводом:
а - здание с шедовым профилем; б - здание с малоуклонной кровлей и фонарными надстройками; в - бесфонарное здание с безуклонной кровлей

52

под свесом повышенной части защищают настилом. Исключением является сброс воды с покрытия фонарей, так как в этом случае вода стекает по остекленным слегка наклонным переплетам. Не допускается сток воды с кровли отапливаемых пролетов на кровлю неотапливаемых и даже на кровлю, где возможна меньшая интенсивность подтаивания снега.

При внутреннем водоотводе (рис. 1.39) вода стекает по скату кровли в продольные разжелобки (ендовы) и далее попадает через водоприемные воронки и трубы в ливневую канализацию.

Мощные технологические агрегаты требуют иногда устройства тяжелых рабочих площадок, многоэтажных этажерок, повышенной аэрации, что вынуждает проектировать поперечную конструкцию цеха достаточно сложного профиля. Примером такого решения является поперечный разрез по высокой части главного здания конверторного цеха металлургического завода "Азовсталь"(рис. 1.40).

Многоэтажные здания с рамно-связевым каркасом (рамы в поперечном направлении и вертикальные связи - в продольном) применяют при небольшом количестве этажей (рис. 1.41). Для высотных зданий используют

Рис. 1.40. Поперечный разрез по высокой части конверторного цеха
Рис. 1.40. Поперечный разрез по высокой части конверторного цеха

53

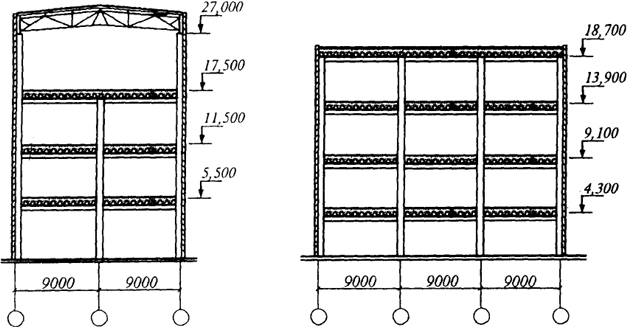

Рис. 1.41. Схемы многоэтажных зданий
Рис. 1.41. Схемы многоэтажных зданий

иные конструктивные схемы, которые будут рассмотрены ниже; что касается рамно-связевых систем многоэтажных зданий, то они принципиально не отличаются от рамно-связевых систем одноэтажных зданий.

Система разбивочных осей, их обозначения и способ назначения размеров многоэтажного здания в плане ничем не отличается от принятых для одноэтажных зданий. Сетку колонн чаще всего применяют 6 × 6, 9 × 6, 12 × 6 м. Высоту этажа измеряют от пола до пола, т.е. включая высоту конструкций междуэтажного перекрытия. Высоту верхнего этажа измеряют от пола до верха плит покрытия.

Применение многоэтажных промышленных зданий ограничивается производствами с относительно легким технологическим оборудованием, размещаемым на междуэтажных перекрытиях (легкая промышленность, приборостроение, полиграфическое производство и др.). Наибольшее распространение получили двухэтажные здания, на первом этаже которых располагают тяжелое оборудование, устанавливаемое на отдельно стоящие фундаменты, а на втором - производства с легким оборудованием, требующие хорошего естественного освещения. Такие здания используют для некоторых производств легкой и пищевой промышленности, цехов электролиза и др.

Многоэтажные здания целесообразны при малых размерах территории, а также в тех случаях, когда технологический процесс организован по вертикальной схеме, и материалы могут перемещаться за счет собственного веса (склады сыпучих материалов, бункерные эстакады и др.).

Здание, состоящее из одноэтажной и многоэтажной частей, называют зданием смешанной этажности.
