1.3. Конструкции каркасных стен и витражи

1.3.1. Металлические стены

По способу устройства металлические стены (со стальными или алюминиевыми обшивками) делят на стены послойной (построечной) сборки (рис. 1.25, а) и панельные стены (рис. 1.25, б).

Стена послойной сборки представляет собой многослойную конструкцию, состоящую из наружной и внутренней обшивок в виде стальных профилированных листов, среднего теплоизоляционного слоя из минераловатных плит, слоя пароизоляции из полиэтиленовой пленки (с внутренней стороны стены) и противоветрового барьера (из двух слоев мешочной бумаги), для предохранения связующего от выветривания (с наружной стороны стены).

Важная особенность конструкций послойной сборки - отсутствие в них стыков на всю толщину стены, неизбежных для панельных конструкций, и возможность обеспечения непрерывности утеплителя, особенно если он из двух слоев, укладываемых с перевязкой швов. Другим немаловажным обстоятельством является возможность использования в стенах послойной сборки широкого ассортимента утеплителей, менее дорогих и дефицитных, чем применяемых для теплоизоляции панельных стен. При послойной сборке стен проще решаются примыкания их к проемам и карнизам,

39

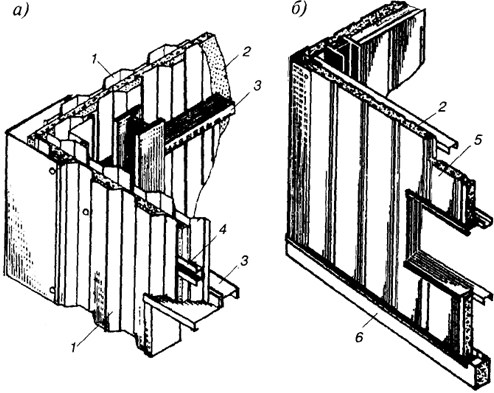

Рис. 1.25. Конструкции металлических стен: а - стена послойной сборки; б - панельная стена;. 1 - обшивка; 2 - теплоизоляция; 3 - ригель; 4 - прокладной элемент; 5 - панель; 6 - цоколь
Рис. 1.25. Конструкции металлических стен:
а - стена послойной сборки; б - панельная стена;. 1 - обшивка; 2 - теплоизоляция; 3 - ригель; 4 - прокладной элемент; 5 - панель; 6 - цоколь

образования углов. Расширяются возможности эстетического оформления фасадов за счет использования различных профилей металлических листов желаемой фактуры и цвета.

Для стен послойной сборки могут быть выделены конструкции ригельного (см. рис. 1.25, а) и безригельного (рис. 1.26, а) типов. В первом из них ригели каркаса здания могут располагаться в толще стены - между наружной и внутренней обшивками (рис. 1.26, б) либо у ее внутренней поверхности (см. рис. 1.25, а). При благоприятных климатических условиях стойки и ригели каркаса стен можно делать выносными, т.е. располагать их с наружной стороны стены.

В большинстве случаев для стен послойной сборки наружную и внутреннюю обшивки делают металлическими. Наряду с этим имеются конструкции с односторонней (наружной) металлической обшивкой, в которых для внутренней части стены используют листы или плиты из других материалов, обладающие свойствами тепловой и звуковой изоляции, офактуренные с внутренней стороны или позволяющие выполнять высококачественную отделку поверхности (рис. 1.26, б).

40

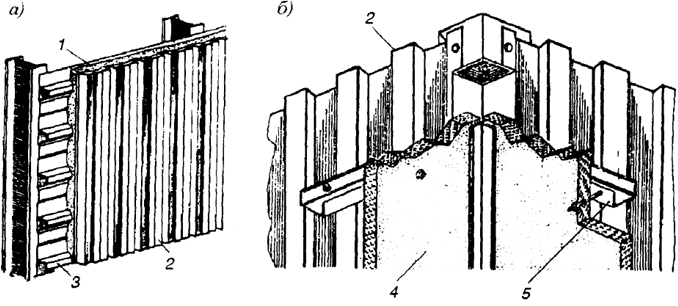

Рис. 1.26. Разновидности стен: а - стена безригельного типа; б - стена с односторонней металлической обшивкой; 1 - теплоизоляция; 2 - наружная обшивка; 3 - внутренняя обшивка; 4 - жесткая теплоизоляция; 5 - ригель каркаса здания
Рис. 1.26. Разновидности стен:
а - стена безригельного типа; б - стена с односторонней металлической обшивкой; 1 - теплоизоляция; 2 - наружная обшивка; 3 - внутренняя обшивка; 4 - жесткая теплоизоляция; 5 - ригель каркаса здания

Стеновые панели состоят из двух облицовочных листов, между которыми помещен эффективный утеплитель (рис. 1.27). Облицовочные листы делают из профилированной оцинкованной стали или алюминиевых сплавов. Рядовые панели имеют ширину 1 м и высоту от 2,4 до 7,2 м с градацией 300 мм. Для углов зданий изготовляют специальные угловые панели.

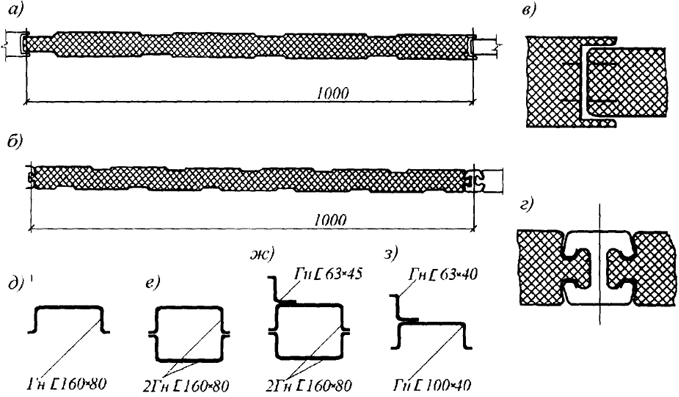

Рис. 1.27. Стеновые панели: а - сечение панели типа 1; б - то же, типа 2; в - стык панелей типа 1; г - то же, типа 2; д - з - сечения ригелей; д - ригель рядовой; е - то же, опорный; ж - то же, стыковой; з - то же, цокольный
Рис. 1.27. Стеновые панели:
а - сечение панели типа 1; б - то же, типа 2; в - стык панелей типа 1; г - то же, типа 2; д - з - сечения ригелей; д - ригель рядовой; е - то же, опорный; ж - то же, стыковой; з - то же, цокольный

41

Для крепления панелей между колоннами устанавливают горизонтальные стальные ригели, которые по назначению делят на рядовые, опорные, стыковые и цокольные (см. рис. 1.27, д...ж). Ригели воспринимают ветровую нагрузку, а опорные, кроме того, вес панелей. Расстояние между ригелями по высоте назначают от 1,8 до 3,6 м в зависимости от размеров окон, а также по расчету на ветровую нагрузку.

Панели крепят к ригелям самонарезающими болтами d = 8 мм. Стыки между панелями заполняют прокладками из эластичного материала.

Цоколь стен на высоту не менее 0,9 м делают из легкобетонных панелей.

42
