ПРИЛОЖЕНИЯ


Приложение 1

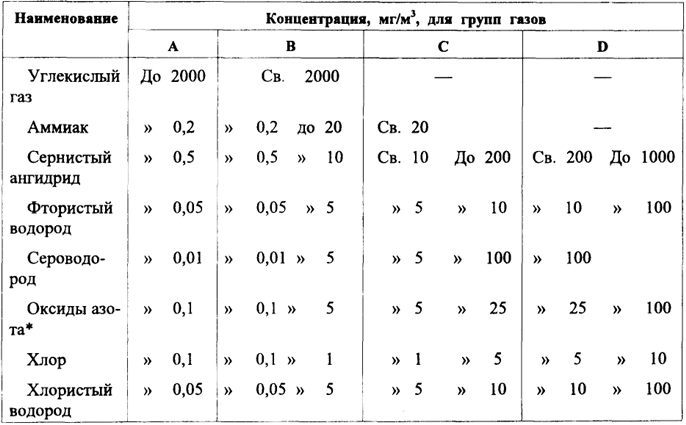

Таблица П1.1. Группы агрессивных газов


*Оксиды азота, растворяющиеся в воде с образованием растворов кислот

Примечание. При концентрации газов, превышающей пределы, указанные в гр. D таблицы, возможность применения материала для строительных конструкций следует определять на основании данных экспериментальных исследований. При наличии в среде нескольких газов принимается более агрессивная (от А к D) группа, которой соответствует концентрация одного или более газов.

Таблица П1.2. Степень агрессивного воздействия газообразных сред на металлические конструкции

Влажностный режим помещения (над чертой)
Зона влажности (под чертой)
Группы газов Внутри отапливаемых зданий Внутри неотапливаемых зданий или под навесами На открытом воздухе
60%

Сухая

А
В
C
D
Неагрессивная
То же
Слабоагрессивная
Среднеагрессивная
Неагрессивная
Слабоагрессивная
Среднеагрессивная
То же
Слабоагрессивная
То же
Среднеагрессивная
Сильноагрессивная

492

Продолжение табл. П1.2

Влажностный режим помещения (над чертой)
Зона влажности (под чертой)
Группы газов Внутри отапливаемых зданий Внутри неотапливаемых зданий или под навесами На открытом воздухе
61...75%

Нормальная

А
В
С

D
Неагрессивная
Слабоагрессивная
Среднеагрессивная
То же
Слабоагрессивная
Среднеагрессивная
То же
Сильноагрессивная
Слабоагрессивная
Среднеагрессивная
То же
Сильноагрессивная
>75%

Влажная

А
В
С
D
Слабоагрессивная
Среднеагрессивная
То же
»
Среднеагрессивная
То же
Сильноагрессивная
То же
Среднеагрессивная
То же
Сильноагрессивная
То же

Таблица П1.3. Степень агрессивного воздействия твердых сред на металлические конструкции

Влажность помещений (над чертой)
Зона влажности (под чертой)
Группа солей, аэрозолей и пыли Внутри отапливаемых зданий Внутри неотапливаемых зданий или под навесами На открытом воздухе
60%

Сухая
I
II
III
Неагрессивная
То же
Слабоагрессивная
Неагрессивная
Слабоагрессивная
То же
Слабоагрессивная
То же
Среднеагрессивная
61...75%

Нормальная
I
II
III
Неагрессивная
Слабоагрессивная
Среднеагрессивная
То же
Среднеагрессивная
То же
Слабоагрессивная
Среднеагрессивная
То же
>75%

Влажная
I
II
III
Неагрессивная
Слабоагрессивная
Среднеагрессивная
Слабоагрессивная
Среднеагрессивная
То же
Слабоагрессивная
Среднеагрессивная
Сильноагрессивная

Примечания. 1. Сильноагрессивную степень воздействия на конструкции из алюминия следует устанавливать при суммарном выпадении хлоридов свыше 25 мг/(м2·сут), среднеагрессивную - свыше 5 мг/(м2·сут). Степень агрессивного воздействия сред, содержащих сульфаты, нитраты, фосфаты и другие окисляющие соли, на алюминий следует учитывать только при одновременном воздействии хлоридов в соответствии с их количеством, указанном выше.

2. Для частей ограждающих конструкций, находящихся внутри зданий, степень агрессивного воздействия среды следует устанавливать как для помещений с влажным режимом.

493

Таблица П1.4. Способы защиты от коррозии металлических конструкций

Среда Конструкции
несущие ограждающие полистовой сборки1
из углеродистой и низколегированной стали из алюминия и его сплавов из оцинкованной стали с покрытием 1-го класса
Неагрессивная Окрашенные лакокрасочными материалами группы I Без защиты Без защиты со стороны помещения при окрашивании битумом или лакокрасочными материалами групп II, III со стороны утеплителя
Слабоагрессивная
  • а) горячее цинкование2
  • б) газотермическое напыление цинка или алюминия;
  • в) окрашивание лакокрасочными материалами групп I, II, III;
  • г) изоляционные покрытия (для конструкций в грунтах)
Без защиты Окрашивание лакокрасочными материалами групп II, III, нанесенными на линиях окрашивания (допускается окрашивание битумом со стороны утеплителя); для конструкций внутри помещений допускается окрашивание через 8.. .10 лет после монтажа
Среднеагрессивная
  • а) горячее цинкование с последующим окрашиванием материалам групп II и III3
  • б) газотермическое напыление цинка или алюминия;
  • в) окрашивание лакокрасочными материалами групп I, II, III;
  • г) облицовка химически стойкими неметаллическими материалами
  • а) электрохимическое анодирование;
  • б) без защиты2;
  • в) окрашивание лакокрасочными материалами группы IV;
  • г) химическое оксидирование с последующим окрашиванием материалами групп II, III
Не допускается к применению
Сильноагрессивная
  • а) термодиффузионное цинкование с последующим окрашиванием материалами группы IV;
  • б) газотермическое напыление цинка или алюминия с последующим окрашиванием материалами группы IV;
  • в) облицовка химически стойкими неметаллическими материалами
  • а) электрохимическое анодирование с последующим окрашиванием материалами группы IV;
  • б) окрашивание материалами группы IV с применением протекторной грунтовки ЭП-057;
  • в) то же, с предварительным химическим оксидированием
Не допускается к применению

Примечание. Полный перечень способов защиты с указанием толщин металлических покрытий см. СНиП П-28-73*.

494

Таблица П1.5. Сокращенный перечень лакокрасочных материалов для защиты металлических конструкций от коррозии

Группа покры-
тия
Тип связующего Марка материала Индекс покрытия Примечания
I Пентафталевые Лаки ПФ-170 и ПФ-171 с 10-15% алюминиевой пудры а, ан, п, т По грунтовкам ГФ-020, ПФ-020; "т" - без грунтовки
Эмали ПФ-1 15, ПФ-133, ПФ-1126 (быстросохнущая) а, ан, п Наносятся по грунтовкам I группы
Глифталевые Грунтовки ГФ-020 - Под эмали I группы
Уралкидные Эмаль УРФ-1128 а, ан, п По грунтовкам I группы
Алкидно-стирольные Грунтовка МС-0141 (быстросохнущая) - Под атмосферостойкие эмали I и II групп
Масляные Краски масляные густотертые для внутренних работ п Небиостойкие - не рекомендуются для с/х зданий
То же, для наружных работ а, ан, п По железному сурику, грунтовкам ГФ-020, ПФ-020
Масляно-битумные Краска БТ-577 (бывш. АЛ-177) а, ан, п, т По грунтовкам ГФ-020, ПФ-020 или по металлу
II Фенольно-формальдегидные Грунтовка ФЛ-03К - Под эмали II и III групп
Грунтовка ФЛ-03Ж - То же, для алюминия и оцинкованной стали
Полиакриловые Грунтовки АК-069, АК-070 (бывш. АГ-3а, АГ-10с) - Для огрунтовывания алюминия и оцинкованной стали
Эмали АС-1171, АС-5122 а, ан, п На линиях окраски оцинкованной стали по ЭП-0200
Поливинилбутиральные Грунтовка ВЛ-023 - Для консервации "б, м" - по грунтовке ВЛ-02 "в" - без грунтовки
Эмаль ВЛ-515 в, б, м
III Хлоркаучуковые Эмали КЧ-749 ан, п, х По грунтовкам ХС-010, ХС-068, ХВ-050
Эпоксидные Эмаль ЭП-773 хш, м, х, ан, п Наносится без грунтовки
Эмали ЭП-140 ан, п, х То же
Кремний-органические Эмаль КО-198 а, ан, п, х, т Без грунтовки; до 300°С
Эмаль КО-813 а, ан, п, м, т По грунтовке ГФ-020, ФЛ-ОЗК; как "м, т" до 500°С наносится без грунтовки

495

Продолжение табл. П1.5

Группа покры-
тия
Тип связующего Марка материала Индекс покрытия Примечания
IV Перхлорвиниловые Эмали ХВ-785 (бывш. ХСЭ) хк, хщ, в По грунтовке ХС-010, ХВ-050
Винилхлоридные Лак ХВ-784 (бывш. ХСЛ) хк, хщ, в По грунтовке ХС-010
Эмаль ХС-717 б, м, в По грунтовке ХС-010, без грунтовки
Эпоксидные Эмаль ЭП-773 ХЩ, М, X, ан, п По шпатлевке ЭП-0010, как "м" - без грунтовки
Эмаль ЭП-1155 (толстослойная) а, ан, п, в По грунтовке ЭП-057 или без грунтовки

Примечания. 1. Значения индексов: а - покрытия, стойкие на открытом воздухе; ан - то же, под навесом; п - то же, в помещениях; х - химически стойкие; т - термостойкие; м - маслостойкие; в - водостойкие; хк - кислотостойкие; хщ - щелочестойкие; б - бензостойкие.

2. Полный перечень лакокрасочных материалов см. СНиП П-28-73*

496

Приложение 2

Таблица П2.1. Фактические пределы огнестойкости конструкций

Краткая характеристика конструкций Схема конструкции (сечение) Размеры, см Предел огнестойкости, мин
Стальные балки, прогоны, ригели и статически неопределимые фермы при опирании плит и настилов по верхнему поясу, а также колонны и стойки без огнезащиты с приведенной толщиной металла tred1 tred = 0,3
0,5
1,0
1,5
2,0
3,0
7
9
15
18
21
27
Стальные балки перекрытий при огнезащите по сетке слоем бетона или штукатурки a = 1,0
2,0
3,0
45
90
150
Стальные конструкции с огнезащитой из теплоизоляционной штукатурки с заполнителем из перлитового песка, вермикулита и гранулированной ваты при толщине штукатурки а и при минимальной толщине элемента сечения t, мм:
а) 4,5 - 6,5
б) 6,6 - 10,0
a)
а = 2,5
3,0
б)
a = 2,0
2,5
5,5

45
60

45
60
150
Стальные конструкции с огнезащитой:
а) вспучивающимся покрытием ВПМ-2 при толщине покрытия после высушивания не менее 4 мм
б) покрытием по стали огнезащитным фосфатным
a = 0,4

a = 1,0
2,0
3,0
4,0
45

30
60
90
120
Стальные колонны и стойки с огнезащитой:
а) из штукатурки по сетке или из бетонных плит
б) из сплошных керамических и силикатных кирпича и камней
в) из пустотелых керамических и силикатных кирпича и камней
г) из гипсовых плит
д) из керамзитовых плит
a = 2,5
5,0
a = 6,5

a = 12,0
a = 3,0
6,0
a = 4,0
5,0
7,0
45
120
120

270
60
240
66
90
120

497

Приложение 3

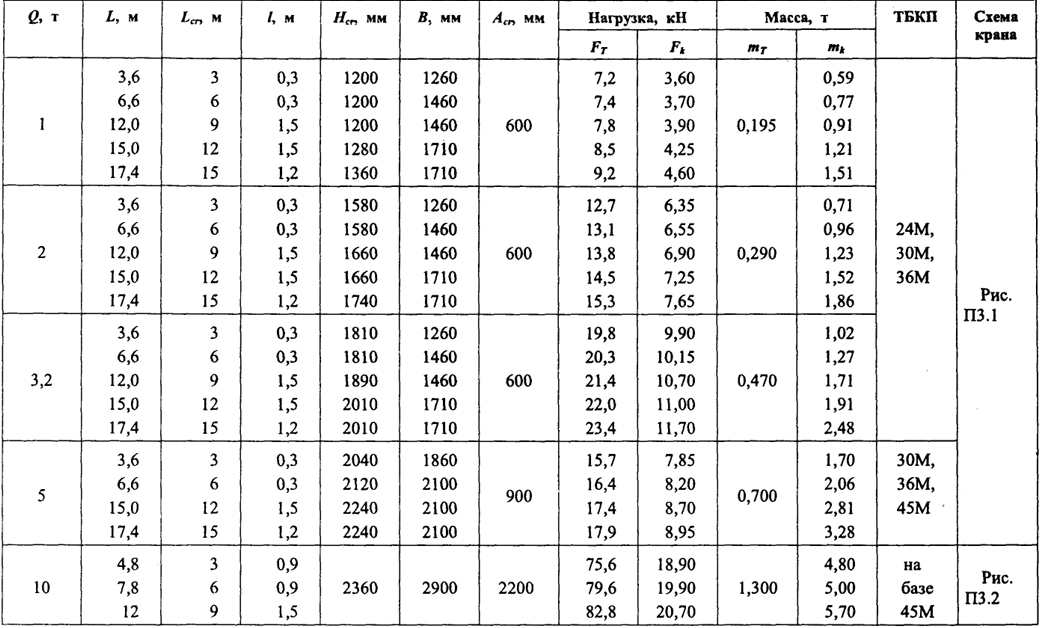

Таблица П3.1. Мостовые однобалочные однопролетные подвесные краны, ГОСТ 7890-93

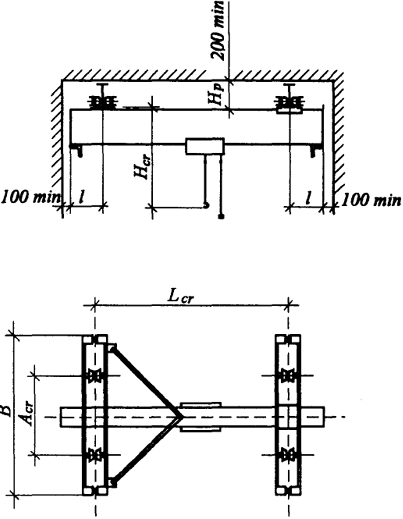

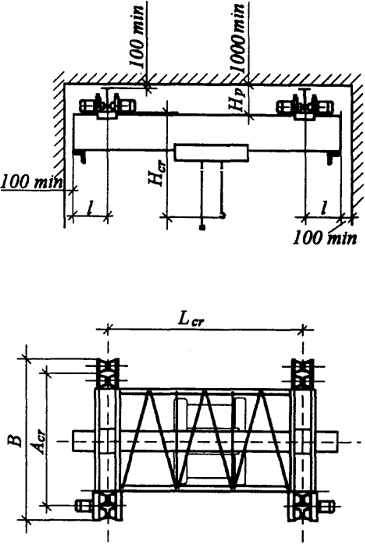

Рис. П3.1. Схемы подвесных кранов
Рис. П3.1. Схемы подвесных кранов


Рис. П3.2. Схемы подвесных кранов
Рис. П3.2. Схемы подвесных кранов

498






Обозначения, принятые в таблице: Q - грузоподъемность крана; Нcr - расстояние от низа крюка в максимально поднятом положении до нижнего пояса балки кранового пути; FT - нагрузка на путь от тележки; Fk - то же, от колеса; тT - масса тали; mk - конструктивная масса крана; ТБКП - тип балки кранового пути. Все остальные обозначения размеров смотрите на схемах кранов.

499

Продолжение прилож. 3

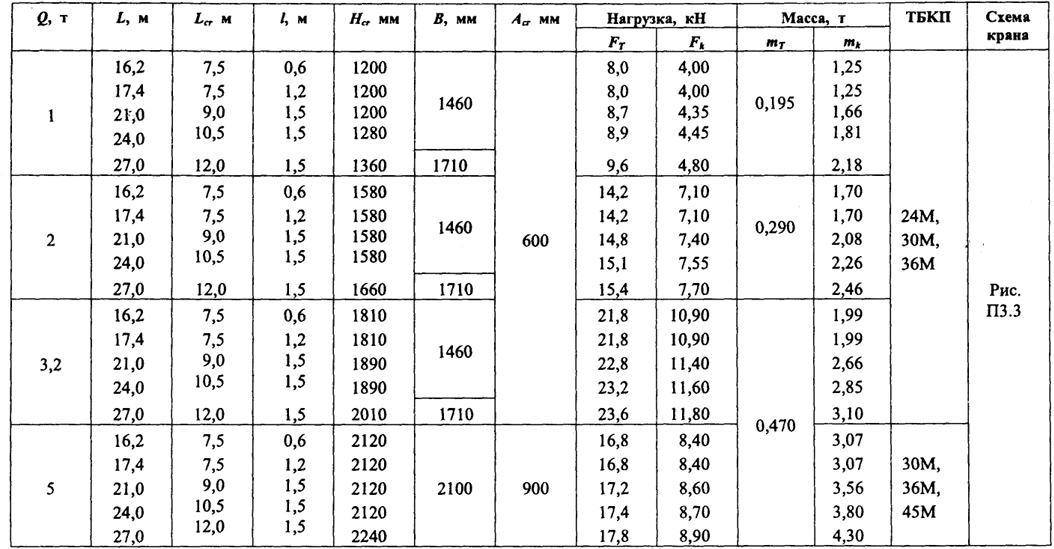

Таблица П3.2. Мостовые однобалочные двухпролетные подвесные краны (ГОСТ 7890-93)

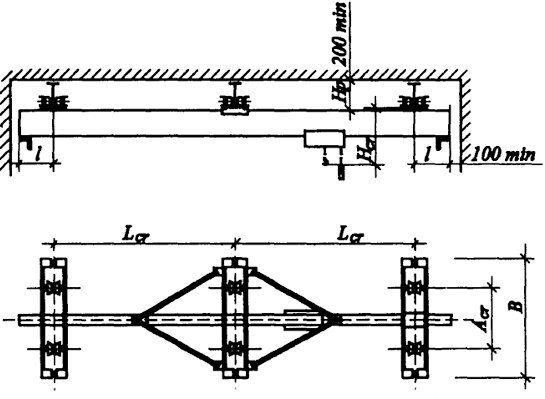

Рис. П3.3. Схема подвесного крана
Рис. П3.3. Схема подвесного крана

500





Обозначения, принятые в таблице: Q - грузоподъемность крана; Нcr - расстояние от низа крюка в максимально поднятом положении до нижнего пояса балки кранового пути; FT - нагрузка на путь от тележки; Fk - то же, от колеса; mT- масса тали; mk - конструктивная масса крана; ТБКП - тип балки кранового пути. Все остальные обозначения размеров смотрите на схемах кранов.

501

Продолжение прилож. 3

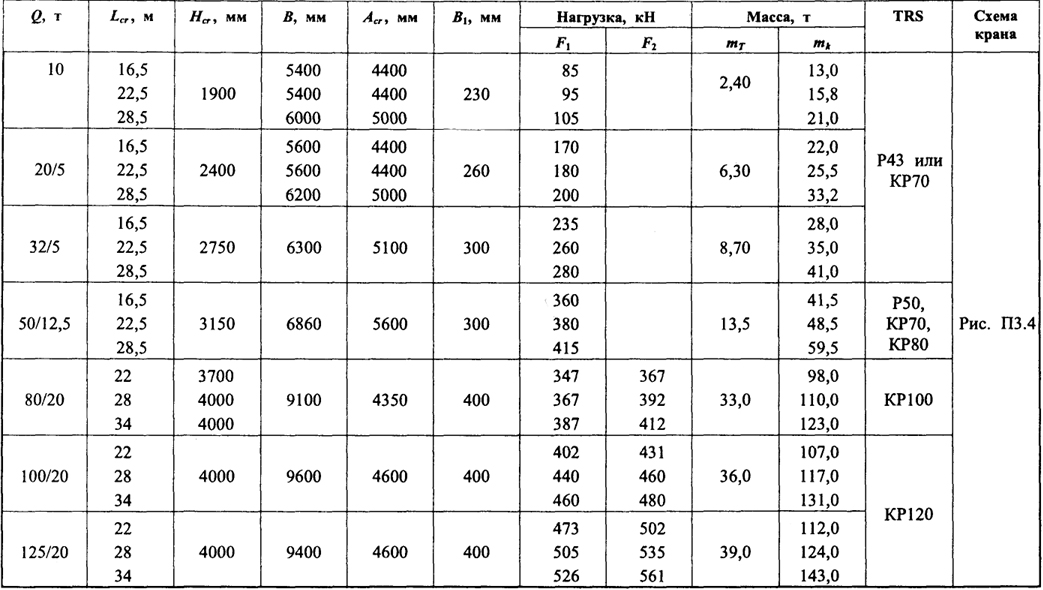

Таблица П3.3. Мостовые опорные краны типа Н (ГОСТ 25711-83, ГОСТ 6711-81)

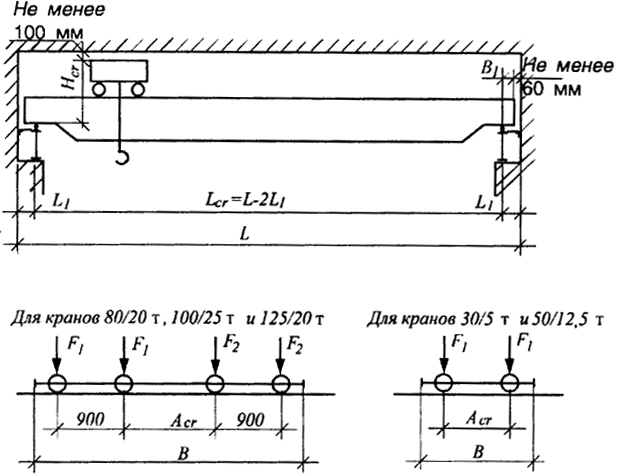

Рис. П3.4. Схемы мостовых опорных кранов
Рис. П3.4. Схемы мостовых опорных кранов

502






Обозначения, принятые в таблице: тип крана Н - нормальный, режимная группа 5К; Q - грузоподъемность крана (числитель на большом крюке, знаменатель - на малом); Fi - максимальная нагрузка на колесо крана; Lcr - пролет крана; Нcr - высота от головки кранового рельса до верхней точки тележки; В1 - величина свеса крана от оси колеса; TRS - тип рельса.

503

Продолжение прилож. 3

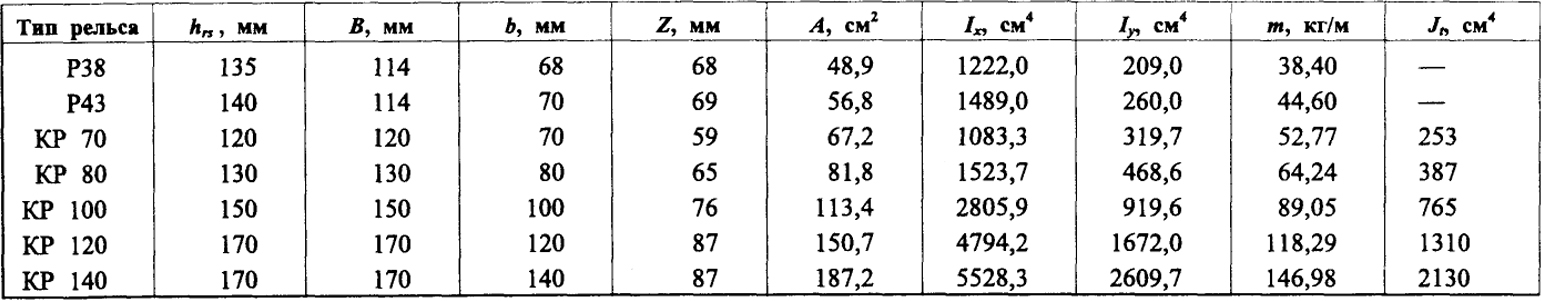

Таблица П3.4. Рельсы крановые (ГОСТ 4121-76*) н железнодорожные (ГОСТ 7173-54 и ГОСТ 7174-75)




504

Продолжение прилож. 3

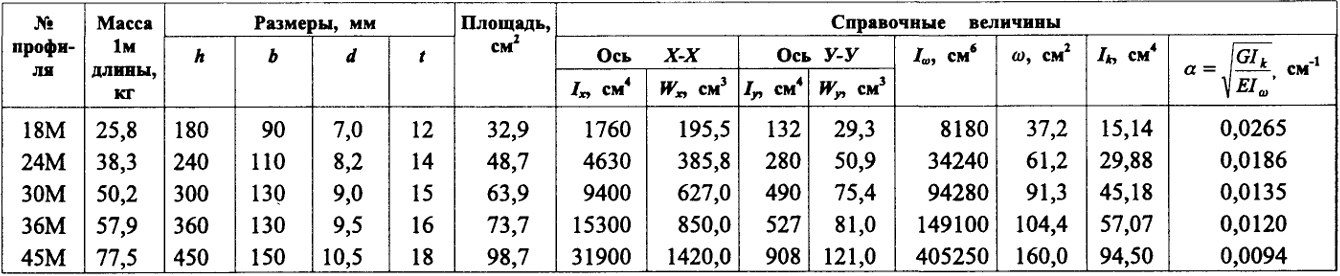

Таблица П3.5. Характеристики двутавров (ГОСТ 5157-53*), применяемых для путей подвесного транспорта




Пояснения к таблице: I - момент инерции; W - момент сопротивления; Iω - секториальный момент инерции; ω - секториальная площадь для крайней точки; Ik - момент инерции при свободном кручении; α - изгибно-крутильная характеристика.

505

Приложение 4

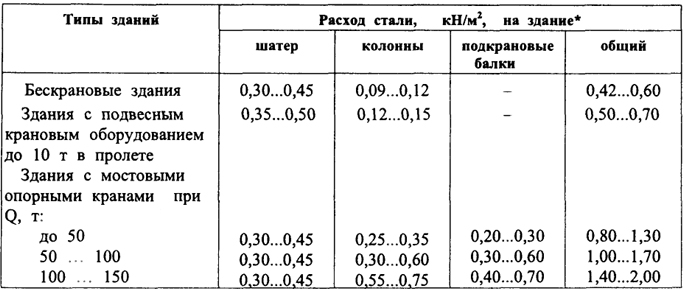

Таблица П4.1. Расход стали на производственные здания общего назначения

* Данные значения следует рассматривать как нормативные.

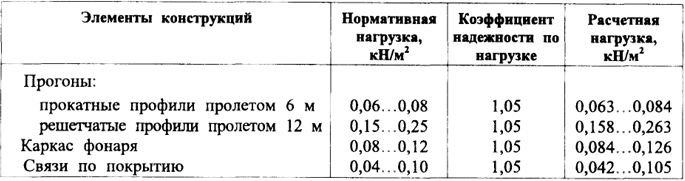

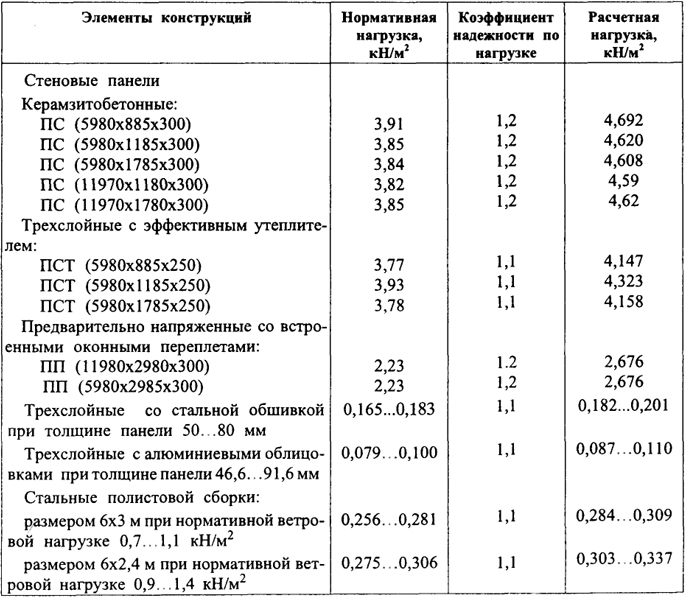

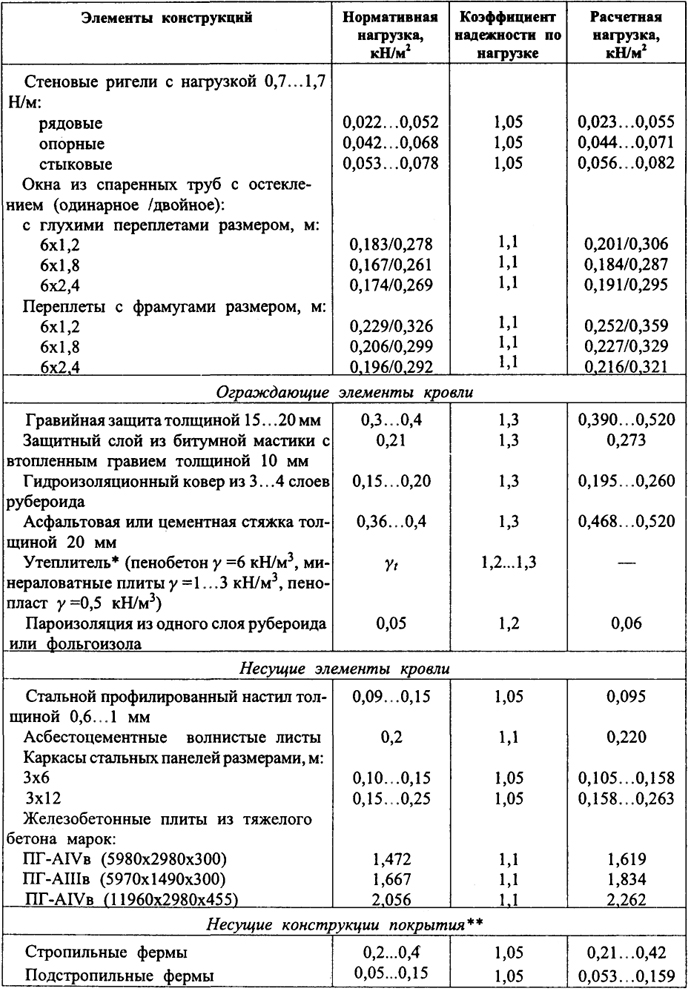

Таблица П 4.2. Нагрузки от веса конструкций

506

Продолжение табл. П4.2

507

Продолжение табл. П4.2

* Требуемую толщину утеплителя определяют теплотехническим расчетом.

** Меньшие значения принимают при пролетах зданий 18..24 м для снеговых районов I...III; большие - при пролетах 24 м для снеговых районов IV...VI или при пролетах 30...36.

Таблица П4.3. Нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли (СНиП 2.01.07-85*)

Снеговой район Вес снегового покрова So, кН/м2 Города
I 0,5 Астрахань, Ашхабад, Баку, Благовещенск, Кишинев, Краснодар, Махачкала, Ростов-на-Дону, Ставрополь, Ташкент, Чита, Элиста
II 0,7 Алма-Ата, Белгород, Верхоянск, Владивосток, Волгоград, Душанбе, Иркутск, Киев, Кызыл, Минск, Омск, Павлодар, Саратов, Тбилиси, Хабаровск, Харьков
III 1,0 Абакан, Акмола, Барнаул, Брянск, Владимир, Воронеж, Грозный, Диксон, Екатеринбург, Иваново, Калуга, Курган, Курск, Липецк, Магнитогорск, Москва, Новгород, Орел, Оренбург, Пенза, Псков, Рязань, Санкт-Петербург, Саратов, Смоленск, Тамбов, Тверь, Тула, Тюмень, Улан-Уде, Челябинск, Якутск
IV 1,5 Архангельск, Вологда, Воркута, Йошкар-Ола, Казань, Киров, Кемерово, Комсомольск-на-Амуре, Кострома, Красноярск, Магадан, Мурманск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новосибирск, Охотск, Петрозаводск, Салехард, Самара, Сыктывкар, Томск, Ульяновск, Чебоксары, Южно-Сахалинск
V 2,0 Енисейск, Игарка, Мончегорск, Норильск, Пермь
VI 2,5 Петропавловск-Камчатский

Таблица П4.4. Нормативное значение ветрового давления (СНиП 2.01.07-85)

Ветровые районы Ветровое давление wo, кН/м2 Города
I 0,23 Брянск, Верхоянск, Владимир, Вологда, Иваново, Йошкар-Ола, Калуга, Киров, Минск, Мирный, Москва, Рязань, Смоленск, Сыктывкар, Тверь, Тула, Ижевск, Ярославль

508

Продолжение табл. П4.4

Ветровые районы Ветровое давление wo, кН/м2 Города
II 0,30 Архангельск, Белгород, Воронеж, Екатеринбург, Казань, Киев, Кишинев, Курган, Курск, Липецк, Мончегорск, Омск, Орел, Пенза, Пермь, Петропавловск, Саранск, Санкт-Петербург, Тамбов, Ульяновск, Уфа, Чебоксары, Челябинск, Якутск
III 0,38 Акмола, Астрахань, Барнаул, Благовещенск, Волгоград, Ереван, Иркутск, Кемерово, Комсомольск-на-Амуре, Красноярск, Новгород, Новосибирск, Оренбург, Ростов-на-Дону, Самара, Ташкент, Улан-Удэ, Хабаровск, Элиста
IV 0,48 Владивосток, Мурманск, Краснодар
V 0,60 Баку, Грозный, Магадан, Махачкала, Орджоникидзе, Ставрополь, Тбилиси
VI 0,73 Южно-Сахалинск
VII 0,85 Анадырь, Петропавловск-Камчатский

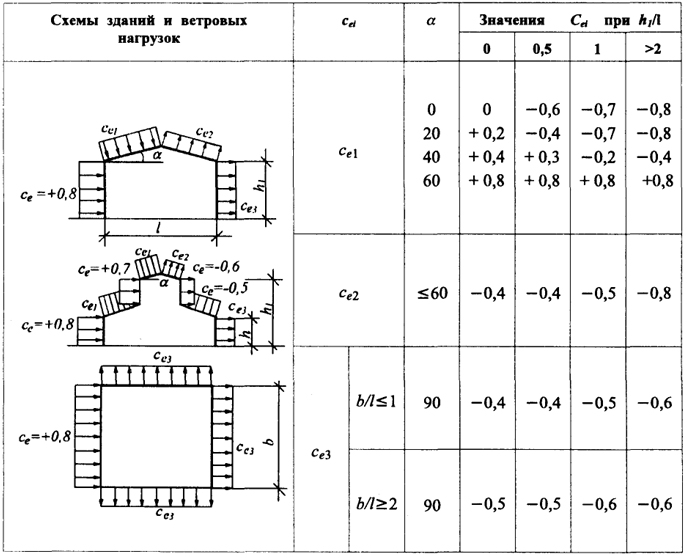

Таблица П4.5. Аэродинамические коэффициенты

509

Продолжение прилож. 4

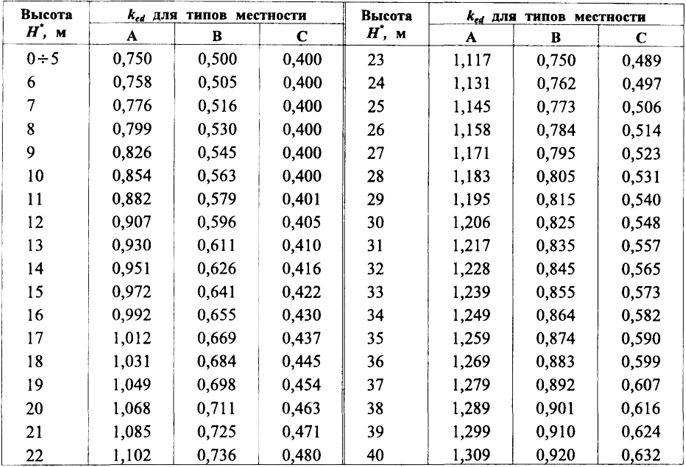

Таблица. П4.6. Значения ked

*Н - расстояние от уровня земли до ригеля рамы в расчетной схеме.

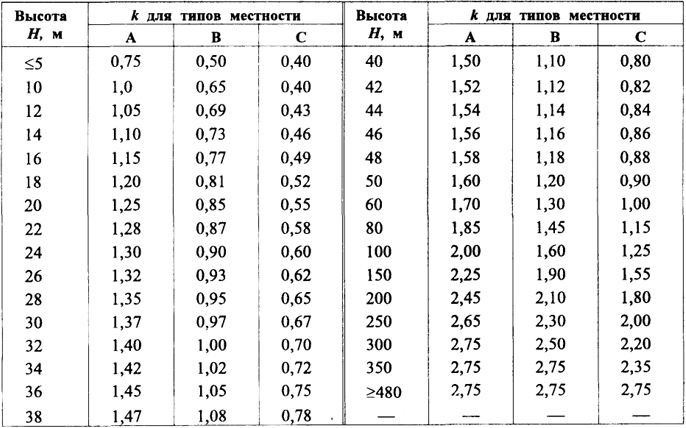

Таблица П4.6а. Значения k

510

Приложение 5

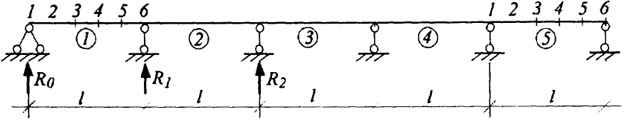

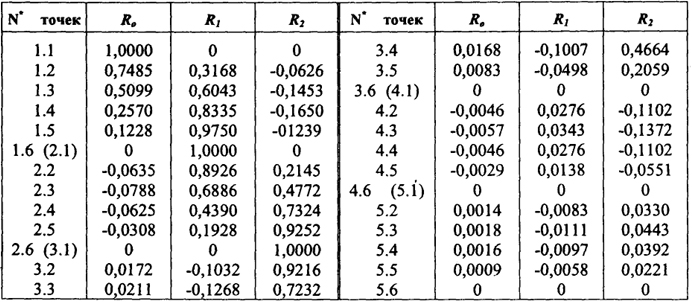

Таблица П5.1. Ординаты линий влияния реакций для неразрезной пятипролетной балки

* Первая цифра в нумерации точек соответствует номеру пролета.

511

Продолжение прилож. 5

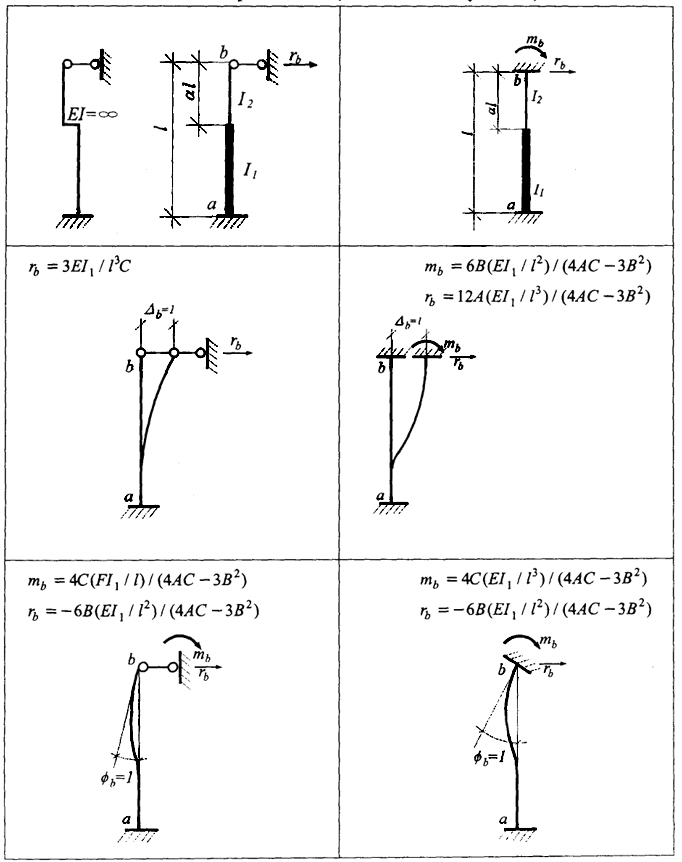

Таблица П5.2. Выражения опорных реакций колонн ступенчато-переменной жесткости от единичных перемещений (линейных или угловых)

μ = I1 / I2 - 1; A = 1 + αμ; B = 1 + α2μ; C = 1 + α2μ. При μ = 0, A = B = C = 1 формулы справедливы для элементов постоянной жесткости.

512

Продолжение прилож. 5

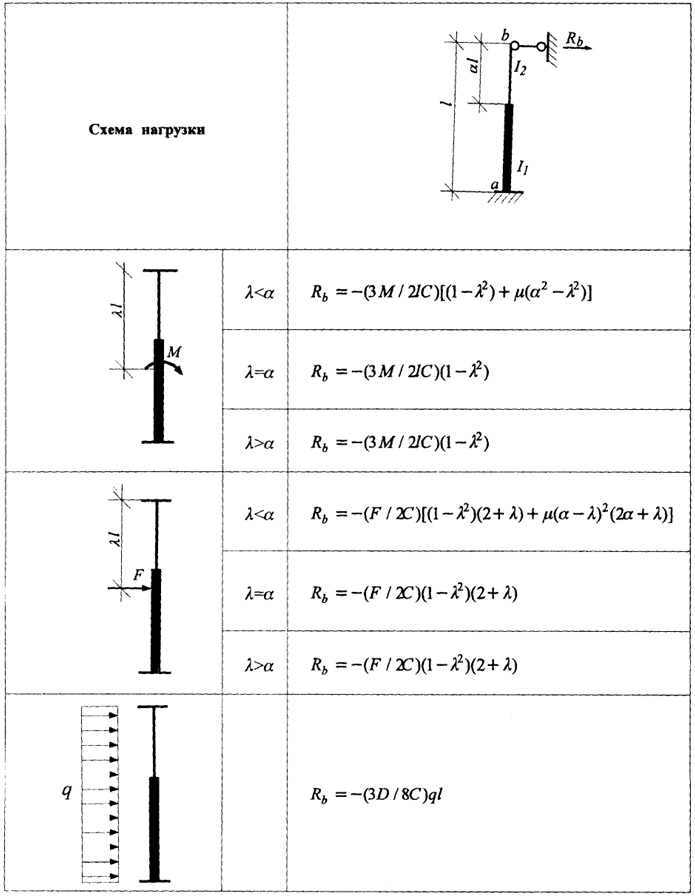

Таблица П5.3. Выражения опорных реакций Rb колонн ступенчато-переменной жесткости от внешней нагрузки

μ = I1 / I2 - 1; A = 1 + αμ; B = 1 + α2μ; C = 1 + α2μ; D = 1 + α4μ. При μ = 0, A = B = C = D = 1 формулы справедливы для элементов постоянной жесткости

513

Продолжение прилож. 5

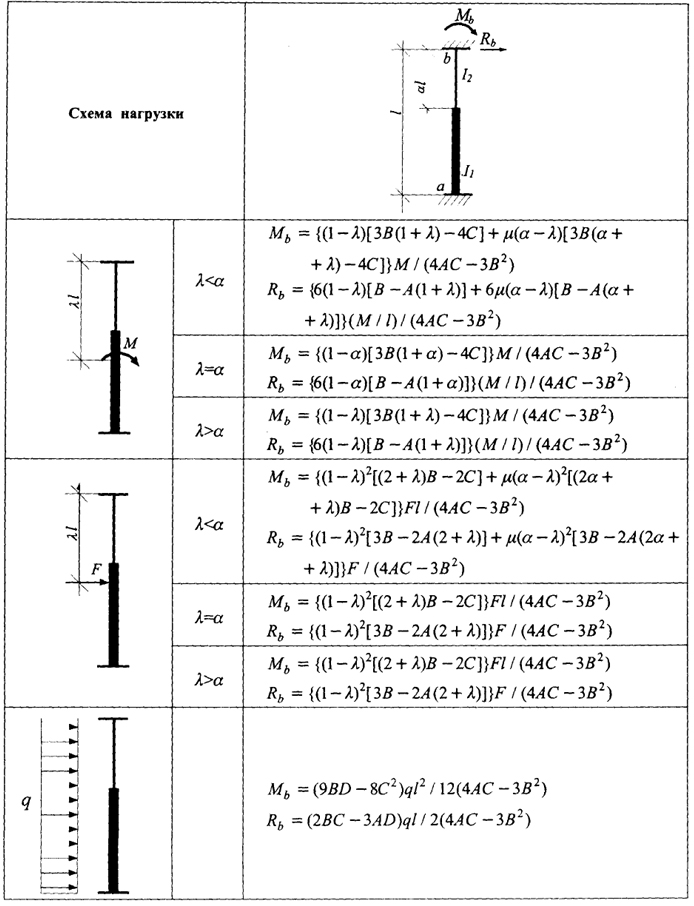

Таблица П5.4. Выражения опорных реакций Rb, Мb колонн ступенчато-переменной жесткости от внешней нагрузки

μ = I1 / I2 - 1; A = 1 + αμ; B = 1 + α2μ; C = 1 + α2μ; D = 1 + α4μ. При μ = 0, A = B = C = D = 1 формулы справедливы для элементов постоянной жесткости

514

Приложение 6

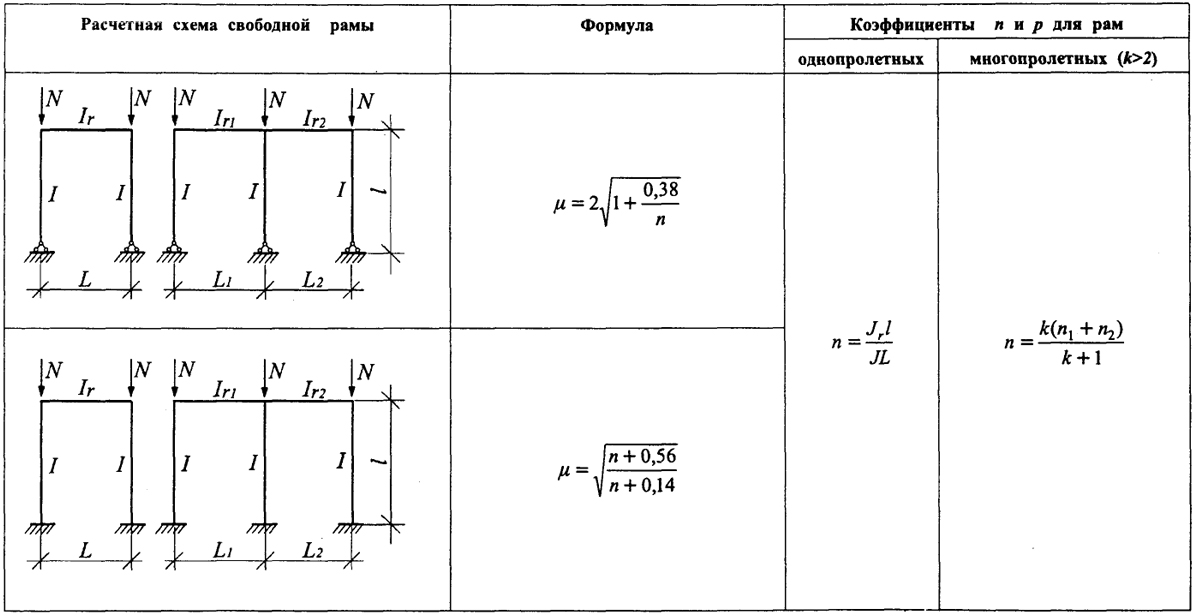

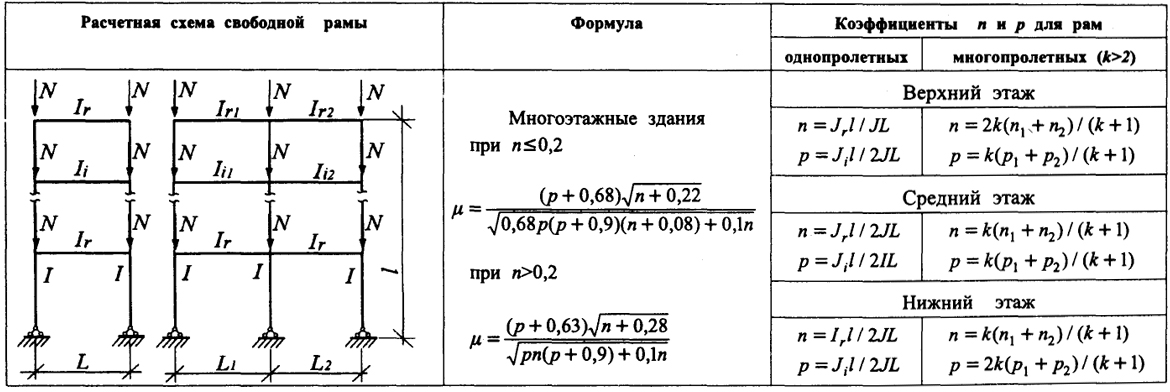

Таблица П6.1. Коэффициенты для колонн постоянного сечения свободных рам





515

Продолжение табл. П6.1





Обозначения, принятые в таблице:

n1 =
Jr1l
L1J
  ; n2 =
Jr2l
L2J
  ; p1 =
Ji1l
L1J
  ; p2 =
Ji2l
L2J
  ;

Примечание. При неравномерном нагружении верхних узлов и наличии жесткого диска покрытия или продольных связей по верху всех колонн коэффициент расчетной длины наиболее нагруженной колонны в плоскости рамы следует определять по формуле, но принимать не менее 0,7

μef = μ INi / (NIi),

где μ принимается по таблице; I и N - соответственно момент инерции сечения и усилие в наиболее нагруженной колонне; ∑Ii, ∑Ni - соответственно суммы моментов инерции сечений и расчетных усилий всех колонн рассматриваемой рамы и четырех соседних рам (по две с каждой стороны); все усилия Ni находят при той же комбинации нагрузок, которая вызывает усилие в рассматриваемой колонне.

516

Продолжение прилож. 6

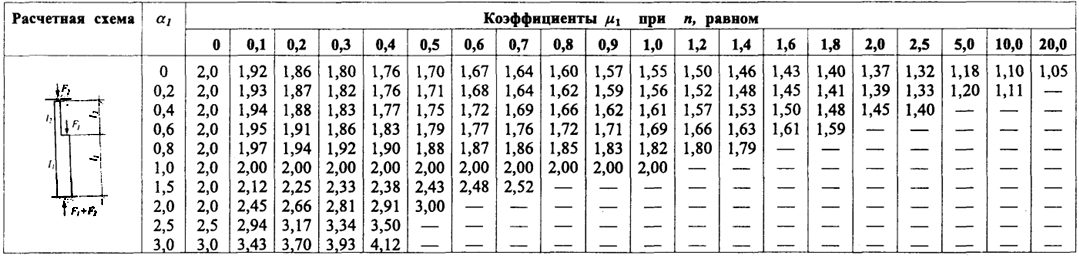

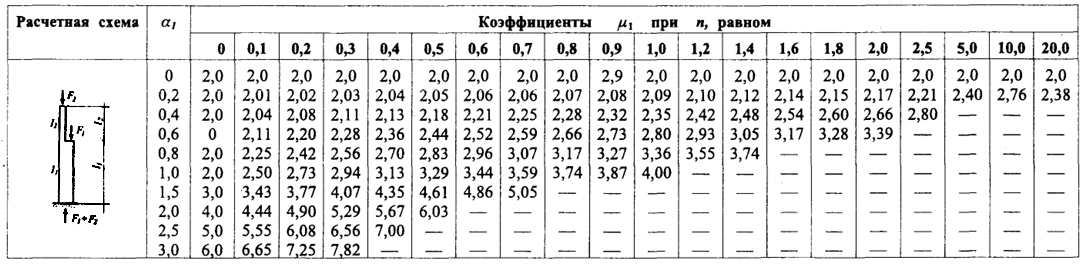

Таблица П.6.2. Коэффициенты μ для колонн с верхним свободным концом





Таблица П.6.3. Коэффициенты μ для колонн с верхним концом, закрепленным только от поворота





Примечание к табл. П6.2 и П6.3. Коэффициенты расчетной длины ц\ для нижнего участка одноступенчатой колонны следует принимать в зависимости от отношения п = I2l1 / I1l2 и величины α1 = l2 / l1 I1 / I2 β, где β = (F1 + F2) / F2; при верхнем конце, свободном от закреплений, - по табл. П6.2; при верхнем конце, закрепленном от поворота, и при возможности его свободного смещения - по табл. П6.3. Коэффициенты расчетной длины μ2 для верхнего участка колонны во всех случаях следует определять по формуле μ2 = μ1 / α1 ≤ 3.

517

Продолжение прилож. 6

Таблица П6.4. Расчетные длины элементов структурных плит и оболочек

Элементы структурных плит и оболочек lef
1. Кроме указанных в пп. 2 и 3 1
2. Неразрезанные (не прерывающиеся в узлах) пояса и прикрепляемые в узлах сваркой впритык к шаровым или цилиндрическим узловым элементам 0,851
3. Из одиночных уголков, прикрепляемых в узлах одной полкой: сварными швами или болтами (не менее двух), расположенными вдоль элемента, при l/imin
до 90 1
св. 90 до 120 0,91
св. 120 до 15O (только для элементов решетки) 0,751
св. 150 до 200 (только для элементов решетки) 0,701
одним болтом при l/imin
до 90 1
св. 90 до 120 0,951
св. 120 до 150 (только для элементов решетки) 0,851
св. 150 до 200 (только для элементов решетки) 0,81

l - геометрическая длина элемента (расстояние между центрами узлов структуры)

518

Приложение 7

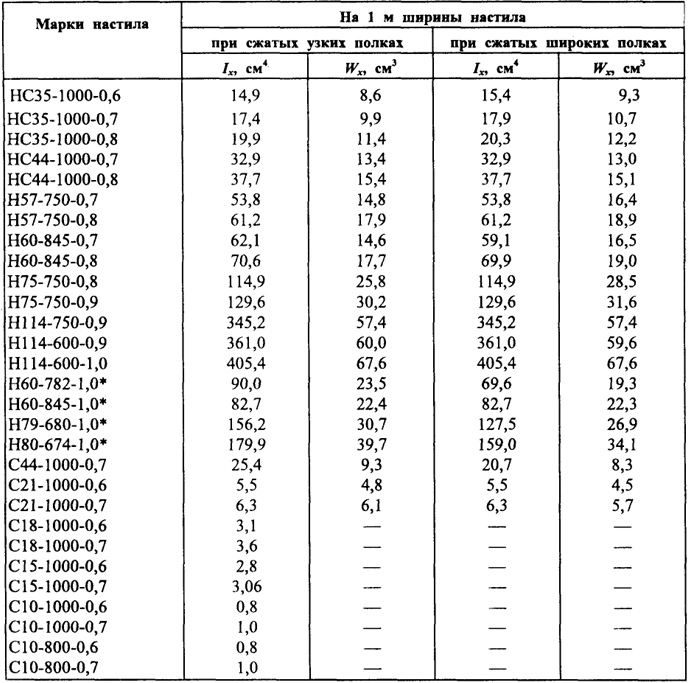

Таблица П7.1. Геометрические характеристики стальных профилированных листов по ГОСТ 24045-80, ГОСТ 24045-94

"*" - профили по ГОСТ 24045-80.

519

Продолжение прилож. 7

Таблица П7.2. Типы профилированных стальных листов для стенового ограждения (по ГОСТ 24045-94)

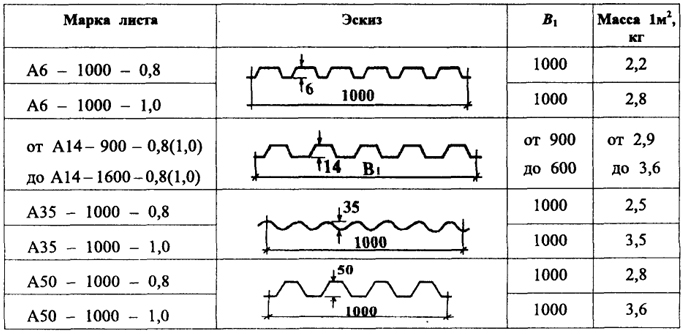

Таблица П7.3. Типы профилированных листов из алюминиевых сплавов

520

Продолжение прилож. 7

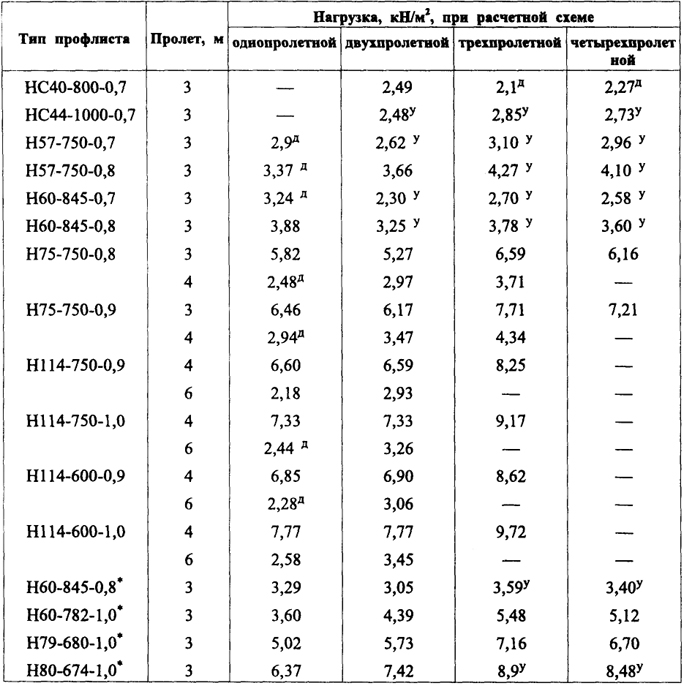

Таблица П7.4. Предельная равномерно распределенная нагрузка для различных марок и расчетных схем профилированных листов по ГОСТ 24045-94

Обозначения, принятые в таблице: у - несущая способность по условию устойчивости стенки гофра на опоре; д - то же, по условию деформативности; * - профили по ГОСТ 24045-SP; прочерк означает, что данный настил при указанной расчетной схеме не применяется.

521

Приложение 8

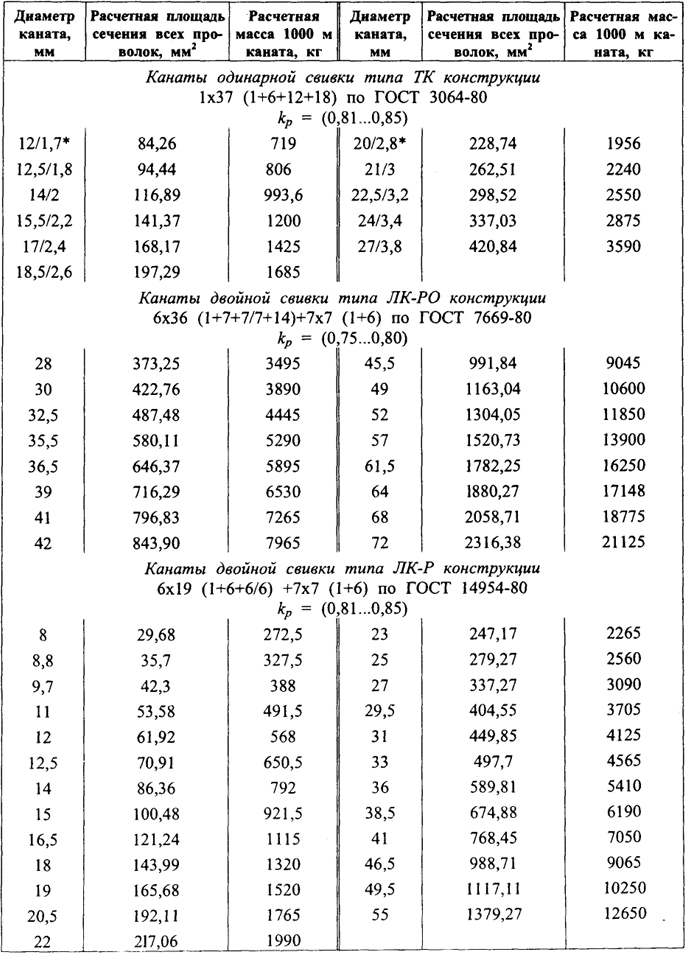

Таблица П8.1. Канаты стальные для висячих покрытий

522

Продолжение табл. П8.1

Примечания: 1. Канаты типа ТК с точечным касанием проволок. 2. Канаты типа ЛК с линейным касанием проволок. 3. Индексы О, Р означают соответственно, что проволоки в слоях каната одинакового или разного шага. 4. Цифровое обозначение, например 1×37 (1 + 6 + 12 + 18), раскрывает количество проволок в канате и формулу размещения проволок. 5. Для канатов ТК, ТЛК-РО, ЛК-Р временное сопротивление проволок каната разрыву составляет: Ru,n = 117,6; 137,2; 156,8; 166,6; 176,4; 186,2; 196 кН/см2. Для закрытых канатов Ru,n = 107,8; 117,6; 127,4 кН/см2. 6. Коэффициент kp учитывает понижение разрывного усилия каната по отношению к суммарному разрывному усилию проволок.

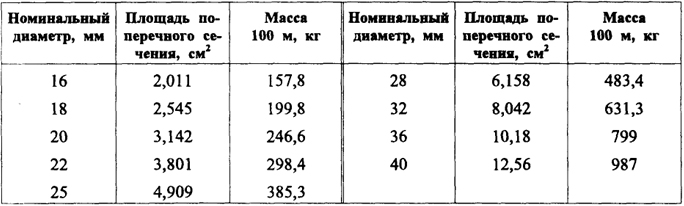

Таблица П8.2. Арматурная сталь периодического профиля по ГОСТ 5781-75 для висячих покрытий

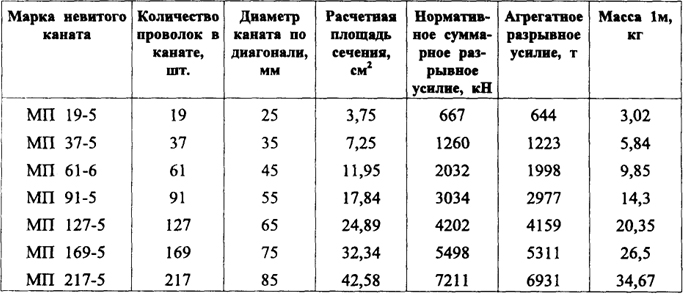

Таблица П8.3. Невитые канаты из проволок диаметром 5 мм

Примечание. Условный предел текучести проволок 139...143 кН/см2.

523

Продолжение прилож. 8

Таблица П8.4 Модули упругости канатов

Конструкция каната Модуль упругости канатов, Е×105 кН/см2
предварительно вытянутых подвергнутых технологическим воздействиям
Невитые 2 2
Семипроволочные 1,8 1,8
Спиральные диаметром:
до 55 мм 1,5...1,7 1,4...1,5
более 55 мм 1,5...1,6 1,4
Спиральные с увеличенными (до 11...12) кратностями свивки диаметром:
до 55 мм 1,7 1,6
более 55 мм 1,6 1,5
Многопрядные 1,3...1,5 1,2
Многопрядные с увеличенными кратностями свивки (прядей 14...15, каната 10...12) 1,6 1,4

524


1 Только на конструкции по ГОСТ 14918-80 с изм. Не распространяется на конструкции трехслойных металлических панелей по ГОСТ 23486-79 и ГОСТ 24524-80.
2 Допускается горячее алюминирование (t = 50 мкм).
3 Допускается горячее алюминирование (t 50 мкм) без дополнительного окрашивания.
1 Приведенная толщина металла tred вычисляется по формуле tred = A/U, где А - площадь поперечного сечения, см2; U - обогреваемый периметр сечения, см, определяемый без учета поверхностей, примыкающих к плитам, настилам перекрытий и стенам, при условии, что предел огнестойкости этих конструкций не ниже предела огнестойкости обогреваемой конструкции. Для ферм приведенная толщина металла устанавливается по наименьшему значению для всех нагруженных элементов.
Lib4all.Ru © 2010.
Корпоративная почта для бизнеса Tendence.ru
