10.3.5. Окна, двери, витражи, элементы интерьера

Окна стальные. Окна с переплетами из гнутосварных стальных профилей (рис. 10.18) предназначены для заполнения световых проемов производственных зданий со стеновыми ограждениями из трехслойных металлических панелей, эксплуатируемых в неагрессивных и слабоагрессивных средах с сухим, нормальным и влажным режимами в помещении. Окна с одинарными переплетами имеют высоту 545, 1145 и 1745 мм при ширине 1956, 2976 и 5976 мм. Такие же размеры (кроме 545×2976 мм) имеют окна с двойными раздельными переплетами. Указанные размеры соответствуют координационным размерам (по осям) 600, 1200, 1800, 3000 и 6000 мм. Окна могут быть глухими, с одной или двумя открывающимися секциями и с жалюзийными решетками. Окна поставляют без остекления

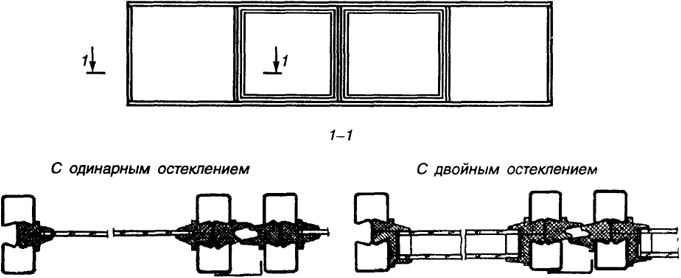

Рис. 10.18. Окна с переплетами из гнутосварных профилей
Рис. 10.18. Окна с переплетами из гнутосварных профилей

487

в комплекте с механизмами открывания, а также с резиновым профилем для уплотнения стекла или стеклопакета и деталями крепления стекла.

Окна с переплетами из алюминиевых сплавов предназначены для установки в отдельные и ленточные проемы производственных зданий со стенами из легкобетонных панелей, кирпича и трехслойных панелей с температурой воздуха в помещении не ниже 18°С, при относительной влажности воздуха 60% и отсутствии агрессивной среды. Окна имеют высоту 1140, 1740, 2340 мм при ширине 1750, 1950, 2350 и 2950 мм с соответствующими координационными размерами 120, 180, 240 мм.

Конструкции рассчитаны на ветровую нагрузку, равную 0,5 кН/м2.

В зависимости от разности температуры внутреннего воздуха в помещении и средней температуры наиболее холодной пятидневки предусмотрены:

  • окна с одинарным остеклением в одинарном переплете - до 35°С;
  • окна с двойным остеклением (стеклопакет) в одинарном переплете из комбинированных профилей - до 49°С;
  • окна с двойным остеклением в раздельном переплете - 55°С;
  • окна с тройным остеклением в раздельном переплете - 66°С.

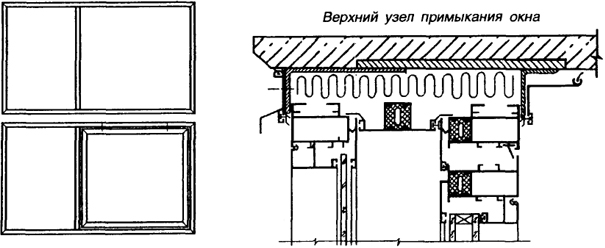

На рис. 10.19 показан верхний узел примыкания окна с тройным остеклением в раздельном переплете, в котором сочетаются конструкции окон с одинарным и с двойным остеклением.

Окна и балконные двери из алюминиевых сплавов для общественных зданий предназначены для установки в отдельные и ленточные проемы общественных зданий с температурой воздуха помещений не ниже 18°С, при относительной влажности воздуха от 30 до 60%. Конструкции рассчитаны на ветровую нагрузку, равную 0,78 кН/м2. В зависимости от разности температур внутреннего воздуха в помещении и средней температуры

Рис. 10.19. Окна с переплетами из алюминиевых сплавов
Рис. 10.19. Окна с переплетами из алюминиевых сплавов

488

наиболее холодной пятидневки предусмотрены окна и балконные двери с двойным остеклением в одинарном переплете, с двойным и тройным остеклением в раздельном переплете. Размеры окон по ширине 868, 1168, 1468 мм при высоте 568, 1468, 1768, 2068 мм; размеры балконных дверей по ширине 718, 868, 1168 мм при высоте 2129, 2329, 2729 мм.

Тамбуры из алюминиевых сплавов предназначены для зданий общественного назначения. Они могут быть установлены как в витринах и витражах, так и в проемах стен. Выпускают конструкции тамбуров с одной, двумя и тремя однопольными дверями; с одной двупольной дверью; с одной, двумя и тремя качающимися дверями. Ширина тамбура может быть 1000, 1500, 2000 и 3000 мм при высоте 2780, 3080, 3380, 3680 мм, при этом высота двери равна 2054 или 2354 мм.

Окна для производственных зданий, а также окна и балконные двери для общественных зданий поставляют без остекления в комплекте с механическими приборами и деталями крепления. Стандартная поставка предусматривает бесцветное анодирование (в "натуральный цвет"), но по согласованию с заводом-изготовителем может быть предусмотрено цветное анодирование.

Витрины и витражи (см. рис. 1.30, 1.31) размерами не более 3600×1500 мм поставляют в виде каркасов полной заводской готовности. При размерах в осях стоек более 1500 мм поставку осуществляют в виде подготовленных к монтажу линейных элементов (стоек, ригелей), фрамуг и створок в собранном виде в комплекте с приборами. Поставка светопрозрачного ограждения заводами стальных и алюминиевых конструкций не предусмотрена. Ленточные витражи и витрины имеют высоты 2400, 2700, 3000, 3300 и 3600 мм. Витражи для многоэтажных зданий выпускают кратными 3300 мм.

Двери стальные утепленные двупольные для производственных зданий предназначены для установки в наружных проемах (кроме помещений со взрывоопасными категориями производства) при расчетной температуре наружного воздуха - 40°С и выше, но не могут применяться в качестве противопожарных, дымозащитных и дверей повышенной звукоизоляции. Двери имеют ширину 2034 мм при высоте 2155 и 2455 мм.

Двери из алюминиевых сплавов предназначены для установки в проемах наружных и внутренних стен общественных и производственных зданий. Выпускают двери однодольные (правого и левого исполнения) шириной 1020 мм и двупольные шириной 1320, 1520 и 1920 мм при высотах 2070 и 2370 мм. Двери поставляют без остекления полотен, но укомплектованными штапиками, нащельниками и резиновыми уплотнителями.

489

Рис. 10.20. Панельные перегородки из алюминиевых сплавов
Рис. 10.20. Панельные перегородки из алюминиевых сплавов

Ворота стальные предназначены для ограждения проемов и пропуска автомобильного и железнодорожного транспорта в производственных зданиях. Выпускают ворота откатные, телескопические, подъемно-складчатые, распашные складчатые. Для районов с температурой наружного воздуха ниже - 40°С в распашных воротах предусматривают калитку.

Перегородки алюминиевые (рис. 10.20) выпускают в виде панелей шириной 1500 мм при высотах 3900, 4200 и 4800 мм. Предусмотрены рядовые панели, однопольные и двупольные дверные панели. Панели могут быть с однослойным и двухслойным заполнением. Завод-изготовитель поставляет алюминиевый каркас в сборе с защелками, резиновыми прокладками, нащельниками и элементами примыкания. Глухие или светопрозрачные филенки в состав заводской поставки не входят.

Рис. 10.21. Поперечные сечения реек для подвесных потолков типа ЛАП: а - рейки марки СА20; б - рейки (СА16) и нащельники (СА8)
Рис. 10.21. Поперечные сечения реек для подвесных потолков типа ЛАП:
а - рейки марки СА20; б - рейки (СА16) и нащельники (СА8)

Подвесные потолки из алюминиевых сплавов предназначены для устройства декоративных и акустических потолков в общественных зданиях и культурно-бытовых помещениях (кроме тех, где к потолкам предъявляют требования по огнезащите несущих конструкций перекрытий и покрытий), а также в помещениях с повышенными гигиеническими требованиями. Применяют реечные и панельные потолки. Лицевые элементы реечных потолков выполняют из тонколистового алюминиевого сплава. Наибольшее распространение получили реечные потолки двух видов: собираемые из фасонных реек размерами в осях 300×6000 мм без нащельников (рис. 10.21, а) и из фасонных реек иной конфигурации с размерами в осях 100×3000 мм или 150×3000 мм - с нащельниками (рис. 10.21, б).

Панельные потолки выпускают в виде панелей размером 600×600 мм или 600×1200 мм. Может быть предусмотрена перфорация панелей. На рис. 10.22 показан узел крепления панельного потолка к перекрытию.

490

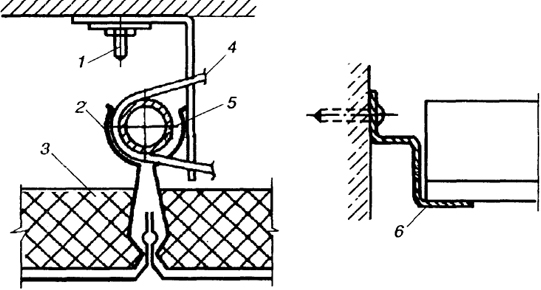

Рис. 10.22. Крепление панельного потолка типа ЛАП к перекрытию: 1 - дюбель; 2 - пружина панельная; 3 - минераловатная плита в полимерной пленке; 4 - хомут; 5 - труба стальная оцинкованная; 6 - элемент пристенный
Рис. 10.22. Крепление панельного потолка типа ЛАП к перекрытию:
1 - дюбель; 2 - пружина панельная; 3 - минераловатная плита в полимерной пленке; 4 - хомут; 5 - труба стальная оцинкованная; 6 - элемент пристенный

Литература к гл. 10

  • 1...7. См. основную литературу.
  • 8. Легкие ограждающие конструкции в строительстве / Доминчик и др.; Пер. с польск. М.В. Предтеченского. - М.: Стройиздат, 1986.
  • 9. Рекомендации по применению стальных профилированных настилов нового сортамента в утепленных покрытиях производственных зданий / ЦНИИПСК им. Мельникова. - М.: Стройиздат, 1985.
  • 10. Справочник проектировщика. Ч 1. Расчетно-теоретический.; Под ред. А.А. Уманского. - М.: Стройиздат, 1972.
  • 11. Тамплон Ф.Ф. Металлические ограждающие конструкции. - Л.: Стройиздат, 1988.
