10.3.4. Стены неотапливаемых и отапливаемых зданий

Стеновое ограждение неотапливаемых зданий выполняют преимущественно из асбестоцементных листов усиленного профиля типа ВУ, либо из стального профилированного листа. Асбестоцементные листы крепят к ригелям фахверка с помощью крючьев (рис. 10.12, а); шаг ригелей для этих стен принимают равным 1300 мм. Стеновое заполнение из стального

481

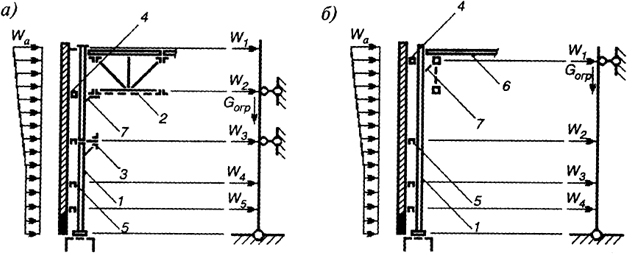

Рис. 10.11. Расчетные схемы стоек фахверка: а - вариант расчетной схемы для стойки, опирающейся на ветровые связи в плоскости нижних поясов стропильных ферм; б - вариант схемы при опирании стойки фахверка в плоскости верхних поясов стропильных ферм; 1 - фахверковая стойка; 2 - поперечные связи по нижним поясам стропильных ферм; 3 - ветровая ферма; 4 - опорный ригель фахверка; 5 - рядовой ригель фахверка; 6 - жесткий диск кровельного настила; 7 - листовой шарнир
Рис. 10.11. Расчетные схемы стоек фахверка:
а - вариант расчетной схемы для стойки, опирающейся на ветровые связи в плоскости нижних поясов стропильных ферм; б - вариант схемы при опирании стойки фахверка в плоскости верхних поясов стропильных ферм; 1 - фахверковая стойка; 2 - поперечные связи по нижним поясам стропильных ферм; 3 - ветровая ферма; 4 - опорный ригель фахверка; 5 - рядовой ригель фахверка; 6 - жесткий диск кровельного настила; 7 - листовой шарнир

профилированного листа крепят к ригелям с помощью самонарезающих винтов (рис. 10.12, б), шаг ригелей принимают в зависимости от типа профнастила и района строительства равным 3...4 м. Легкое стеновое заполнение устраивают от верха кирпичного цоколя или цокольной бетонной панели.

Стеновое ограждение в отапливаемых зданиях можно выполнять из легкобетонных панелей, из трехслойных бескаркасных панелей типа "Сандвич" на основе профлиста, из трехслойных каркасных панелей с обшивкой из стального профлиста и в виде стен полистовой сборки.

Легкобетонные стеновые панели имеют длину 6 и 12 м, ширину 0,9...1,8 м, толщину 200...300 мм (в зависимости от теплотехнических требований). Их выполняют из легких бетонов (например, из газобетона, керамзитобетона с γ = 1200 кг/м3) с конструктивным армированием и закладными деталями по углам

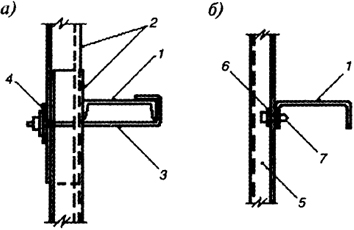

Рис. 10.12. Узел крепления стенового ограждения неотапливаемых зданий к ригелям фахверка: а - ограждение из асбестоцементных листов усиленного профиля типа ВУ; б - то же, из стального профлиста; 1 - ригель фахверка; 2 - асбестоцементные листы; 3 - тяж из прутка 12 мм; 4 - гидроизолирующая прокладка; 5 - стальной профилированный лист; 6 - гидроизолирующая пластмассовая шайба; 7 - самонарезающий винт
Рис. 10.12. Узел крепления стенового ограждения неотапливаемых зданий к ригелям фахверка:
а - ограждение из асбестоцементных листов усиленного профиля типа ВУ; б - то же, из стального профлиста; 1 - ригель фахверка; 2 - асбестоцементные листы; 3 - тяж из прутка 12 мм; 4 - гидроизолирующая прокладка; 5 - стальной профилированный лист; 6 - гидроизолирующая пластмассовая шайба; 7 - самонарезающий винт

482

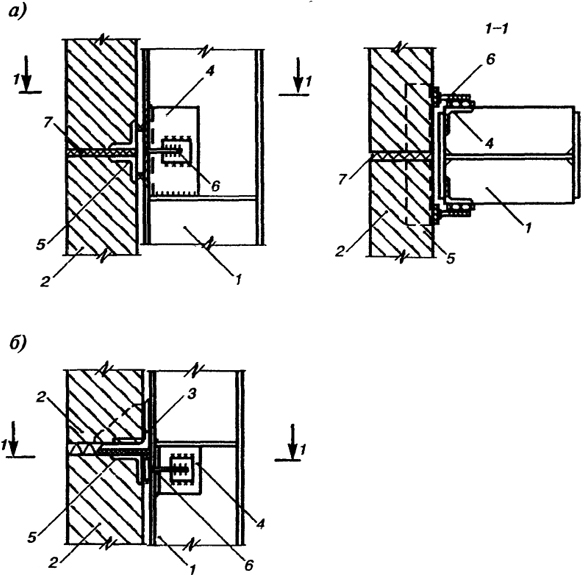

Рис. 10.13. Узлы опирания крупноразмерных легкобетонных стеновых панелей к колоннам: а - промежуточный (рядовой) узел опирания; б - опорный (несущий) узел; 1 - колонна (фахверковая стойка); 2 - стеновая панель; 3 - опорный столик колонны (фахверковой стойки); 4 - опорный элемент из уголка 125×10; 5 - закладные детали панелей; 6 - крепежный элемент, 7 - заделка стыка панелей
Рис. 10.13. Узлы опирания крупноразмерных легкобетонных стеновых панелей к колоннам:
а - промежуточный (рядовой) узел опирания; б - опорный (несущий) узел; 1 - колонна (фахверковая стойка); 2 - стеновая панель; 3 - опорный столик колонны (фахверковой стойки); 4 - опорный элемент из уголка 125×10; 5 - закладные детали панелей; 6 - крепежный элемент, 7 - заделка стыка панелей

Такие панели в торцевых стенах крепят к фахверковым стойкам, в продольных стенах - к колоннам, если их шаг не более 12 м, либо к колоннам и промежуточным фахверковым стойкам при шаге колонн более 12 м. Панели бывают опорными и рядовыми. Рядовые панели опирают на опорные и крепят к колоннам (стойкам) с помощью различных видов крепежных элементов (рис. 10.13, а). Опорные панели передают нагрузку на колонны через опорные столики 3 (рис. 10.13, б), в остальном их крепления к колоннам аналогичны рядовым панелям. Герметизацию продольных и поперечных стыков производят путем укладки при монтаже между панелями специального профиля из пороизола.

Начиная с 70-х годов стали широко применять трехслойные бескаркасные панели ПТС типа "Сандвич" заводского изготовления. Конструктивно

483

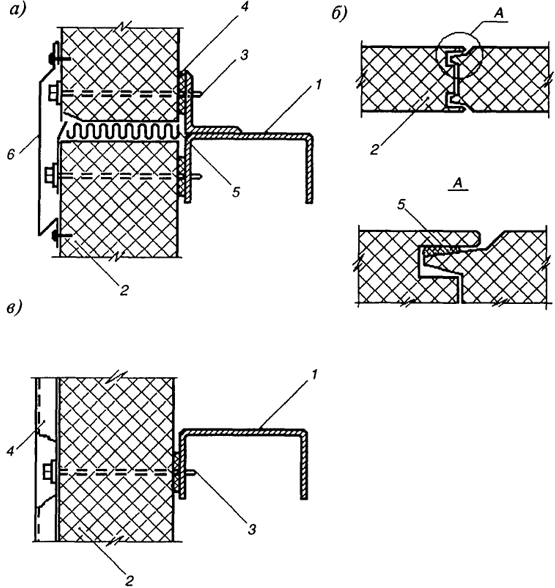

Рис. 10.14. Крепление стеновых трехслойных бескаркасных панелей типа "Сандвич" к ригелям: а - опорный узел крепления панелей к ригелю; б - продольный стык панелей; в - промежуточный узел крепления панелей; 1 - ригель фахверка; 2 - стеновая панель; 3 - длинный самонарезающий винт; 4 - термоизолирующая прокладка; 5 - заделка стыка теплоизолирующим и герметизирующим материалом; 6 - нащельник к поперечному стыку из стального листа
Рис. 10.14. Крепление стеновых трехслойных бескаркасных панелей типа "Сандвич" к ригелям:
а - опорный узел крепления панелей к ригелю; б - продольный стык панелей; в - промежуточный узел крепления панелей; 1 - ригель фахверка; 2 - стеновая панель; 3 - длинный самонарезающий винт; 4 - термоизолирующая прокладка; 5 - заделка стыка теплоизолирующим и герметизирующим материалом; 6 - нащельник к поперечному стыку из стального листа

эти стеновые панели аналогичны соответствующим кровельным панелям, они состоят из внешней и внутренней обшивок из стальных профилированных листов толщиной 0,6...0,8 мм, с различной высотой гофров для внешней и внутренней обшивок, и вспененного во внутреннем пространстве легкого утеплителя ППУ. Ширина панелей - до 1 м, длина от 2,4 до 12 м (кратна 0,6 м) и толщина 60...120 мм. Кроме рядовых выпускают также доборные угловые панели. Конструкция стен предусматривает вертикальную ориентацию панелей с креплением последних к ригелям фахверка (рис. 10.14, а, в), шаг которых принимают равным 3...4 м. Конструкция продольного стыка и его герметизация показана на рис. 10.14, б.

484

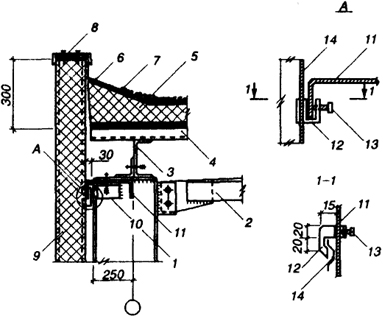

Рис. 10.15. Конструктивное решение парапетного узла: 1 - надопорная стойка колонны; 2 - верхний пояс стропильной фермы; 3 - прогон; 4 - стальной профилированный лист кровельного настила; 5 - утеплитель; 6 - гидроизоляционный рулонный ковер; 7 - гравийная защита рулонного ковра; 8 - защитный стальной профиль торца стеновой панели; 9 - стеновая трехслойная бескаркасная панель типа "Сандвич"; 10 - опорный столик ригеля фахверка; 11 - ригель фахверка; 12 - крепежный элемент (зажим) стеновой панели; 13 - прижимной винт крепежного элемента; 14 - внутренняя обшивка стеновой панели
Рис. 10.15. Конструктивное решение парапетного узла:
1 - надопорная стойка колонны; 2 - верхний пояс стропильной фермы; 3 - прогон; 4 - стальной профилированный лист кровельного настила; 5 - утеплитель; 6 - гидроизоляционный рулонный ковер; 7 - гравийная защита рулонного ковра; 8 - защитный стальной профиль торца стеновой панели; 9 - стеновая трехслойная бескаркасная панель типа "Сандвич"; 10 - опорный столик ригеля фахверка; 11 - ригель фахверка; 12 - крепежный элемент (зажим) стеновой панели; 13 - прижимной винт крепежного элемента; 14 - внутренняя обшивка стеновой панели

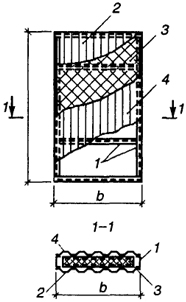

Рис. 10.16. Каркасная крупноразмерная стеновая панель (ширина до б м, длина до 12 м): 1 - продольные и поперечные ребра из гнутого облегченного швеллера; 2 - внутренняя обшивка из стального профлиста или другого материала (гипсокартон, фанера и пр.); 3 - утеплитель из минераловатных плит; 4 - наружная обшивка из стального профлиста
Рис. 10.16. Каркасная крупноразмерная стеновая панель (ширина до б м, длина до 12 м):
1 - продольные и поперечные ребра из гнутого облегченного швеллера; 2 - внутренняя обшивка из стального профлиста или другого материала (гипсокартон, фанера и пр.); 3 - утеплитель из минераловатных плит; 4 - наружная обшивка из стального профлиста

Вертикальная ориентация гофров и большая длина панелей позволила уменьшить количество поперечных стыков панелей и повысить этим эксплуатационные качества стен. Внизу панели можно опирать на цокольную железобетонную плиту или кирпичный цоколь. Конструктивное решение верхнего парапетного узла с такими панелями показано на рис. 10.15.

Более прогрессивными стеновыми панелями, позволяющими увеличить шаг ригелей фахверка, являются полукаркасные трехслойные панели типа ПТАР, имеющие продольные обрамляющие ребра из поливинилхлорида ПХВ марки УВ-10 швеллерного сечения, с утеплителем повышенной огнестойкости из фенольного пенопласта ФРП-1. Конструктивное решение крепления таких панелей к ригелям аналогично креплению бескаркасных трехслойных панелей.

Стены могут также выполняться из укрупненных монтажных элементов, которые собирают на строительной площадке (рис. 10.16). Эти трехслойные панели изготовляют по конструктивным решениям типовой серии 172КМ5-90 и выпускают в нескольких вариантах. Варианты панелей

485

отличаются способом крепления обшивок, типом утеплителя (минераловатные прошивные маты, штапельное стекловолокно), материалом внутренней обшивки (профилированный стальной лист, гипсокартон и др.). Такие панели предназначены для стен одноэтажных производственных и вспомогательных зданий с неагрессивными и слабоагрессивными средами эксплуатации и относительной влажностью внутри помещения до 60 %.

Укрупненный монтажный элемент стены включает стальной каркас из гнутых перфорированных швеллеров с высотой сечения 180...200 мм. Общая длина элемента до 12 м, ширина до 6 м. Наружную и внутреннюю обшивки выполняют из стального профилированного листа толщиной 0,7 мм. Средний слой - утеплитель из минеральной ваты толщиной 80...120 мм. Обшивки и утеплитель располагают с одной стороны рамы каркаса.

Все нагрузки, приходящиеся на стену, воспринимаются ригелями, при этом вертикальная нагрузка от стен передается на цокольные ригели, стыковые и надоконные. Снизу стена заканчивается цокольной легкобетонной панелью высотой не менее 900 мм и толщиной 250...300 мм.

Водонепроницаемость вертикального стыка панелей обеспечивают путем нахлестки продольных кромок внутренней и внешней обшивок, а горизонтального стыка - путем его герметизации и установки специального нащельника (рис. 10.17).

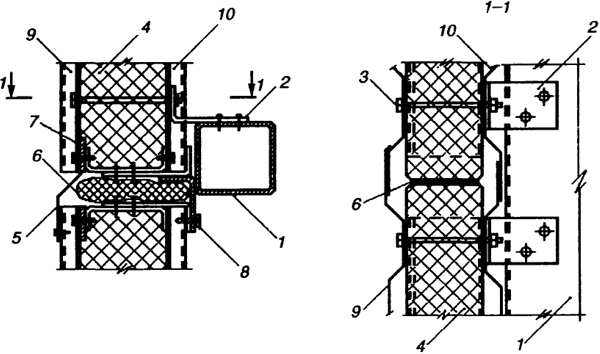

Рис. 10.17. Узел крепления стеновых каркасных трехслойных панелей к ригелям: 1 - ригель фахверка; 2 - крепежные уголки; 3 - монтажный болт; 4 - минераловатный утеплитель; 5 - нащельник-слив; 6 - герметик; 7 - герметизирующая прокладка между тетивой и профнастилом; 8 - крепежный болт; 9 - наружная обшивка из стального профлиста; 10 - внутренняя обшивка из стального профлиста
Рис. 10.17. Узел крепления стеновых каркасных трехслойных панелей к ригелям:
1 - ригель фахверка; 2 - крепежные уголки; 3 - монтажный болт; 4 - минераловатный утеплитель; 5 - нащельник-слив; 6 - герметик; 7 - герметизирующая прокладка между тетивой и профнастилом; 8 - крепежный болт; 9 - наружная обшивка из стального профлиста; 10 - внутренняя обшивка из стального профлиста

486

Монтаж стен ведут укрупненными "картами", сборку которых производят на строительной площадке на специальном стапеле.

Устройство теплого стенового ограждения может выполняться также путем полистовой сборки. При этом вначале монтируют одну из обшивок из стального профилированного листа (чаще внутреннюю), закрепляя ее к ригелям фахверка, после чего устанавливают утеплитель из минераловатных плит или прошивных матов. Монтаж внешней обшивки производят по аналогии с решением на рис. 10.17. Необходимо иметь в виду, что устройство таких стен весьма трудоемко, поэтому предпочтительно применять стены с большей заводской готовностью типа трехслойных панелей "Сандвич" или панелей серии 172КМ5-90.

Применение в качестве стен трехслойных панелей позволяет снизить массу ограждения по сравнению с легкобетонными стеновыми панелями в 10...15 раз.

487
