10.3.3. Расчет элементов фахверка

Ригели рассчитывают как шарнирно опертые балки с пролетом, равным шагу стоек. Опорные ригели загружены равномерно распределенной нагрузкой от давления ветра и от массы подвешенной части стены (асбестоцементных листов, стен из профилированного стального листа и бескаркасных панелей на их основе). Прогиб ригеля от ветровой нагрузки не должен превышать 1/200 пролета ригеля.

Для сечений опорных ригелей, несимметричных относительно вертикальной оси, учитывают кроме изгибающих моментов в вертикальной и горизонтальной плоскостях еще и крутящие моменты, возникающие из-за эксцентричной подвески стен. Рядовые промежуточные ригели рассчитывают только на воздействие ветра.

Стойки фахверка рассчитывают на действие вертикальных сжимающих усилий от массы стен, а также на изгиб от ветровой нагрузки, передаваемой

480

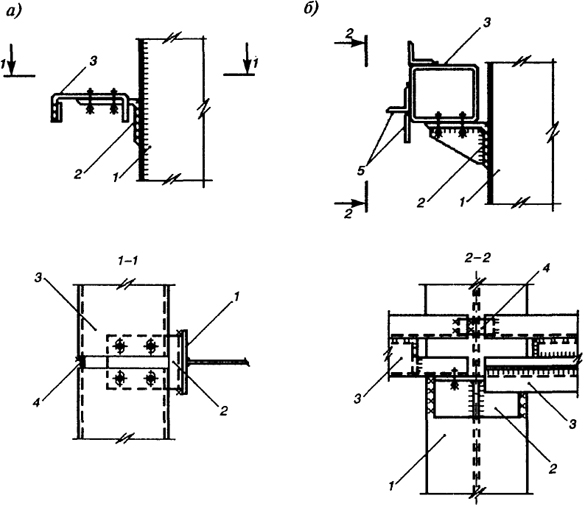

Рис. 10.10. Узел крепления ригелей фахверка к стойкам (колоннам поперечных рам): а - крепление рядового ригеля; б - то же, опорного ригеля; 1 - стойка фахверка (колонна поперечной рамы); 2 - опорный столик стойки (колонны); 3 - ригель фахверка; 4 - соединительный монтажный элемент; 5 - крепежные элементы в составе опорного ригеля
Рис. 10.10. Узел крепления ригелей фахверка к стойкам (колоннам поперечных рам):
а - крепление рядового ригеля; б - то же, опорного ригеля; 1 - стойка фахверка (колонна поперечной рамы); 2 - опорный столик стойки (колонны); 3 - ригель фахверка; 4 - соединительный монтажный элемент; 5 - крепежные элементы в составе опорного ригеля

на стойки ригелями фахверка. Расчетная схема стоек приведена на рис. 10.11. Устойчивость стоек фахверка проверяют в плоскости и из плоскости действия момента по формулам (6.85, 6.90, [1]), при этом расчетную длину стоек в плоскости действия момента принимают равной расстоянию от фундамента до ближайшей связевой фермы, полагая опирание стоек на фундамент шарнирным.

Прогиб стоек от ветровых нагрузок, определяемый как для балок, не должен превышать 1/200 от расчетного пролета стойки.

481
