10.3.2. Фахверк стенового ограждения

Фахверк подразделяют на торцевой и продольный.

Торцевой фахверк (рис. 10.7) состоит из стоек, располагаемых по всей длине торцевой стены и служащих опорами для ригелей каркаса стен. Опорами стоек сверху служат поперечные связевые фермы (сеч. 4 - 4, рис. 10.7). Опирание стойки фахверка производят через листовой шарнир, позволяющий передавать ветровую нагрузку с торцевой стены на стойку, но не препятствовать деформациям ригелей рам (рис. 10.8). При большой высоте здания, когда до низа ригелей рам более 15...18 м, устраивают промежуточные опоры для фахверковой стойки в виде промежуточной ветровой фермы или балки (сеч. 3 - 3, рис. 10.7), совмещаемой обычно с уровнем подкрановой конструкции, что одновременно

477

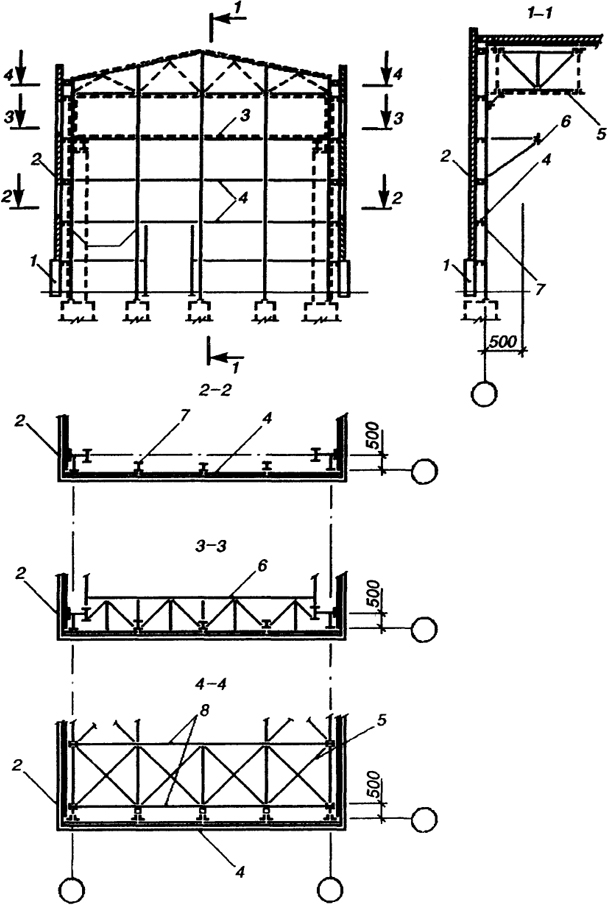

Рис. 10.7. Схема торцевого фахверка: 1 - цокольная стеновая панель или кирпичный цоколь; 2 - стеновое ограждение; 3 - ветровая ферма; 4 - ригели фахверка; 5 - горизонтальные поперечные связи по нижним поясам стропильных ферм (ветровые фермы); 6 - пояс промежуточной ветровой фермы; 7 - стойки фахверка; 8 - пояса ветровой фермы (нижние пояса стропильных ферм)
Рис. 10.7. Схема торцевого фахверка:
1 - цокольная стеновая панель или кирпичный цоколь; 2 - стеновое ограждение; 3 - ветровая ферма; 4 - ригели фахверка; 5 - горизонтальные поперечные связи по нижним поясам стропильных ферм (ветровые фермы); 6 - пояс промежуточной ветровой фермы; 7 - стойки фахверка; 8 - пояса ветровой фермы (нижние пояса стропильных ферм)

478

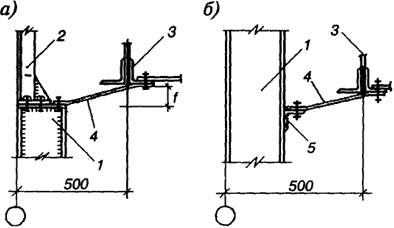

Рис. 10.8. Узел опирания фахверковых стоек на ветровые поперечные связи: а - при высоте сечения фахверковой стойки более 400 мм; б - то же, менее 400 мм; 1 - фахверковая стойка; 2 - надопорная стойка из спаренных уголков; 3 - нижний пояс крайней стропильной фермы; 4 - листовой шарнир из t = 6...10 мм; 5 - опорный столик
Рис. 10.8. Узел опирания фахверковых стоек на ветровые поперечные связи:
а - при высоте сечения фахверковой стойки более 400 мм; б - то же, менее 400 мм; 1 - фахверковая стойка; 2 - надопорная стойка из спаренных уголков; 3 - нижний пояс крайней стропильной фермы; 4 - листовой шарнир из t = 6...10 мм; 5 - опорный столик

обеспечивает проход по всему периметру здания на соответствующей отметке.

Разбивка стоек в плане зависит от количества и размеров проемов, проездов и конструктивного решения стены. При больших габаритах ворот часть стоек фахверка может оказаться в пределах габарита этого проема и в этом случае низ стойки опирают на горизонтальный надворотный ригель.

Другими элементами торцевого фахверка являются ригели 2 (см. рис. 10.7), которые устанавливают с шагом до 3...4 м по длине стойки. Ригели делят на опорные, способные воспринимать вес стены или ее части и давление ветра; рядовые (промежуточные) ригели, воспринимающие только давление ветра, а при наличии оконного заполнения, служащие еще для крепления импостов окон.

Продольный фахверк устраивают в том случае, когда шаг колонн поперечных рам больше длины панелей стенового ограждения, а также в случае применения для стен асбестоцементных листов и стального профнастила. Он может состоять только из системы ригелей при шаге колонн не более 12 м; при большем шаге колонн, как правило, вводятся дополнительно промежуточные фахверковые стойки.

Верх стоек продольного фахверка крепят через листовые шарниры к продольным горизонтальным связевым фермам в плоскости нижних или верхних поясов ригелей поперечных рам. При длине стоек более 15...18 м для них устраивают дополнительные опоры на уровне подкрановых конструкций.

Ригели продольного фахверка подразделяют на опорные и рядовые. Шаг ригелей зависит от типа стены, его принимают в пределах 3...4 м.

Учитывая, что в нижней части производственных помещений часто находится зона наиболее интенсивной технологической деятельности и, следовательно, зона наибольшей вероятности механического повреждения стен из стального профилированного листа, в этой зоне по периметру здания устанавливают железобетонные или легкобетонные цокольные

479

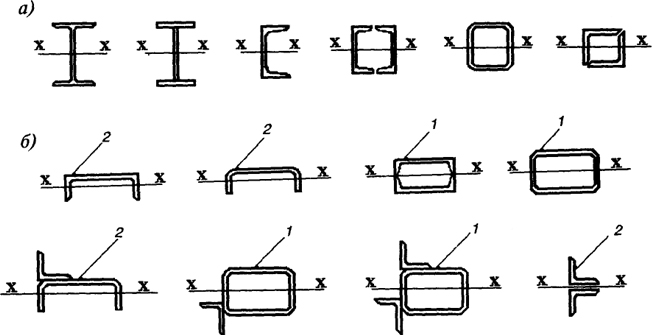

Рис. 10.9. Типы сечений элементов фахверка: а - варианты сечений стоек; б - варианты сечений ригелей; 1 - опорные и надоконные ригели; 2 - рядовые ригели
Рис. 10.9. Типы сечений элементов фахверка:
а - варианты сечений стоек; б - варианты сечений ригелей; 1 - опорные и надоконные ригели; 2 - рядовые ригели

панели высотой 1,2...1,8 м. В этом случае нижний ригель фахверка будет установлен в уровне верха цокольной панели.

Сечения элементов фахверка зависят от материала стенового заполнения, района строительства и принятой привязки стены к колоннам здания. Типы сечения ригелей и стоек фахверка показаны на рис. 10.9. Детали крепления ригелей фахверка к стойкам (колоннам) приведены на рис. 10.10.
