10.2.2. Трехслойные бескаркасные панели (типа "Сандвич")

Такие панели включают нижнюю обшивку из стального профилированного листа с мелкими гофрами (типа С10...С18), верхнюю несущую обшивку из гофрированного стального листа с высотой гофра не менее 57 мм и средний слой вспененного легкого утеплителя типа ППУ (например, панели немецкой фирмы "THISSEN"), либо приклеенного плитного минераловатного утеплителя (например, панели финской

473

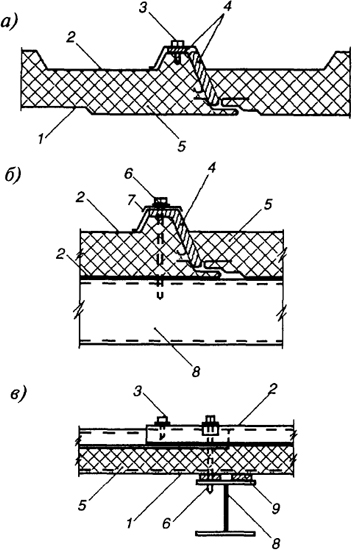

Рис. 10.5. Конструкция трехслойных бескаркасных панелей: а - конструктивное решение панели и продольного стыка; б - конструкция поперечного стыка панелей; в - узел крепления панелей к прогонам; 1 - нижний слой панели из стального профлиста; 2 - верхний слой панели из стального профилированного листа усиленного профиля; 3 - короткий самонарезающий винт; 4 - заделка стыка панелей самоклеющейся резиновой лентой; 5 - припененный фенольный утеплитель; 6 - длинный самонарезающий винт; 7 - корытообразный опорный стальной профиль; 8 - прогон; 9 - термоизолирующая прокладка из специальной резины
Рис. 10.5. Конструкция трехслойных бескаркасных панелей:
а - конструктивное решение панели и продольного стыка; б - конструкция поперечного стыка панелей; в - узел крепления панелей к прогонам; 1 - нижний слой панели из стального профлиста; 2 - верхний слой панели из стального профилированного листа усиленного профиля; 3 - короткий самонарезающий винт; 4 - заделка стыка панелей самоклеющейся резиновой лентой; 5 - припененный фенольный утеплитель; 6 - длинный самонарезающий винт; 7 - корытообразный опорный стальной профиль; 8 - прогон; 9 - термоизолирующая прокладка из специальной резины

фирмы "PAROK"). Толщина панелей зависит от теплотехнических требований и составляет 40...150 мм, ширина - 1000...1200 мм, длина - до 12000 мм.

Панели "Сандвич" укладывают на прогоны, расположенные с шагом до 4 м, и крепят к ним через один гофр с помощью длинных самонарезающих винтов (рис. 10.5, б, в). Герметизацию продольных стыков производят с помощью специальной самоклеющейся резиновой ленты (рис. 10.5, а, б). Масса панелей составляет 30...40 кг /м2.

Панели типа "Сандвич" изготовляют серийно в заводских условиях и применяют в кровлях с уклоном не менее 5 %.

В покрытии трехслойные панели работают в зависимости от их длины и шага прогонов по одно- или многопролетной неразрезной схемам. Несущую способность панелей типа "Сандвич" определяют в зависимости от схемы работы и толщины утеплителя и принимают по каталогу заводов-изготовителей. Расчет на прочность, деформативность и местную устойчивость верхнего несущего профилированного листа производят с учетом подкрепляющего эффекта припененного или приклеенного утеплителя и нижнего стального листа по рекомендациям [10].

474
