Глава 10
ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ


10.1. Кровельные настилы

10.1.1. Виды кровельных настилов

Выбор вида кровельного настила зависит от требований, вытекающих из технологических условий производства.

В неотапливаемых зданиях кровли не требуют утепления. Для устройства таких кровель в зданиях, построенных до 60-70-х годов, применяли крупноразмерные волнистые асбестоцементные листы усиленного профиля типа ВУ, имеющие ширину до 1000 мм, длину до 2800 мм и толщину до 8 мм. Такие листы укладывали на прогоны, установленные с шагом 1300 мм, и перекрывали два шага прогонов (рис. 10.1). Для обеспечения водонепроницаемости уклон кровли назначали не менее 1/4 .

Наряду с холодными кровлями из асбестоцементных листов также применяли кровельные настилы из мелкоразмерных сборных железобетонных ребристых плит шириной 500 мм, длиной от 1500 до 3000 мм и толщиной 65 мм, укладываемых на прогоны. Масса таких плит составляла порядка 100 кг/м2. По железобетонным плитам устраивали выравнивающую цементную стяжку толщиной до 25 мм и укладывали гидроизоляционный ковер из 3...4-х слоев рубероида. Уклон таких кровель назначали не менее 1/8.

Начиная с 70-х годов, для холодных кровель стали широко применять стальные гофрированные листы (профнастил), конструктивное решение которых будет рассмотрено ниже.

Для кровель отапливаемых производственных зданий в 50-х годах широко использовали армопенобетонные плиты шириной до 500 мм, длиной 2000...2500 мм и толщиной до 100... 160 мм, в зависимости от теплотехнических требований. Масса таких плит составляла 75...120 кг/м2. Эти плиты выполняли одновременно функции несущего настила и утеплителя. Их укладывали по прогонам (рис. 10.2), устраивали выравнивающую цементную стяжку и наклеивали гидроизоляционный ковер из рубероида. Уклон таких кровель составлял не менее 1/8.

465

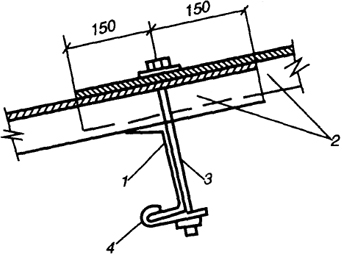

Рис. 10.1. Узел крепления асбестоцементных листов к прогонам: 1 - прогон; 2 - асбестоцементные листы усиленного профиля; 3 - болт М12; 4 - крепежный хомут
Рис. 10.1. Узел крепления асбестоцементных листов к прогонам:
1 - прогон; 2 - асбестоцементные листы усиленного профиля; 3 - болт М12; 4 - крепежный хомут
Рис. 10. 2. Узел опирания армопенобетонных кровельных плит на прогоны: 1 - прогон; 2 - армопенобетонная плита; 3 - цементная выравнивающая стяжка; 4 - многослойный гидроизоляционный рулонный ковер
Рис. 10. 2. Узел опирания армопенобетонных кровельных плит на прогоны:
1 - прогон; 2 - армопенобетонная плита; 3 - цементная выравнивающая стяжка; 4 - многослойный гидроизоляционный рулонный ковер

Начиная с 60-х годов, для теплых и холодных кровель стали широко применять крупноразмерные сборные железобетонные ребристые плиты шириной 1500 и 3000 мм, длиной 6000 и 12000 мм, высотой продольного ребра 300 мм. Масса таких плит, с учетом заделки швов бетоном, колеблется от 200 кг/м2 для плит с размерами 1,5 × 6 м до 240 кг/м2 для плит 3 × 6 м. Кровельные железобетонные плиты укладывают непосредственно на верхние пояса стропильных ферм и приваривают к ним на монтаже через закладные детали плит по трем углам. После заливки швов бетоном для холодных кровель устраивают выравнивающую цементную стяжку толщиной 25 мм и наклеивают рулонный гидроизоляционный ковер. Для теплых кровель дополнительно укладывают слой пароизоляции и утеплитель. Состав теплых кровель показан на рис. 10.3. Уклон кровель с железобетонными плитами составляет 1/8...1/10.

Начиная с середины 60-х годов стали широко применять легкие эффективные утеплители: пенополистирольные сгораемые типа ПСБ-4 и самозатухающие типа ПСБ-4с с γ = 40кг/м3; пенополистирольные утеплители на фенольной основе типа ФРП-1 с γ до 60 кг/м3; пенополиуретановые типа ППУ с γ = 60...80 кг/м3, выпускаемые в виде плит толщиной 50...100 мм; несгораемые минераловатные утеплители типа мягких прошивных мат с γ = 180.. .200 кг/м3, трудносгораемых полужестких минераловатных плит толщиной до 60 мм с γ = 200...220 кг/м3 и трудносгораемых жестких минераловатных плит толщиной до 60...120 мм с γ = 220...250 кг/м3.

466

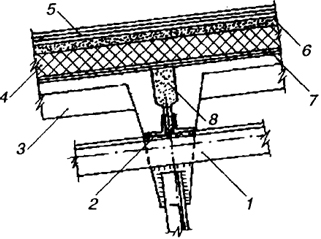

Рис. 10.3. Узел опирання железобетонных крупноразмерных ребристых плит на стропильные фермы: 1 - верхний пояс фермы; 2 - закладные детали штат; 3 - железобетонная плита; 4 - утеплитель; 5 - гидроизоляционный ковер из рубероида; 6 - цементная выравнивающая стяжка; 7 - пароизоляция из одного слоя рубероида на битумной мастике; 8 - заполнение стыка плит цементным раствором
Рис. 10.3. Узел опирання железобетонных крупноразмерных ребристых плит на стропильные фермы:
1 - верхний пояс фермы; 2 - закладные детали штат; 3 - железобетонная плита; 4 - утеплитель; 5 - гидроизоляционный ковер из рубероида; 6 - цементная выравнивающая стяжка; 7 - пароизоляция из одного слоя рубероида на битумной мастике; 8 - заполнение стыка плит цементным раствором

На основе этих утеплителей с 70-х годов для отапливаемых зданий широко применяют кровельные настилы с использованием стального профлиста в виде кровель раздельного типа, двухслойных безреберных монопанелей, трехслойных бескаркасных панелей типа "Сандвич" (см. рис. 10.4, б, в) и различные конструктивные решения каркасных двух- и трехслойных плит. В настоящее время требованиями пожарной безопасности ассортимент утеплителей и панелей на их основе существенно ограничен.

С точки зрения проектирования конструкций покрытий нас интересуют лишь несущие конструкции из металла. Поскольку настилы покрытий из листовой стали (см. рис. 10.4, а) были рассмотрены в первом томе (п. 8.3, [1]), сосредоточим внимание на покрытиях с использованием профилированных листов.

467
