9.2.4. Усиление колонн

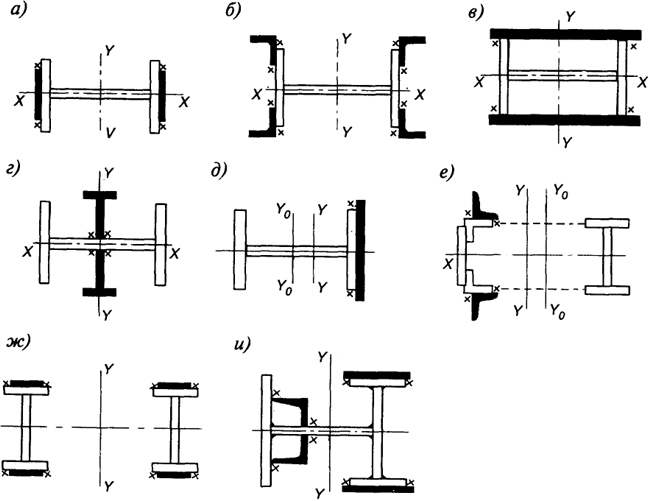

Усиление колонн требуется при большом увеличении нагрузок. Как и для других конструкций, усиление колонн может быть выполнено методом увеличения сечения и изменением конструктивной схемы. На рис.

454

9.18, а...и приведены некоторые схемы усиления увеличением сечений. При усилении центрально-сжатых колонн целесообразно не смещать центр тяжести усиленного сечения от линии действия продольной силы, поэтому для них следует принять симметричное усиление. Если несущая способность колонн определяется устойчивостью относительно оси у, то рационально усиление по схемам а, б. Если несущая способность колонн определяется устойчивостью относительно оси х, то рационально принимать схемы усиления б, в, г.

При усилении внецентренно сжатых колонн с преобладающими моментами одного знака целесообразна несимметричная схема усиления со смещением центра тяжести усиленного сечения в сторону действия момента (схемы д, е). Если моменты различных знаков близки по абсолютной величине, то так же как и для центрально-сжатых колонн следует использовать симметричные и близкие к ним схемы Усиления (ж, и).

Усиление колонн способом увеличения сечения достаточно эффективно и может выполняться практически при любом повышении нагрузок. Однако большая протяженность швов, необходимость в отдельных случаях разборки стенового ограждения, устройства подмостей по всей высоте колонны повышают трудоемкость работ по усилению.

455

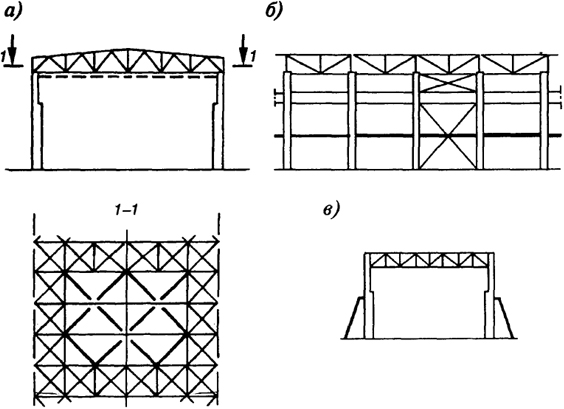

Рис. 9.19. Усиление колонн способом изменения конструктивной схемы
Рис. 9.19. Усиление колонн способом изменения конструктивной схемы

Наиболее просто изменить конструктивную схему колонны можно установкой распорок между колоннами (рис. 9.19, б). В результате уменьшается расчетная длина колонны из плоскости рамы. Применение этой схемы ограничено незначительным повышением нагрузок и имеет смысл в случае, когда несущая способность колонны определяется ее устойчивостью из плоскости рамы. В зданиях небольшой длины (48...84 м) с жесткими торцами и кровлей малой жесткости (асбоцементные листы по прогонам) к изменению конструктивной схемы приводит устройство жесткого диска в уровне нижних поясов ферм с помощью дополнительных связей по покрытию (рис. 9.19, а). В результате повышается поперечная жесткость здания, а колонну можно считать закрепленной от смещения в плоскости рамы. Повышает несущую способность колонны и установка подкосов, закрепляющих колонну в уровне подкрановых балок (рис. 9.19, в).

456
