1.2.3. Связи

Связи между фермами, создавая общую пространственную жесткость каркаса, обеспечивают заданную геометрию конструкций покрытия и удобство монтажа, закрепляют сжатые элементы из плоскости ригеля, перераспределяют на соседние рамы местные нагрузки, приложенные к одной раме.

Система связей покрытия (рис. 1.19) состоит из горизонтальных и вертикальных. Горизонтальные связи располагают в плоскостях нижних и верхних поясов ферм, вертикальные - в плоскостях опорных и некоторых других стоек ферм.

Горизонтальные поперечные связи по нижним поясам ферм 1 размещают в торцах температурных блоков, а при длинах этих блоков более 144 м дополнительно предусматривают поперечные связи в середине блока. Горизонтальные поперечные связи образуют путем объединения нижних поясов двух соседних стропильных ферм с помощью решетки. Полученные в результате такого объединения горизонтальные фермы выполняют две основные функции. Во-первых, они воспринимают от

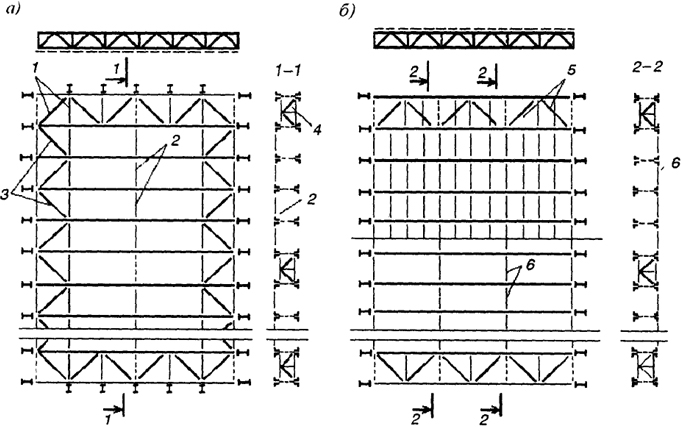

Рис. 1.19. Связи покрытия: а - связи по нижним поясам ферм; б - связи по верхним поясам ферм; 1 - поперечные горизонтальные связи по нижним поясам ферм (ветровая ферма); 2 - растяжки по нижним поясам; 3 - продольные горизонтальные связи по нижним поясам ферм; 4 - вертикальные связи покрытия; 5 - поперечные горизонтальные связи по верхним поясам ферм; 6 - распорки по верхним поясам ферм
Рис. 1.19. Связи покрытия:
а - связи по нижним поясам ферм; б - связи по верхним поясам ферм; 1 - поперечные горизонтальные связи по нижним поясам ферм (ветровая ферма); 2 - растяжки по нижним поясам; 3 - продольные горизонтальные связи по нижним поясам ферм; 4 - вертикальные связи покрытия; 5 - поперечные горизонтальные связи по верхним поясам ферм; 6 - распорки по верхним поясам ферм

31

стоек торцового фахверка ветровую нагрузку и передают ее на связи между колоннами и далее с их помощью - на фундаменты. Во-вторых, они закрепляют от смещений вертикальные связи и растяжки между нижними поясами ферм.

Распорки (растяжки) между нижними поясами ферм закрепляют эти пояса от смещений и тем самым сокращают их расчетную длину из плоскости фермы. Это способствует уменьшению вибрации нижних поясов ферм.

Горизонтальные продольные связи по нижним поясам ферм 3 служат опорами для верхних концов стоек продольного фахверка. Кроме того, эти связи при действии сосредоточенных крановых нагрузок, приложенных к одной раме, вовлекают в работу соседние рамы, что уменьшает местные поперечные деформации каркаса. Это позволяет избежать заклинивания мостовых кранов и расстройства ограждающих конструкций. Вот почему в однопролетных зданиях большой высоты, в зданиях с интенсивно работающими и тяжелыми мостовыми кранами, а также при наличии стоек продольного фахверка установка таких связей обязательна. В иных случаях эти связи можно не предусматривать.

Распорки 6 обеспечивают проектное положение ферм в процессе монтажа и ограничивают гибкость верхних поясов ферм из их плоскостей. Роль распорок могут выполнять прогоны, но только те из них, которые закреплены от смещений с помощью горизонтальных поперечных связей.

Горизонтальные поперечные связи по верхним поясам ферм 5 по конструкции и схемам размещения аналогичны связям по нижним поясам

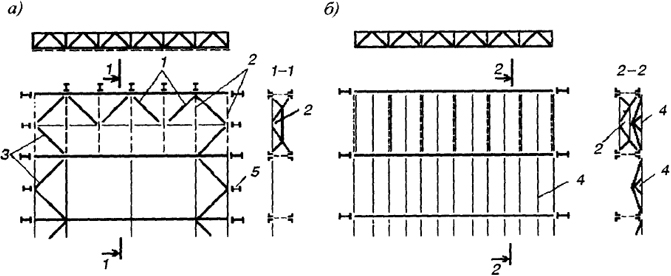

Рис. 1.20. Фрагмент связей при шаге колонн 12 м: а - связи по нижним поясам ферм; б - связи по верхним поясам ферм; 1 - поперечные горизонтальные связи; 2 - вертикальные связи; 3 - продольные горизонтальные связи; 4 - прогоны; 5 - стойки продольного фахверка
Рис. 1.20. Фрагмент связей при шаге колонн 12 м:
а - связи по нижним поясам ферм; б - связи по верхним поясам ферм; 1 - поперечные горизонтальные связи; 2 - вертикальные связи; 3 - продольные горизонтальные связи; 4 - прогоны; 5 - стойки продольного фахверка

32

ферм. Они служат для закрепления от смещений распорок по верхним поясам ферм и прогонов. От этих связей можно отказаться, если между соседними стропильными фермами связевого блока установить вертикальные связи (на рис. 1.19, б показаны пунктиром) и через них обеспечить прикрепление распорок к поперечным связям по нижним поясам ферм.

При наличии жесткого диска покрытия из панелей или профилированного настила распорки между фермами и поперечные связи по верхним поясам стропильных ферм нужны только на период монтажа.

При шаге ферм 12 м между фермами связевого блока устанавливают вертикальные связи, к которым прикрепляют дополнительный пояс поперечной связевой фермы по нижним поясам (рис. 1.20).

33
