1.2.2. Прогоны

Прогоны применяют в покрытиях с кровельными настилами из листовых плоских или профилированных элементов, перекрывающих пролет 1,5...3 м.

При шаге стропильных ферм 6 м применяют сплошные прогоны, которые выполняют из прокатных двутавров, прокатных или гнутых швеллеров. Швеллерное сечение при больших уклонах кровли соответствует удачной работе прогона на косой изгиб. Поскольку линия действия силы

29

Рис. 1.16. Схема работы прогона
Рис. 1.16. Схема работы прогона

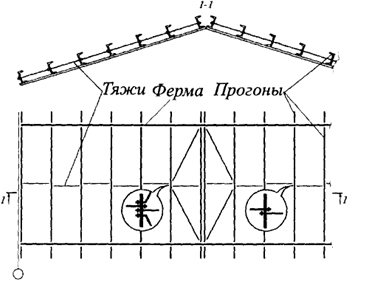

Рис. 1.17. Сплошные прогоны
Рис. 1.17. Сплошные прогоны

Р проходит близко от центра изгиба (рис. 1.16), прогон работает на изгиб без кручения.

Вертикальная сила Р передается на прогон в виде составляющих Ру и Рх , первая из которых без труда воспринимается прогоном, а вторая, при относительно малом моменте сопротивления сечения относительно оси у-у, требует снижения изгибающего момента. С этой целью пролет прогона в плоскости ската уменьшают с помощью тяжей, подкрепляющих прогоны в серединах или в третях пролета. Тяжи воспринимают опорные реакции от скатных составляющих нагрузок на прогоны и передают их в коньковые узлы стропильных ферм (рис. 1.17).

При шаге стропильных ферм 12 м применяют решетчатые прогоны, которые могут иметь различные конструктивные схемы (рис. 1.18, а). Недостатком решетчатых прогонов является высокая трудоемкость изготовления, обусловленная большим числом элементов и узловых деталей. Поэтому наибольшее распространение получил трехпанельный прогон, верхний пояс которого выполнен из двух швеллеров, а элементы решетки - из одиночных гнутых швеллеров (рис. 1.18, б).

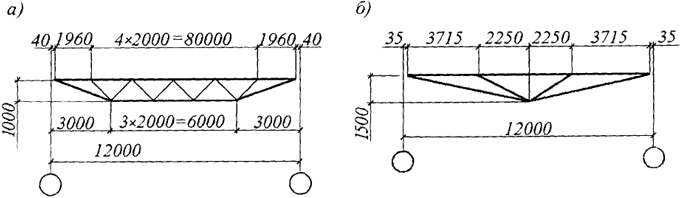

Рис. 1.18. Решетчатые прогоны
Рис. 1.18. Решетчатые прогоны

30
