2. ТИПЫ ЛЕСТНИЦ

2.1. Внутриквартирные лестницы

Внутриквартирные лестницы применяют в многоэтажном строительстве и в многоэтажных зданиях с помещениями в двух уровнях.

Внутриквартирные лестницы для экономии места допускается делать довольно крутыми с применением забежных ступеней (рис. 40). Для лестниц без забежных ступеней наибольший уклон допускается 1:1,1, с забежными ступенями - 1:1,25. Минимальная ширина марша - 0,9 м. На базе одномаршевых и двухмаршевых лестниц (рис. 41) разработаны приемы расположения лестниц с учетом конкретных условий жизни семьи (рис. 42 - 46).

49

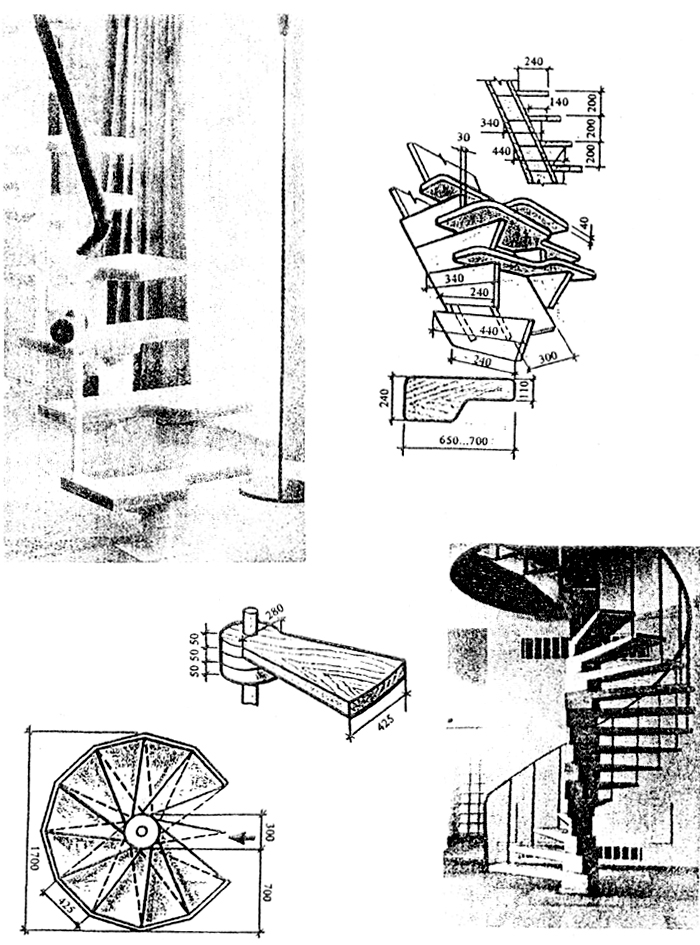

Рис. 40. Внутриквартирные лестницы в ограниченном пространстве
Рис. 40. Внутриквартирные лестницы в ограниченном пространстве

50

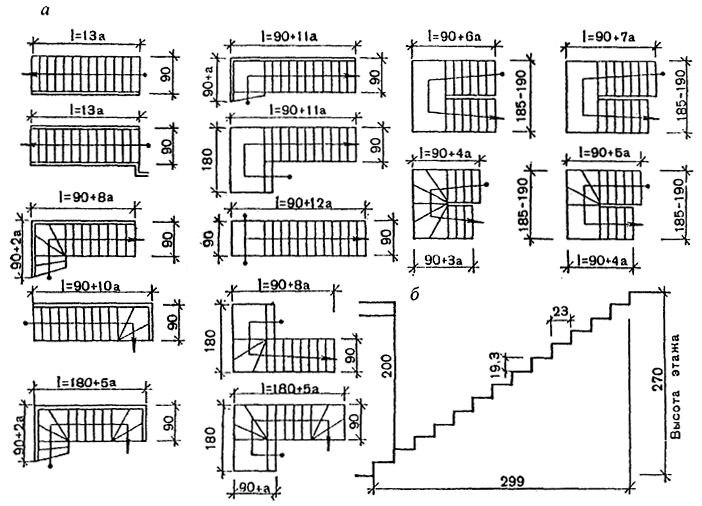

Рис. 41. Габариты внутриквартирных лестниц: а - план; б - разрез
Рис. 41. Габариты внутриквартирных лестниц:
а - план; б - разрез

Внутриквартирная лестница может быть открытой или ограниченной стенами (рис. 47). Открытые лестницы увеличивают и обогащают пространство помещений.

Лестницы устраивают в передней (рис. 48, а) или общей комнате (рис. 48, б). Расположение их в передней создает лучшую изоляцию отдельных помещений, а расположение в общей комнате обогащает ее интерьер. Если лестница расположена в передней, то пространство под ней может быть использовано для устройства шкафа или кладовой. На втором этаже она должна приводить в холл.

Такие лестницы делают облегченной конструкции, чаще всего деревянными. Деревянные лестницы собирают из мелкоразмерных элементов. Устраивают их по тетивам и косоурам.

В лестницах по тетивам (рис. 49) несущие элементы маршей (наклонные балки - тетивы) располагают сбоку. На площадочные балки их опирают с помощью специально вырезанных гнезд. Тетивы могут быть врезные и с прибоинами (см. табл. 3.1).

51

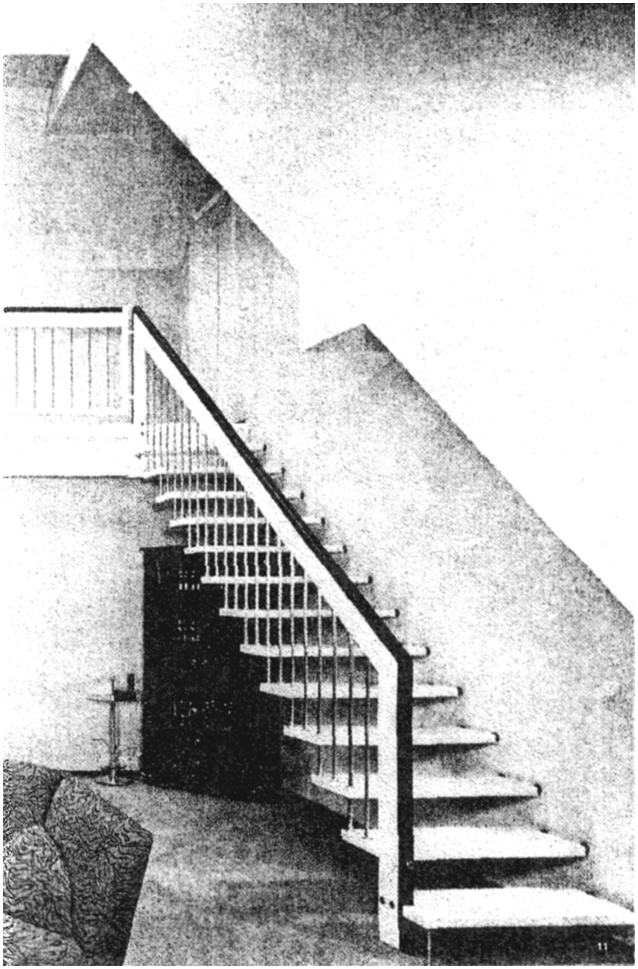

Рис. 42. Одномаршевая внутриквартирная лестница
Рис. 42. Одномаршевая внутриквартирная лестница

52

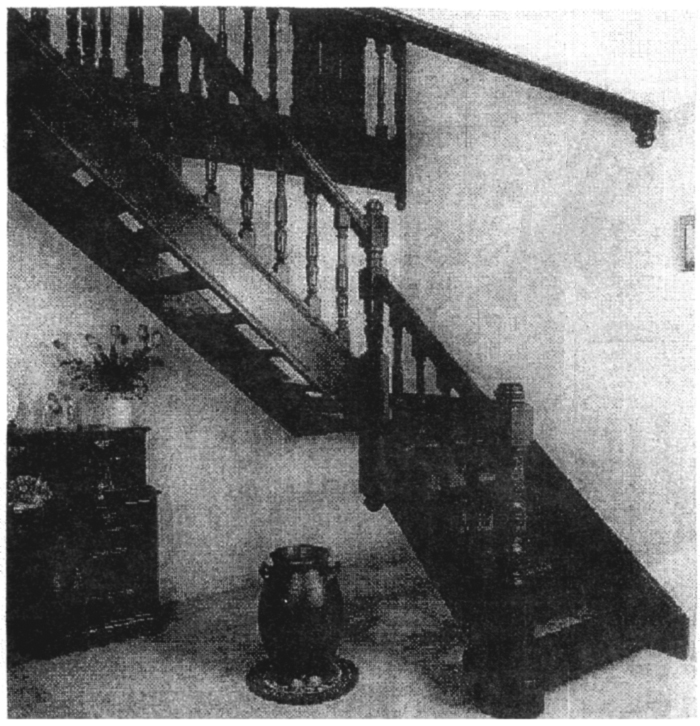

Рис. 43. Внутриквартирная лестница с поворотом на 90° с лестничной площадкой
Рис. 43. Внутриквартирная лестница с поворотом на 90° с лестничной площадкой

53

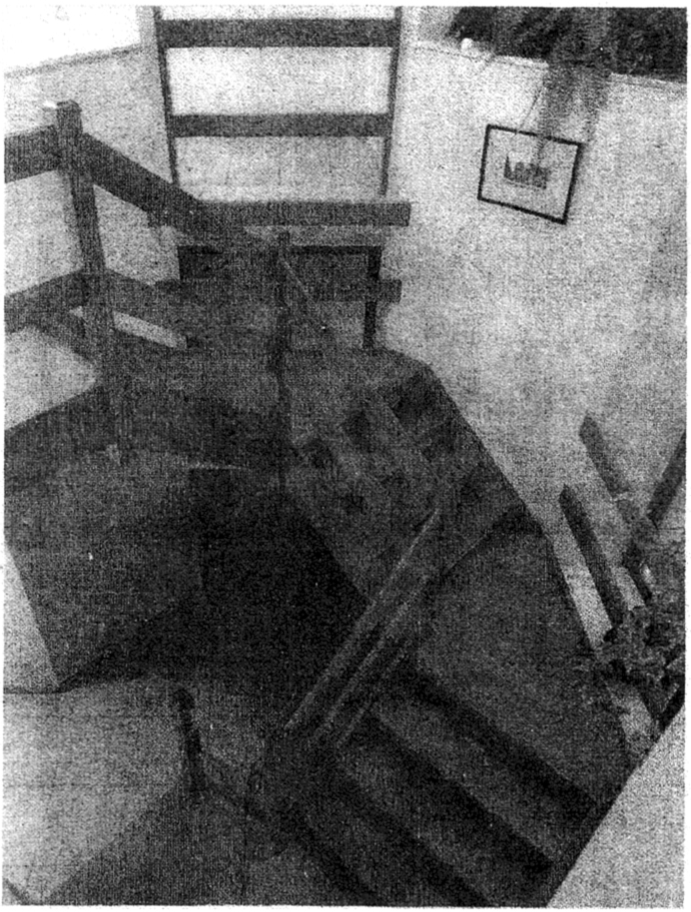

Рис. 44. Внутриквартирная четырехмаршевая лестница
Рис. 44. Внутриквартирная четырехмаршевая лестница

54

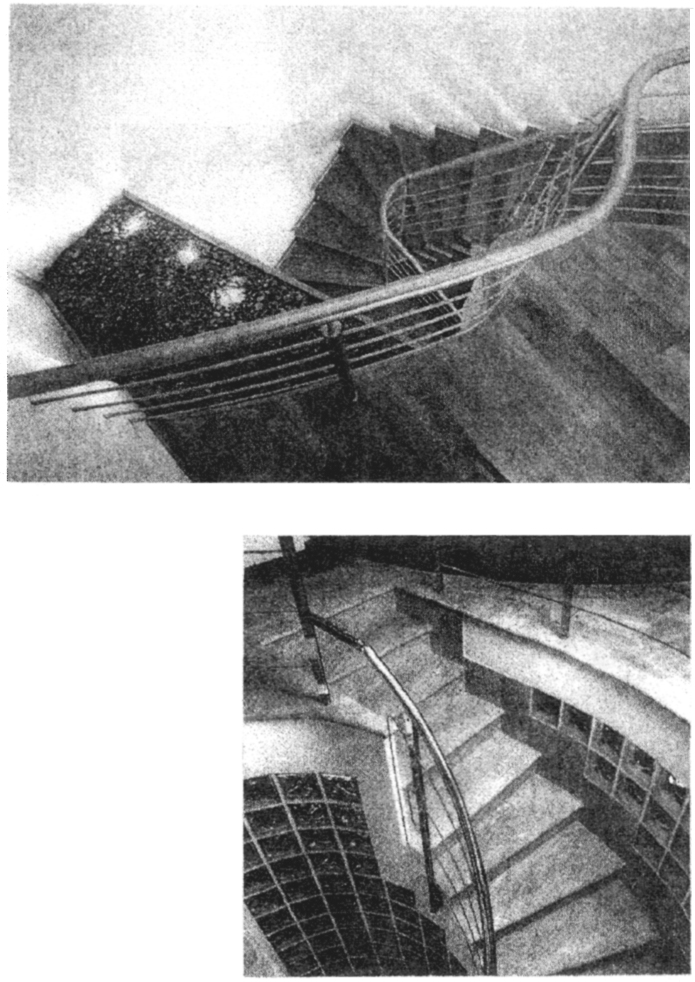

Рис. 45. Внутриквартирные лестницы с забежными ступенями
Рис. 45. Внутриквартирные лестницы с забежными ступенями

55

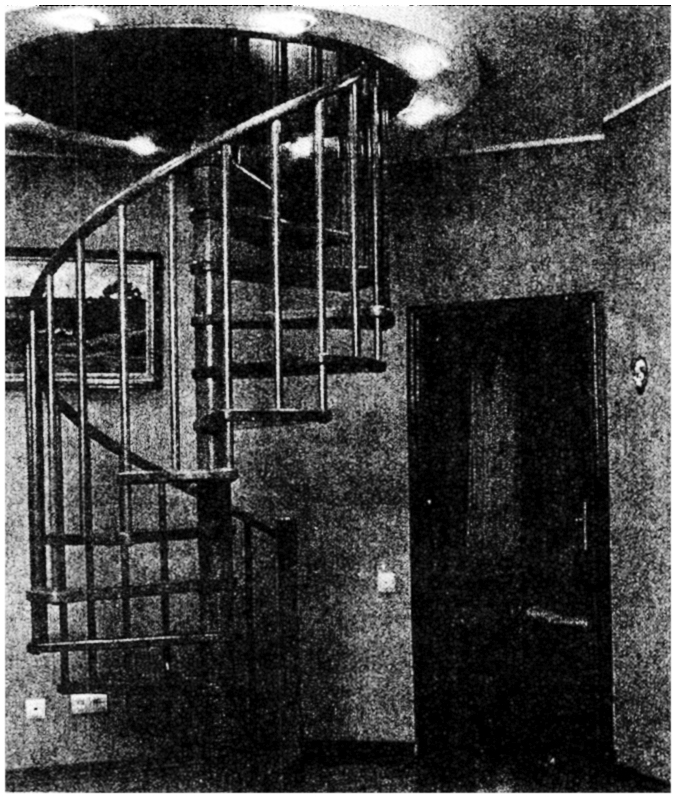

Рис. 46. Внутриквартирная винтовая лестница
Рис. 46. Внутриквартирная винтовая лестница

56

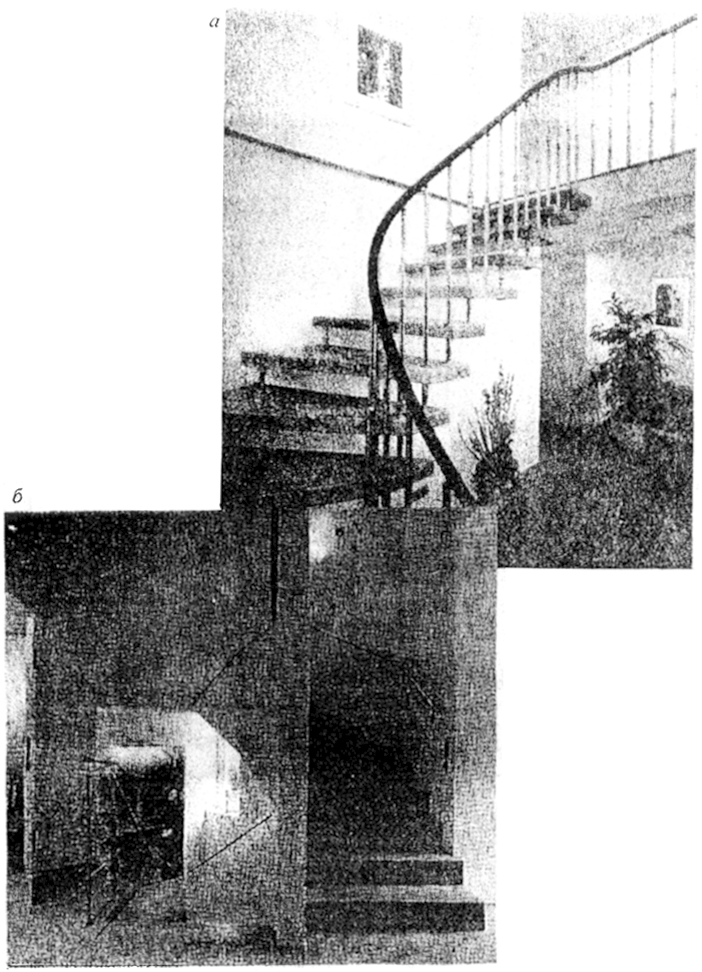

Рис. 47. Внутриквартирная лестница: а - открытая; б - ограниченная стенами
Рис. 47. Внутриквартирная лестница:
а - открытая; б - ограниченная стенами

57

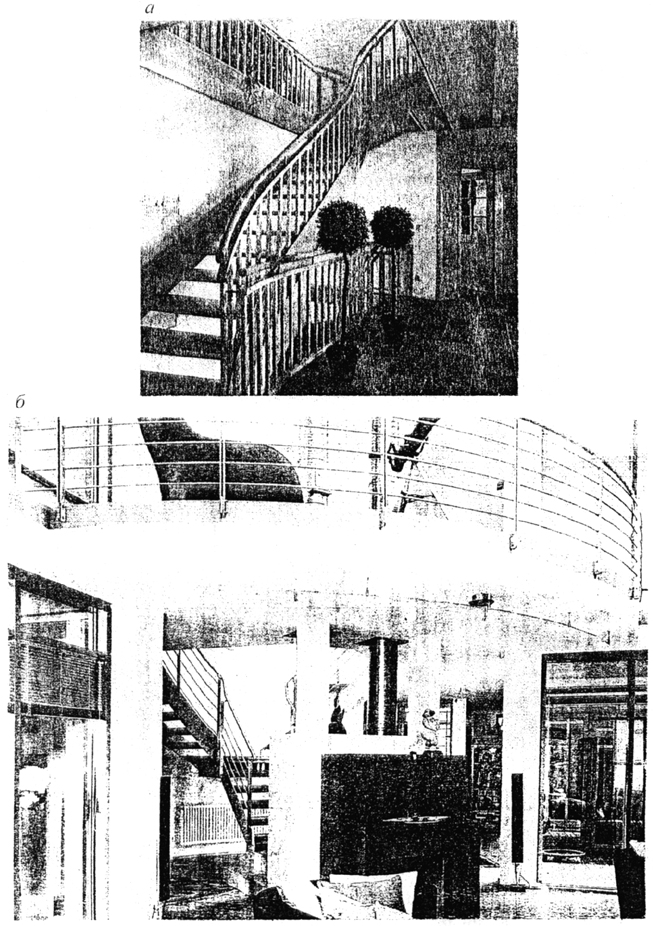

Рис. 48. Лестница в интерьере: а - в прихожей; б - в общей комнате
Рис. 48. Лестница в интерьере:
а - в прихожей; б - в общей комнате

58

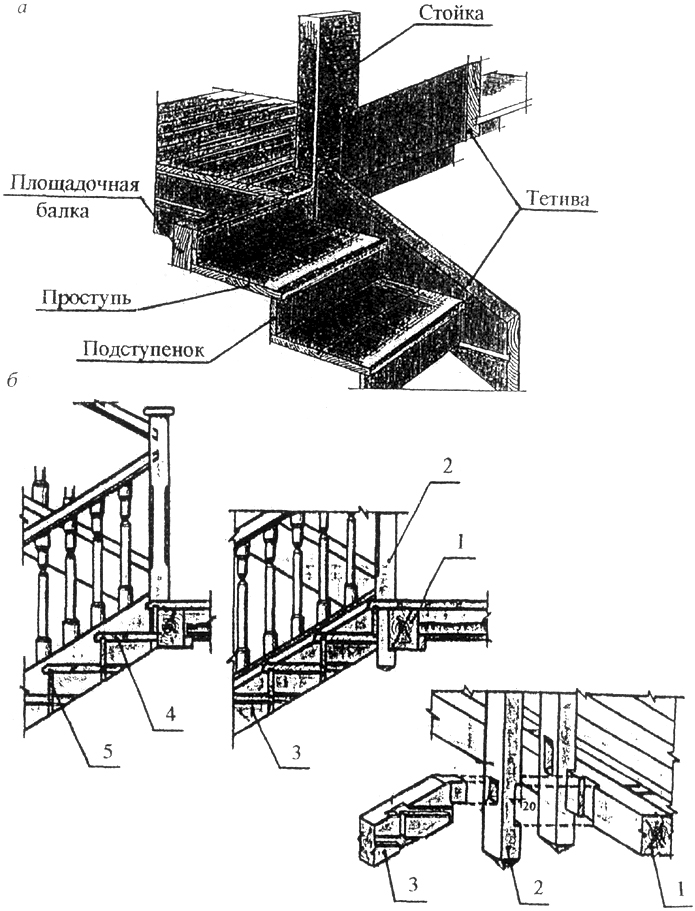

Рис. 49. Деревянная лестница на тетивах: а - общий вид; б - детали; 1 - площадочная балка; 2 - стойка; 3 - тетива с вырезками для ступеней; 4- проступь; 5 - подступенок
Рис. 49. Деревянная лестница на тетивах:
а - общий вид; б - детали; 1 - площадочная балка; 2 - стойка; 3 - тетива с вырезками для ступеней; 4- проступь; 5 - подступенок

59

При устройстве лестниц на косоурах (рис. 50) проступи кладут на вырезы в косоурах, выпуская их за наружную грань косоура на 20...50 мм.

Проступь делают на двух сплачиваемых в шпунт досок толщиной 37...50 мм, а подступенок - из одной доски толщиной 20...25 мм.

Ограждение выполняют деревянным.

Площадки и марши деревянных лестниц могут оставаться снизу открытыми, подшиваться снизу чисто остроганными досками или оштукатуриваться по черной подшивке.

В прил. В представлены конструктивные элементы лестниц, в прил. Д - узлы.

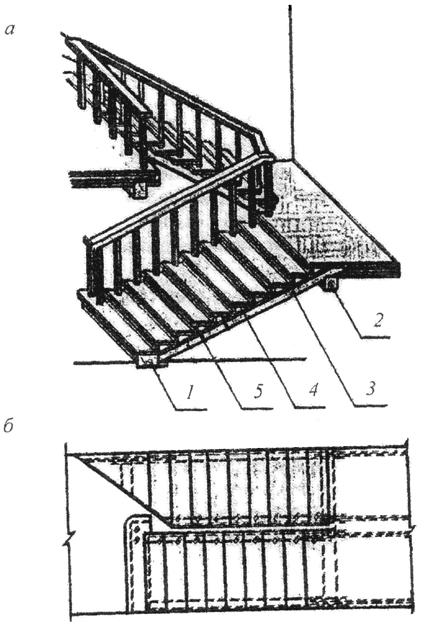

Рис. 50. Деревянная лестница на косоурах: а - общий вид; б - план; 1 - подкосоурная балка; 2 - площадочная балка; 3 - косоур; 4 - проступь; 5 - подступенок
Рис. 50. Деревянная лестница на косоурах:
а - общий вид; б - план; 1 - подкосоурная балка; 2 - площадочная балка; 3 - косоур; 4 - проступь; 5 - подступенок

60
