1.4. Размещение лестниц

Размещение лестниц в плане зависит от назначения, размеров и компоновки здания и должно обеспечивать удобную эвакуацию всех находящихся в здании.

В жилых зданиях лестничные клетки располагают в центре секции, группируя вокруг них квартиры. При ширине здания до 12 м лестничная клетка располагается у одной из наружных стен (см. рис. 38, а), в зданиях шириной 14 - 16 м лестницы делают с расширенной этажной площадкой (рис. 38, б), для широких зданий (18 - 19 м) с 7 - 9 квартирами на этаже, выходящих на одну лестницу, лестничную клетку можно располагать в середине корпуса (рис. 38, в).

В зданиях с коридорной и галерейкой системой планировки (жилые дома, гостиницы и общежития, административные, лечебные, учебные здания) лестницы располагают там, где это возможно по условиям планировки (рис. 39).

Во всех зданиях, имеющих более трех этажей, должно быть не менее двух лестничных клеток.

46

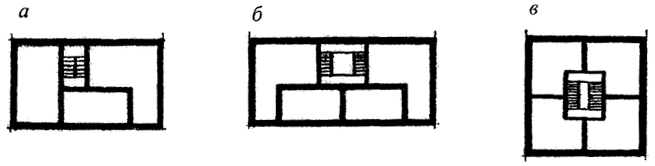

Рис. 38. Размещение лестниц в секционных домах: а - у наружной стены; б - с расширенной этажной площадкой; в - в середине здания
Рис. 38. Размещение лестниц в секционных домах:
а - у наружной стены; б - с расширенной этажной площадкой; в - в середине здания

Расстояние от двери наиболее удаленного помещения до лестничной клетки или выхода наружу следует принимать согласно нормам [1 - 4] по табл. 4 - 6.

Таблица 4 - Расстояние от помещений жилых зданий до лестничной клетки или выхода наружу

Степень огнестойкости Наибольшее расстояние от двери квартиры или комнаты в общежитиях до выхода, м
при расположении между лестничными клетками или наружными входами при выходах в тупиковый коридор или галерею
I 40 25
II 40 25
III 30 20
III б, IV 25 15
III а, IV а, V 20 10

Таблица 5 - Расстояние от наиболее удаленного помещения, расположенного между лестничными клетками административно-бытового здания, до выхода на лестничную клетку или наружу

Степень огнестойкости здания Расстояние, м, при плотности людского потока в коридоре*, чел/м2
До 2 Свыше 2 до 3 Свыше 3 до 4 Свыше 4 до 5
I, II 60 50 40 30
III, III а, III б 40 35 30 25
IV, IV а, V 30 25 20 15

Примечание. Расстояние до выхода на лестничную клетку из помещений с выходами в тупиковый коридор следует уменьшить в 2 раза.

47

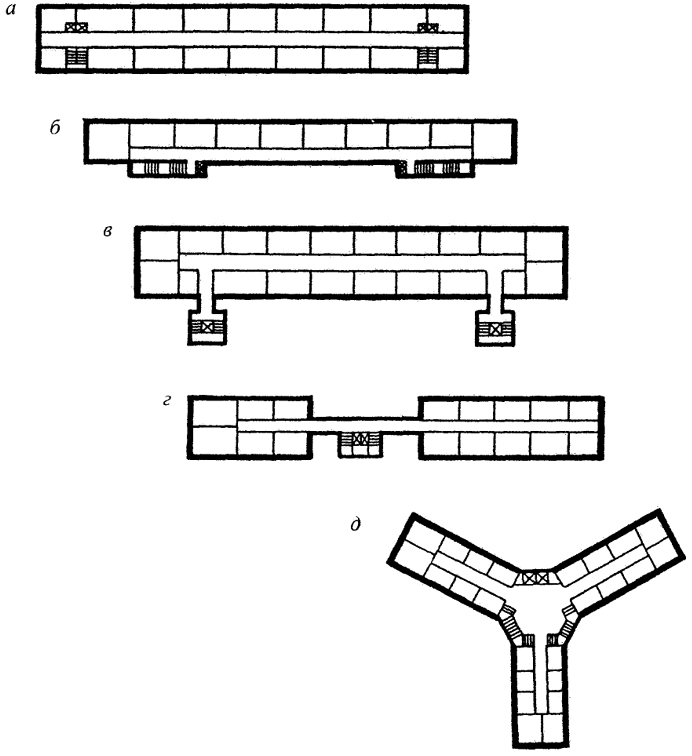

Рис. 39. Размещение лестниц в домах коридорной и галерейкой планировки: а - встроенные; б - пристроенные; в - вытесненные из габаритов здания; г - вынесенные и обслуживающие два дома; д - центрально расположенные
Рис. 39. Размещение лестниц в домах коридорной и галерейкой планировки:
а - встроенные; б - пристроенные; в - вытесненные из габаритов здания; г - вынесенные и обслуживающие два дома; д - центрально расположенные

48

В зданиях общественного назначения главные лестницы иногда делают открытыми. В этом случае каждое помещение, примыкающее к такой лестнице, должно иметь выход на лестницу, замкнутую в лестничную клетку.

Таблица 6 - Расстояние от двери наиболее удаленных помещений общественных зданий до выхода наружу или на лестничную клетку

Степень огнестойкости здания Расстояние, м, при плотности людского потока*, чел/м2
До 2 Свыше 2 до 3 Свыше 3 до 4 Свыше 4 до 5 Свыше 5
A. Из помещений, расположенных между лестничными клетками или наружными выходами
I - III 60 50 40 35 20
III б, IV 40 35 30 25 15
III а, IV а, V 30 25 20 15 10
Б. Из помещений с выходами в тупиковый коридор или холл
I - III 30 25 20 15 10
III б, IV 20 15 15 10 7
III а, IV а, V 15 10 10 5 5

Во всех зданиях высотой более трех этажей должны быть устроены наружные пожарные лестницы (см. раздел 2.4).

49


* Отношение числа эвакуируемых из помещений в коридор к площади этого коридора.
* Отношение числа эвакуируемых из помещений к площади пути эвакуации.
