1.3.2. Обеспечение неутомительности подъема

Неутомительность подъема определяется удобством ходьбы по лестницам, обеспечением нормального ритма движения и зависит от уклонов маршей, формы и размеров ступеней, их числа в марше, освещения лестниц естественным светом и ограждения.

Размер ступеней должен быть таким, чтобы сохранился примерно тот же ритм движения, который был у человека на горизонтальном участке пути! Установлено, что для этого ширина проступи должна быть не меньше длины ступни человека (не менее 25 см), высота подступенка - не менее 15 и не более 18 см (рис. 28, а), а удвоенная высота подступенка (а) и ширина проступи (в) в сумме должна равняться среднему шагу человека, т.е.

2а + в = 570 - 640 мм,

где а - высота подступенка; в - ширина проступи.

Марши лестницы проектируют, как правило, с одинаковым размером и числом ступеней, поскольку неодинаковое число ступеней в маршах лестницы и различный их размер нарушают ритм движения.

Существенное значение имеет и одинаковый размер ступени по ее длине. Это требование нарушается при проектировании лестниц с забежными ступенями. Лестницы с забежными ступенями более экономичны с точки зрения использования объема помещения. Однако забежные лестницы

34

имеют различный размер проступи по длине ступени. У перил этот размер минимален, причем ширина проступи недостаточна для того, чтобы разместилась ступня человека (рис. 28, б). В результате этого положение человека при движении по такой лестнице весьма неустойчиво. Поэтому область применения лестниц с забежными ступенями ограничена.

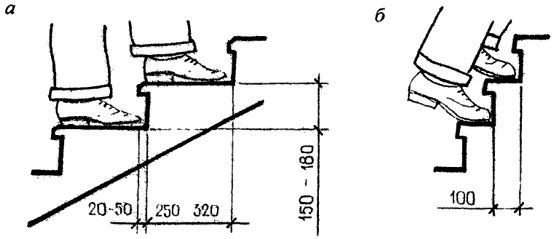

Рис. 28. Размеры ступеней: а - нормальных; б - забежных
Рис. 28. Размеры ступеней: а - нормальных; б - забежных

Размеры ступени определяют угол наклона марта.

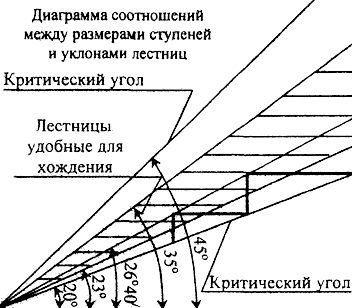

В табл. 3 приведены размеры ступеней и соотношения между размерами ступеней и уклонами.

Таблица 3 - Размеры ступеней

Размер ступеней Угол наклона
ширина высота
40 10 14° 10′
38 11 16° 20′
36 12 18° 30′
34 13 21° 00′
32 14 23° 10′
30 15 26° 40′
28 16 29° 50′
26 17 33° 10′
24 18 37° 00′
22 16 40° 50′
20 20 45° 00′

Размеры лестницы и лестничной клетки определяются в зависимости от высоты этажа, схемы лестницы и размера ступеней.

Пример расчета и графического построения лестницы приведен в прил. А.

35

Отметку уровня пола лестничных площадок принижают на 20 - 30 мм выше отметки чистого пола примыкающих помещений.

Лестничные клетки должны освещаться естественным светом через окна в наружных стенах (рис. 29).

Для обеспечения удобства ходьбы до лестницам и создания опоры для движущихся людей служат ограждения (перила), которые должны быть не только прочными, но и архитектурно выразительными.

Ограждения лестниц могут быть решетчатые, состоящие из вертикальных металлических стоек и наклонного поручня, и сплошные (рис. 30 - 32) Высота ограждений должна быть не ниже 90 см от линии гребня ступеней.

Ограждения лестниц крепят к боковой плоскости марша или площадки, либо на поверхности ступеней (см. прил. Д).

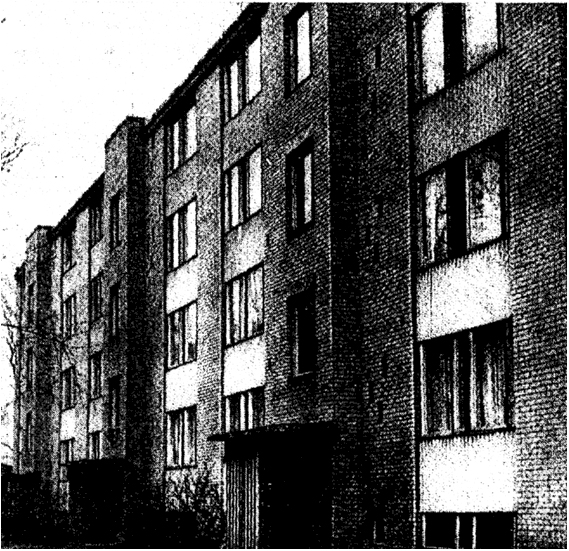

Рис. 29. Лестничная клетка с естественным освещением как композиционный элемент фасада жилого дома (60-е годы)
Рис. 29. Лестничная клетка с естественным освещением как композиционный элемент фасада жилого дома (60-е годы)

36

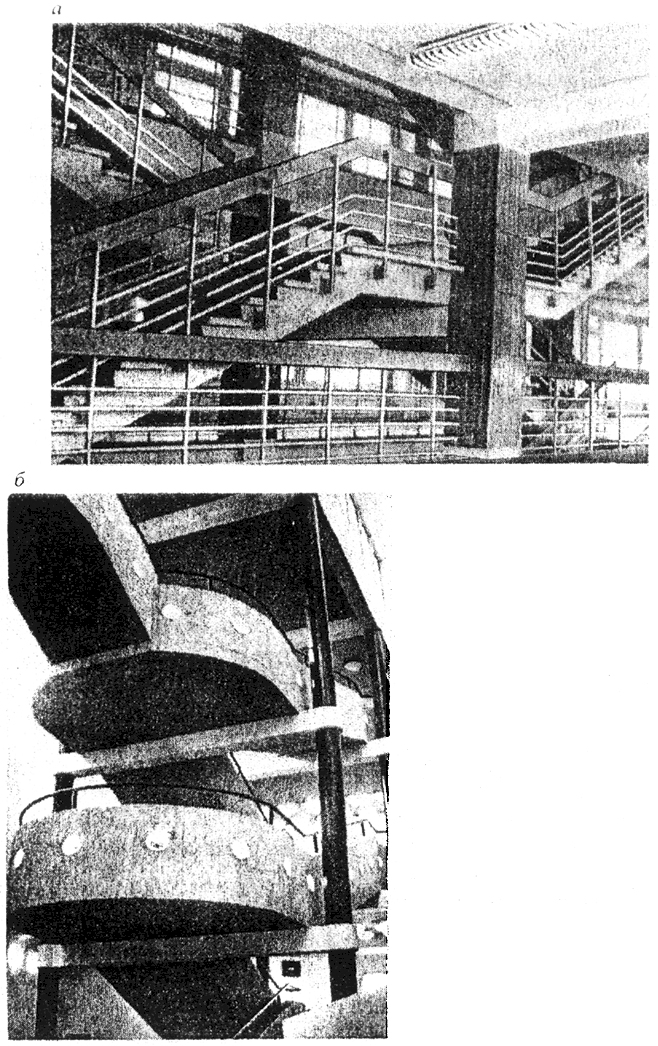

Рис. 30. Ограждения внутренних лестниц: а - решетчатые; б - сплошные
Рис. 30. Ограждения внутренних лестниц:
а - решетчатые; б - сплошные

37

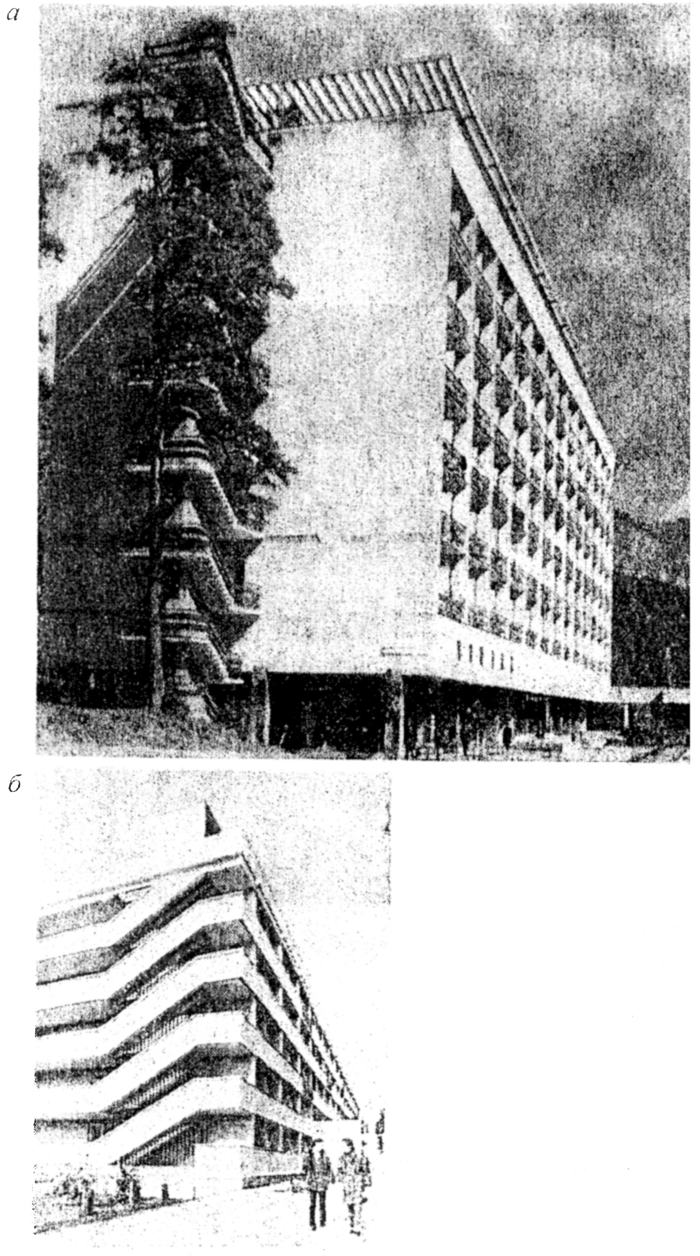

Рис. 31. Ограждения наружных лестниц: а - решетчатые; б - сплошные
Рис. 31. Ограждения наружных лестниц:
а - решетчатые; б - сплошные

38

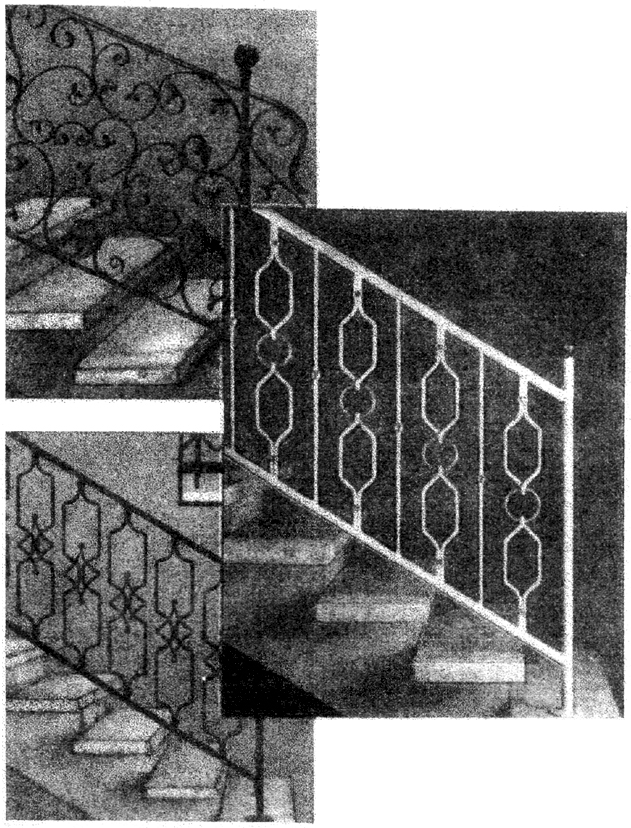

Рис. 32. Решетчатые ограждения лестниц малоэтажных жилых домов
Рис. 32. Решетчатые ограждения лестниц малоэтажных жилых домов

39
