| Лифты общего назначения |
Лифты для жилых зданий |
Лифты для общественных зданий (офисы, банки, гостиницы и т.д.) |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| Номинальная грузоподъемность, кг |
320 |
400 |
630 |
1000 |
630 |
800 |
1000 |
1250 |
1600 |
| Кабина: ширина, мм |
900 |
1100 |
1100 |
1350 |
1600 |
1950 |
| глубина, мм |
1000 |
1400 |
2100 |
1400 |
1750 |
| высота, мм |
2200 |
2200 |
2300 |
| Двери кабины и шахты: ширина, мм |
700 |
800 |
800 |
1100 |
| высота, мм |
2000 |
2000 |
2100 |
| тип |
Односторонняя раздвижная |
Центральная раздвижная |
| * |
Центральная раздвижная |
| Шахта: ширина, мм, при односторонней раздвижной двери |
1400 |
1600 |
* |
| при центральной раздвижной двери |
* |
1800 |
1800 |
1900 |
2400 |
2600 |
| глубина, мм |
1600 |
1900 |
2600 |
2100 |
2300 |
2600 |
| Глубина приямка, мм Vном. = 0,40 м/с |
1400 |
* |
| Vном. = 0,63 м/с |
1400 |
1400 |
1600 |
Vном. = 1,0 м/с
Vном. = 1,6 м/с |
* |
1600 |
1600 |
| Vном. = 2,5 м/с |
* |
2200 |
* |
2200 |
| Высота шахты от верхней остановки, мм Vном. = 0,40 м/с |
3600 |
* |
| Vном. = 0,63 м/с |
3600 |
| Vном. = 1,0 м/с |
3700 |
3800 |
4200 |
4400 |
| Vном. = 1,6 м/с |
3800 |
4000 |
4200 |
4400 |
| Vном. = 2,5 м/с |
* |
5000 |
* |
5000 |
5200 |
5400 |
152
Продолжение приложения Е
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| Машинное помещение для гидравлических лифтов: |
Ширина или глубина шахты - 2000 мм |
* |
| высота, мм |
2000 |
|
Машинное помещение для электрических лифтов:
Vном. = 0,63 м/с площадь, м2 |
6 |
7,5 |
10 |
12 |
15 |
20 |
22 |
25 |
| Ширина, мм |
1600 |
2200 |
2400 |
2500 |
3200 |
| глубина, мм |
3000 |
3200 |
3700 |
4200 |
3700 |
4900 |
5500 |
| Высота, мм |
2000 |
2200 |
2400 |
2800 |
Vном. = 1,0 м/с
площадь, м2 |
6 |
7,5 |
10 |
12 |
15 |
20 |
22 |
25 |
| Ширина, мм |
1600 |
2200 |
2400 |
2500 |
3200 |
| глубина, мм |
3000 |
3200 |
3700 |
4200 |
3700 |
4900 |
5500 |
| Высота, мм |
2000 |
2200 |
2400 |
2800 |
Vном. = 1,6 м/с
площадь, м2 |
* |
10 |
12 |
14 |
15 |
20 |
22 |
25 |
| ширина, мм |
* |
2200 |
2400 |
2500 |
3200 |
| глубина, мм |
* |
3200 |
3700 |
4200 |
3700 |
4900 |
5500 |
| высота мм |
* |
2200 |
2200 |
2400 |
2800 |
Vном. = 2,5 м/с
площадь, м2 |
* |
14 |
16 |
* |
18 |
20 |
22 |
25 |
| ширина, мм |
* |
2800 |
* |
2800 |
3200 |
| глубина, мм |
* |
2200 |
4200 |
* |
4900 |
5500 |
| высота, мм |
* |
2600 |
* |
2800 |
* Нестандартный лифт.

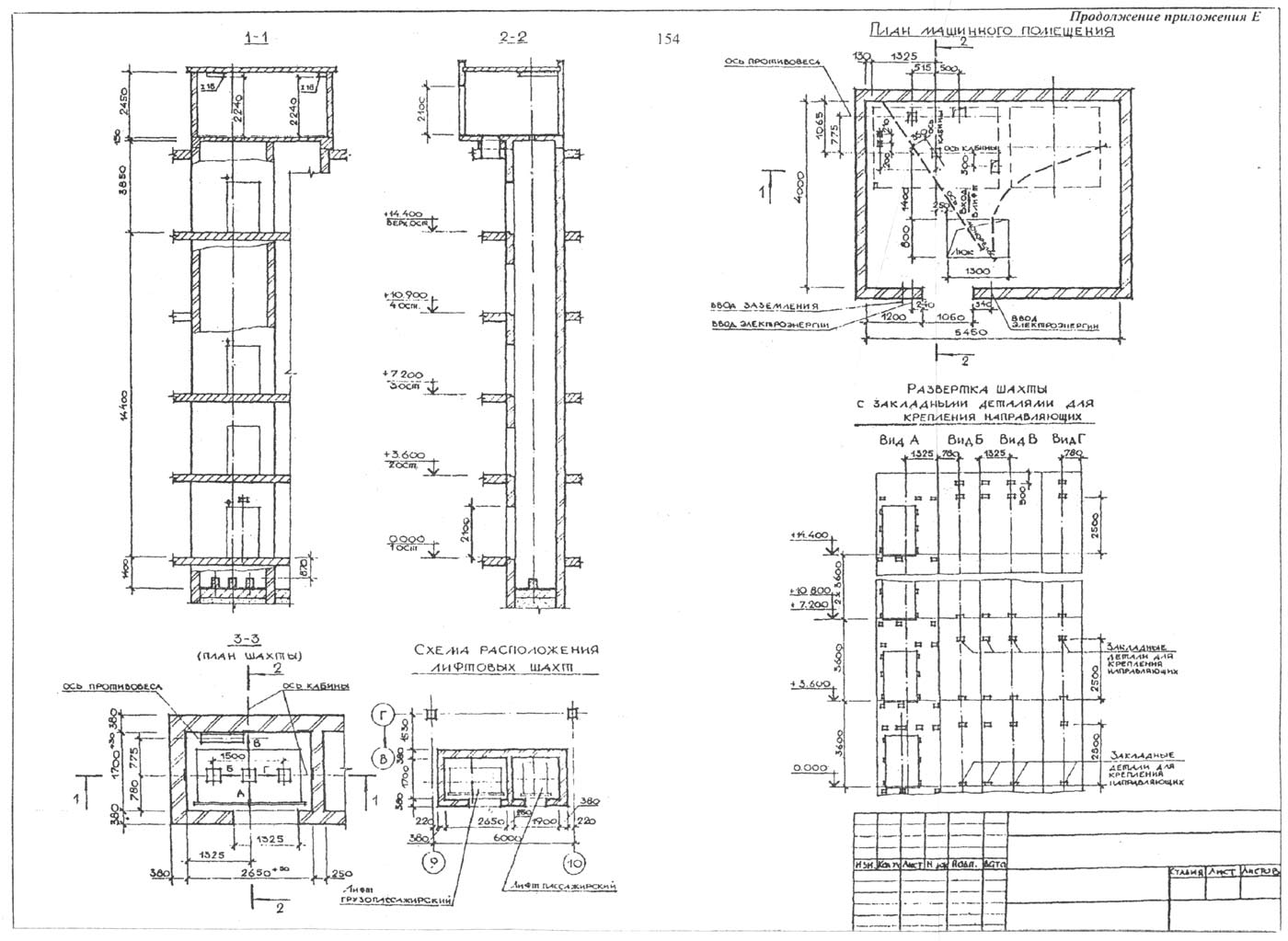

Пример оформления рабочего чертежа лифтов приведен на с. 154.
153
|
