Приложение Д

Конструктивные узлы лестниц

Предложенные типы узлов могут быть использованы в качестве исходных при разработке конструкции лестницы в проекте.

Таблица Д.1 - Перечень узлов

Номер узла Наименование узла Лист Страница

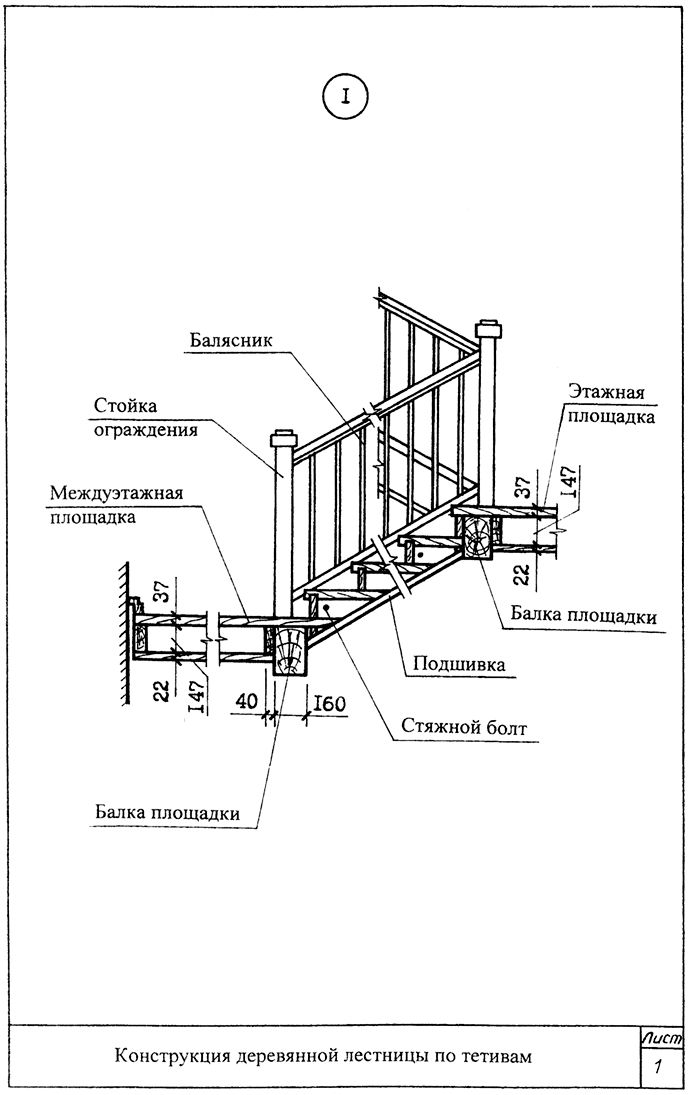

1 Конструкция деревянной лестницы на тетивах 1 134

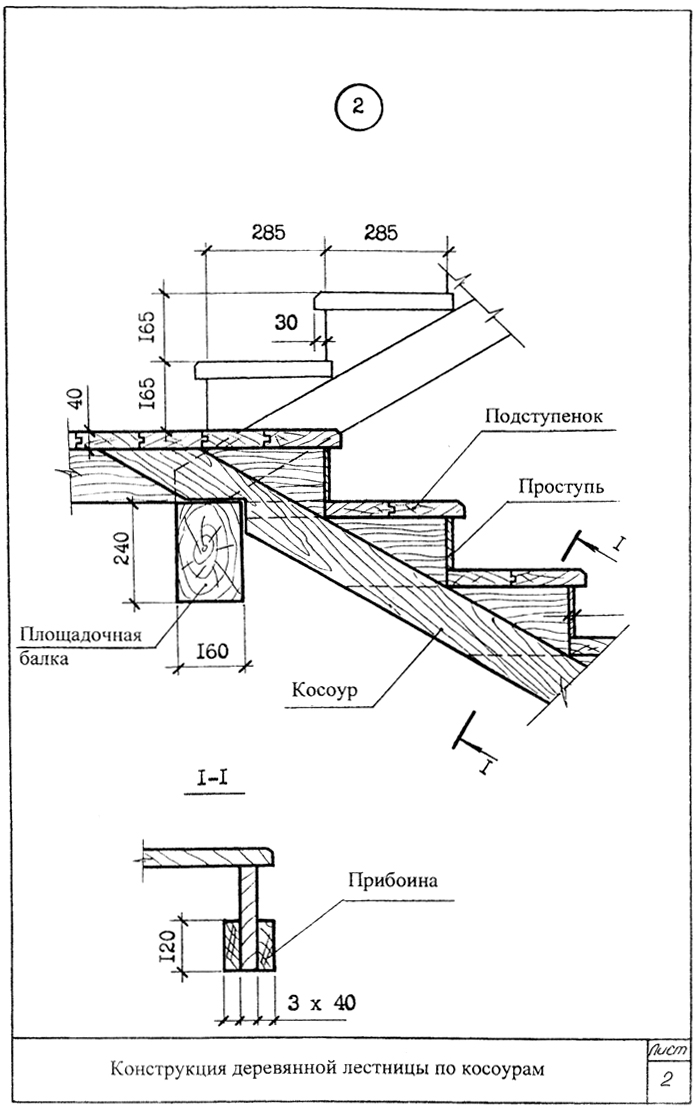

2 Конструкция деревянной лестницы по косоурам 2 135

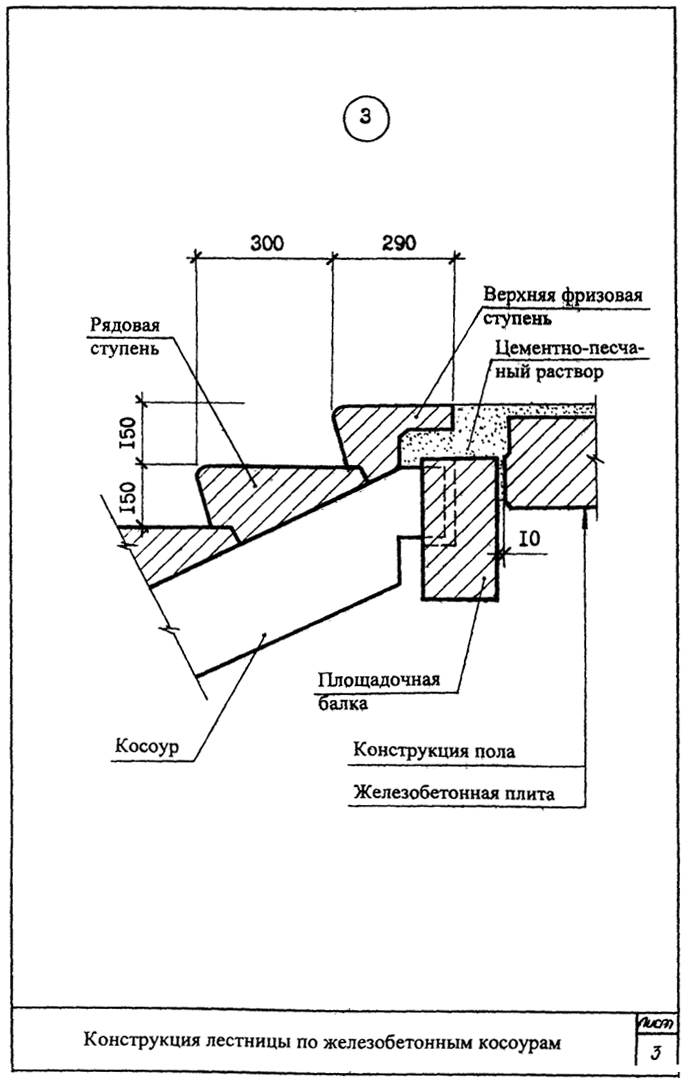

3 Конструкция лестницы по железобетонным косоурам 3 136

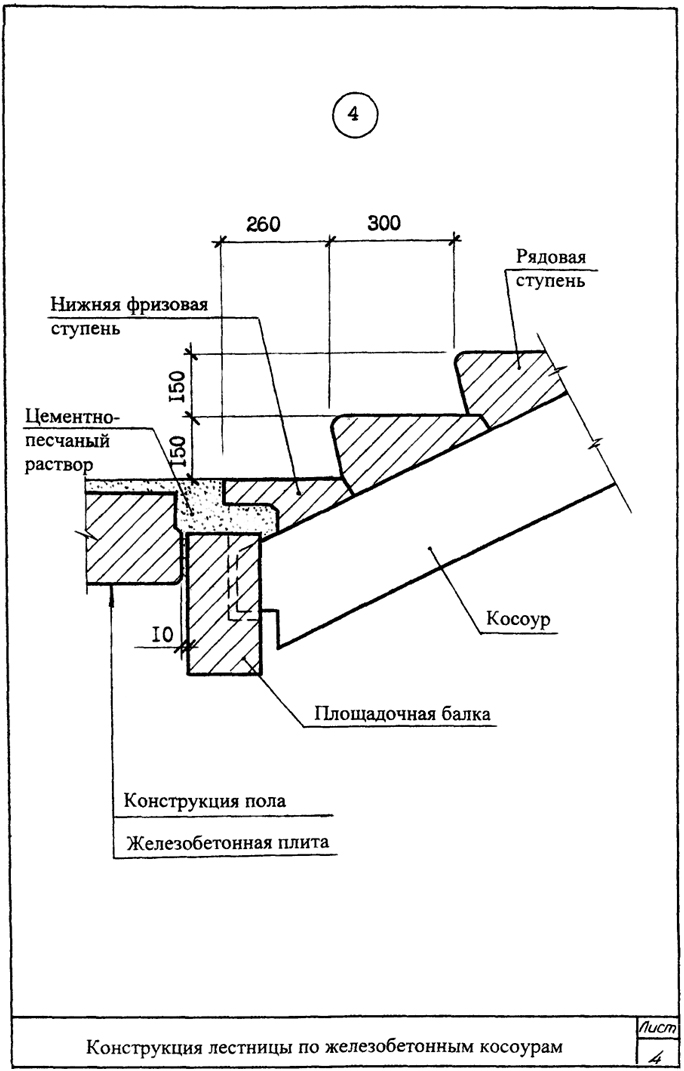

4 Конструкция лестницы по железобетонным косоурам 4 137

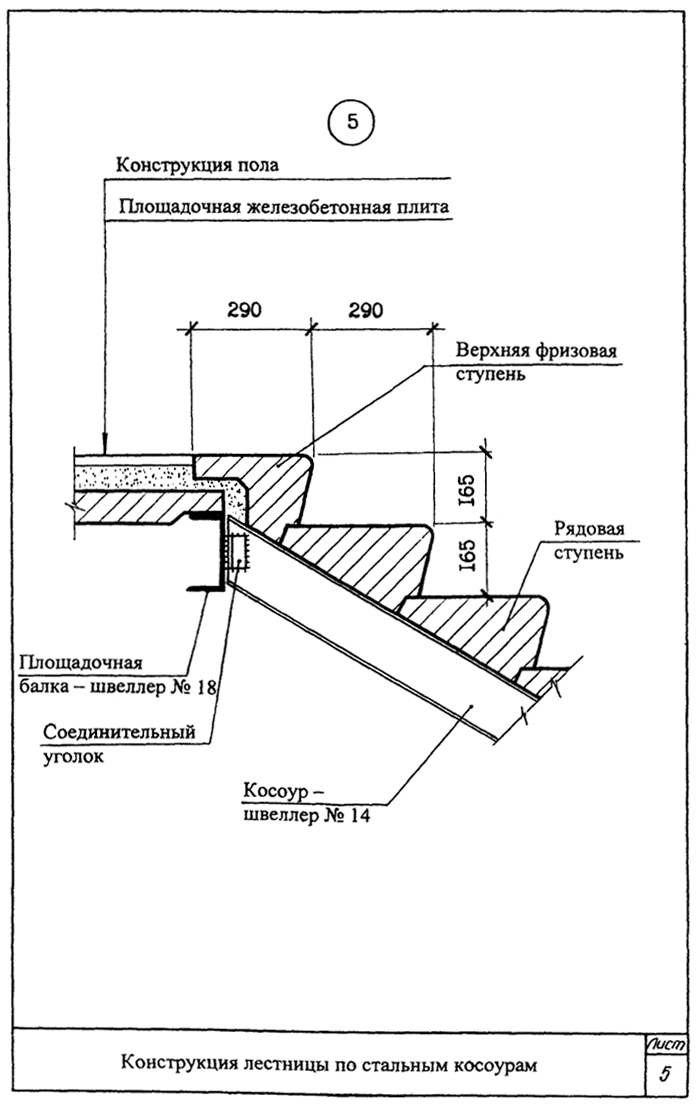

5 Конструкция лестницы по стальным косоурам 5 138

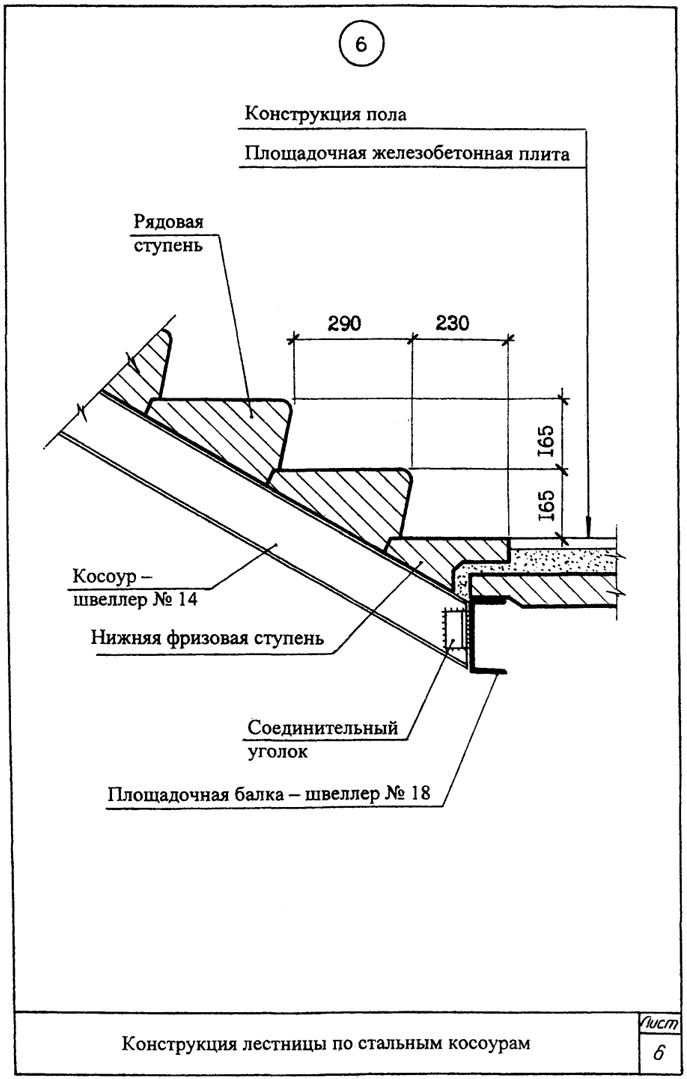

6 Конструкция лестницы по стальным косоурам 6 139

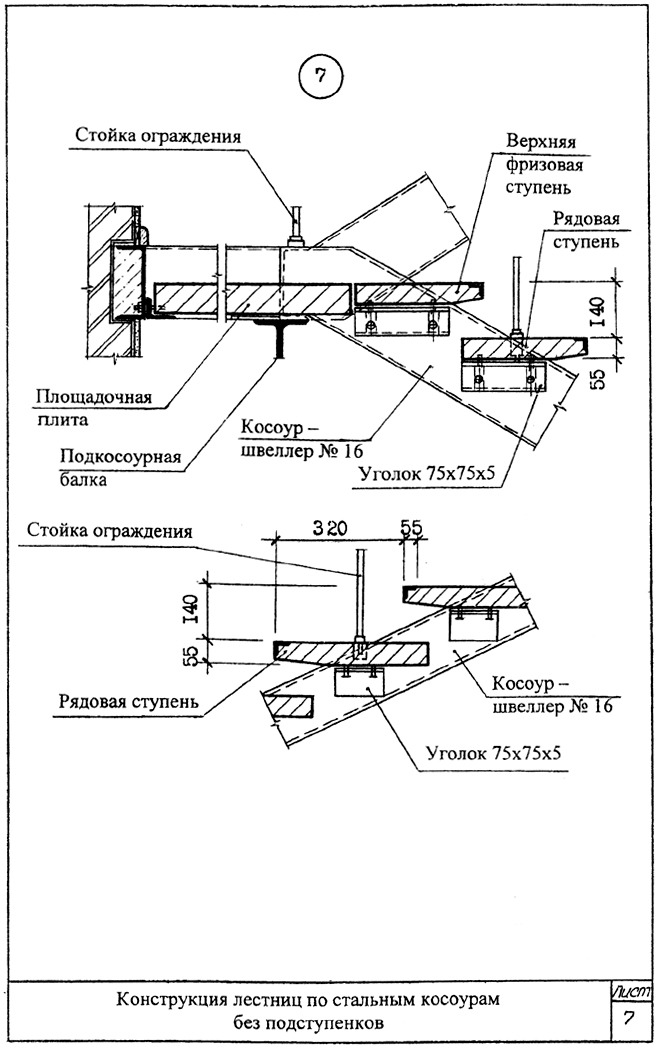

7 Конструкция лестниц по стальным косоурам без подступенков 7 140

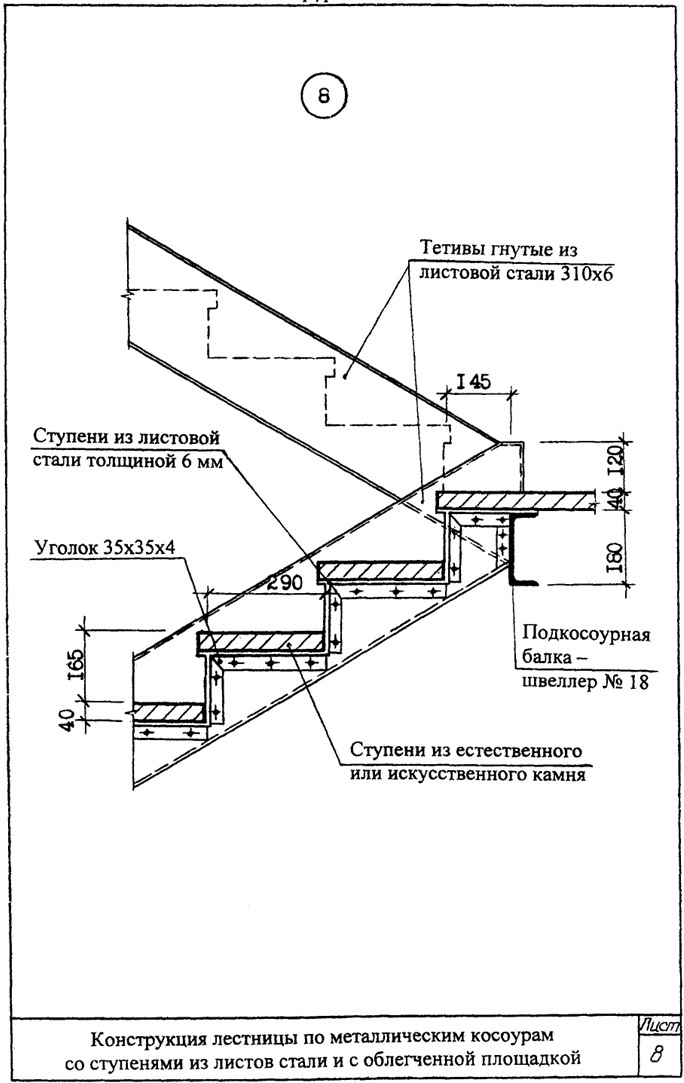

8 Конструкция лестницы по металлическим косоурам со ступенями из листов стали и с облегченной площадкой 8 141

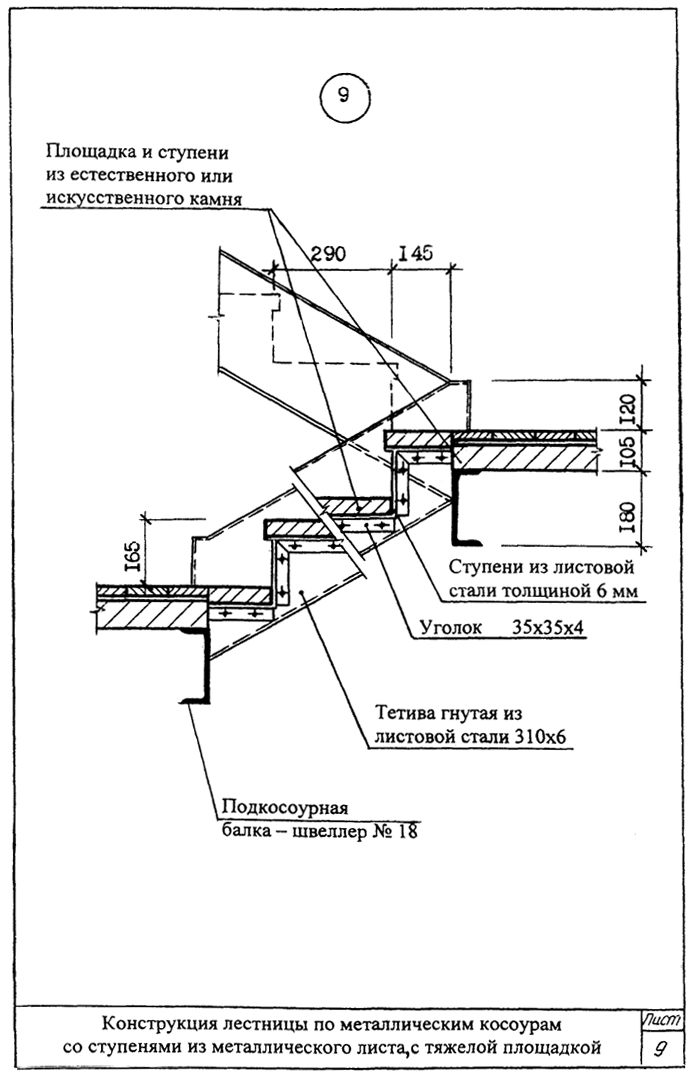

9 Конструкция лестниц по металлическим косоурам со ступенями из металлического листа и с тяжелой площадкой 9 142

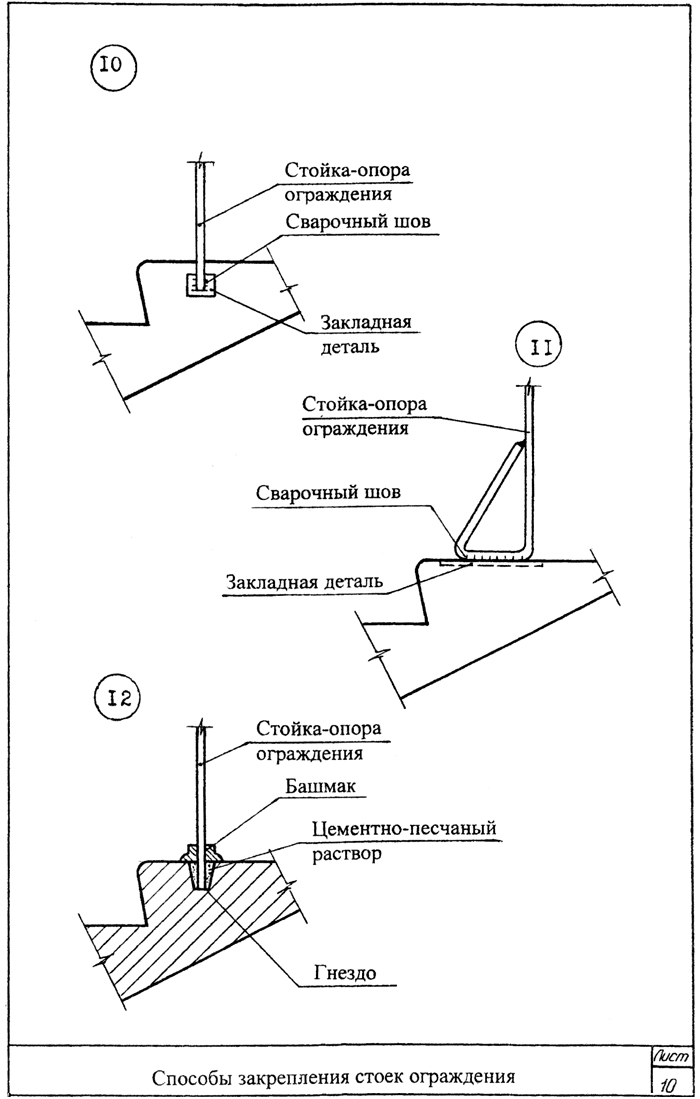

10,11,12 Способы крепления стоек ограждения 10 143

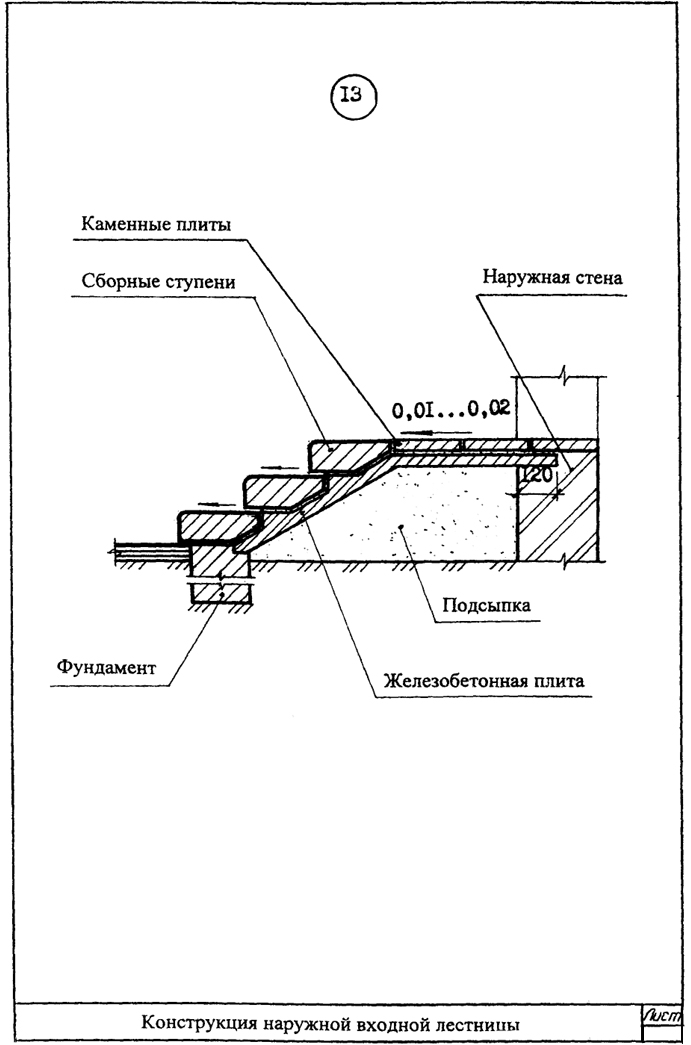

13 Конструкция наружной входной лестницы с каменными ступенями 11 144

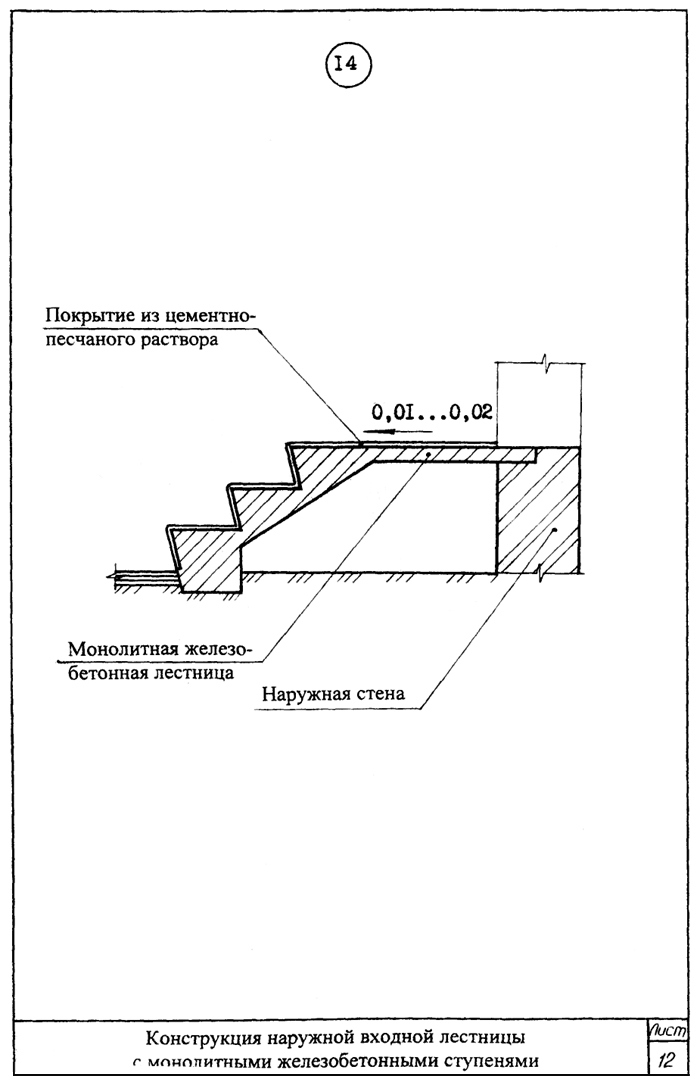

14 Конструкция наружной входной лестницы с монолитными железобетонными ступенями 12 145

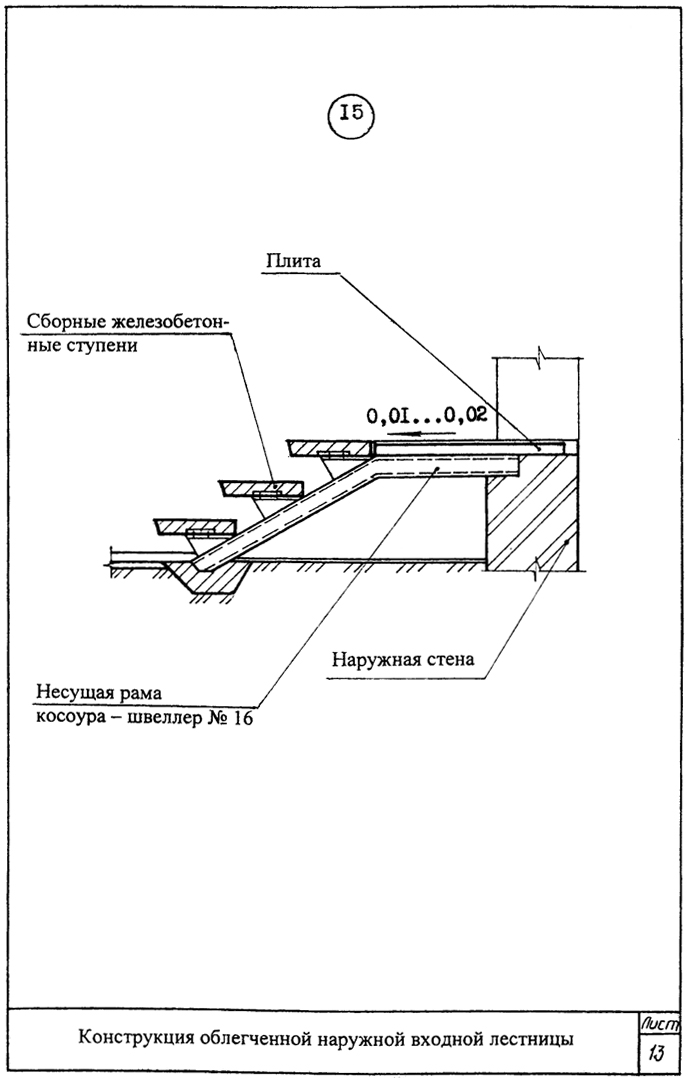

15 Конструкция облегченной наружной входной лестницы 13 146

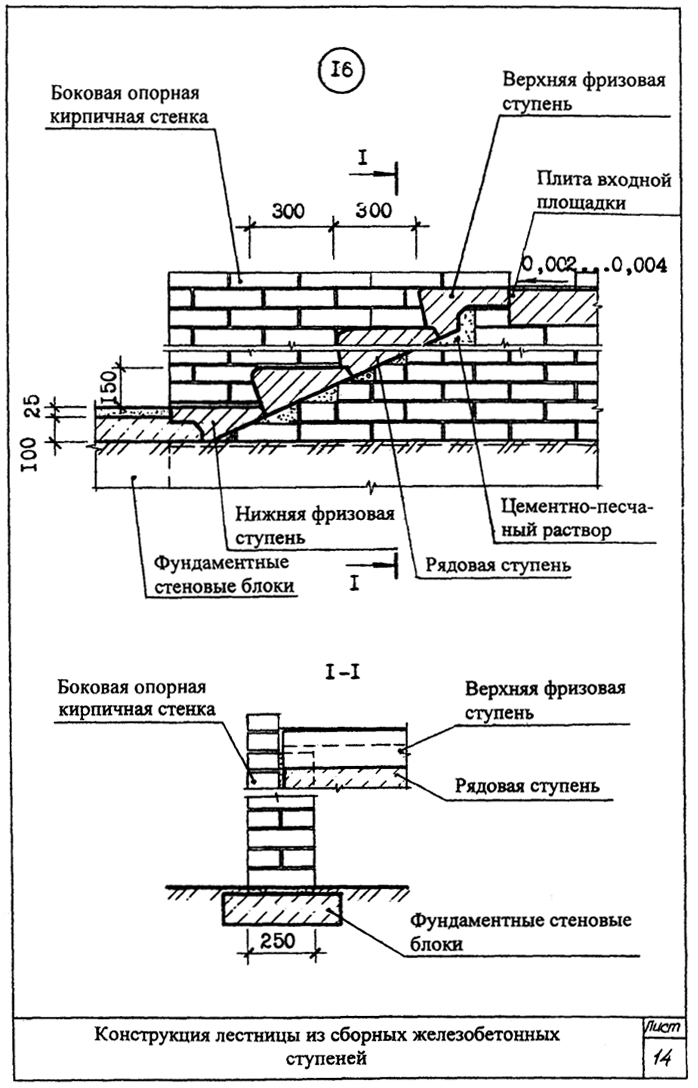

16 Конструкция лестницы из сборных железобетонных ступеней 14 147

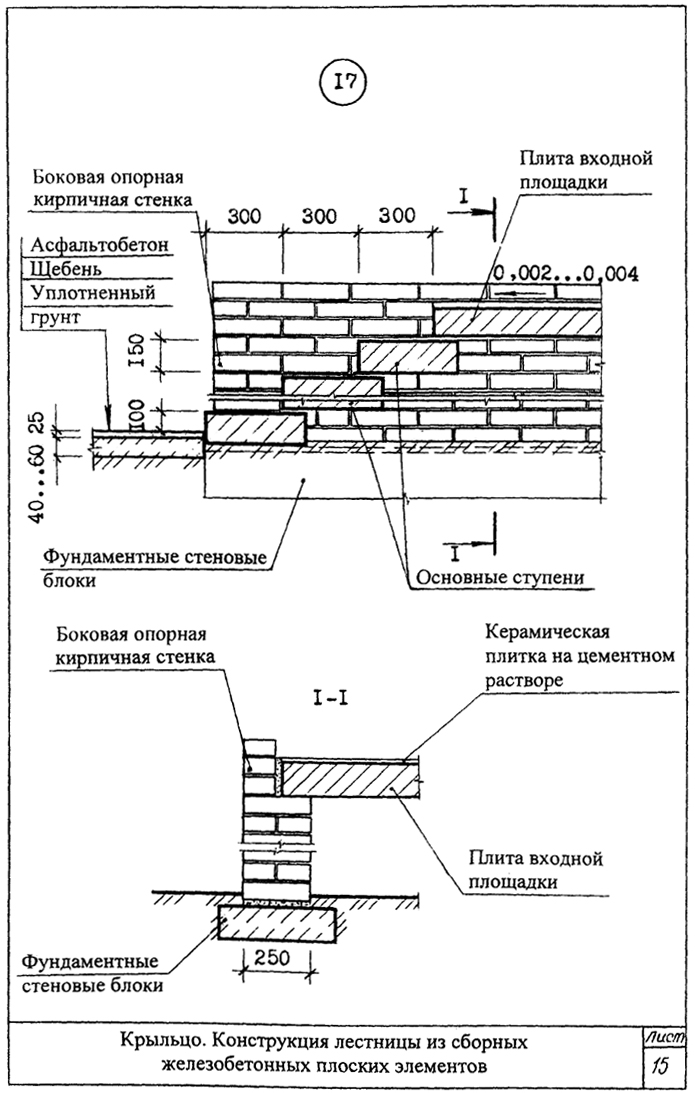

17 Крыльцо. Конструкция лестницы из сборных железобетонных плоских элементов 15 148

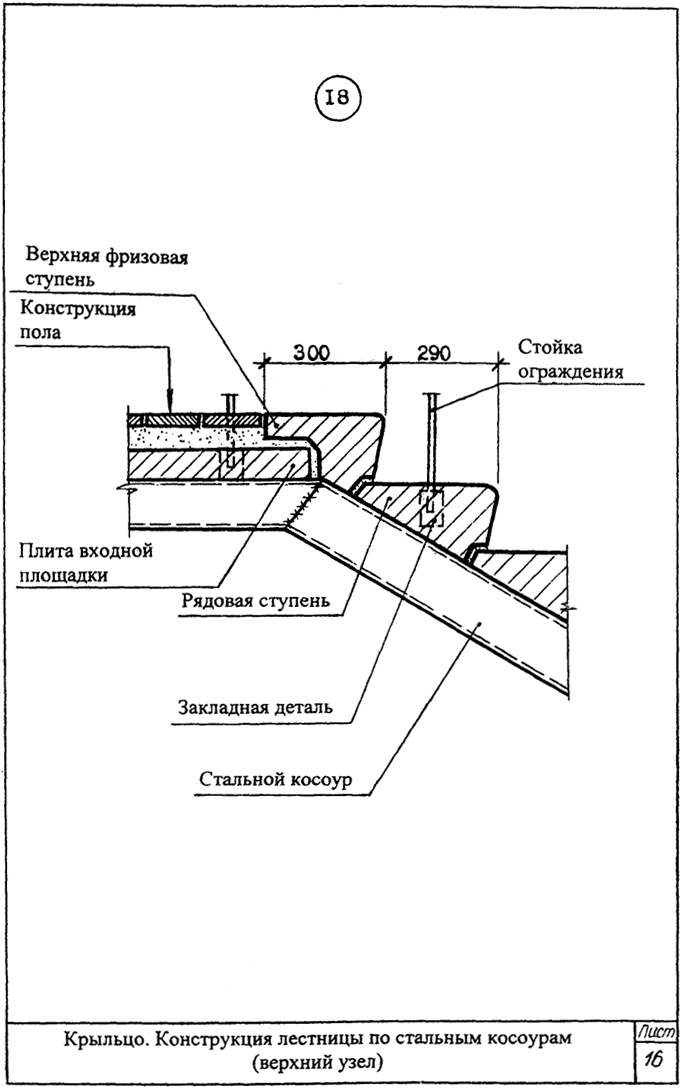

18 Крыльцо. Конструкция лестницы по стальным косоурам (верхний узел) 16 149
19 Крыльцо. Конструкция лестницы по стальным косоурам (нижний узел) 17 150

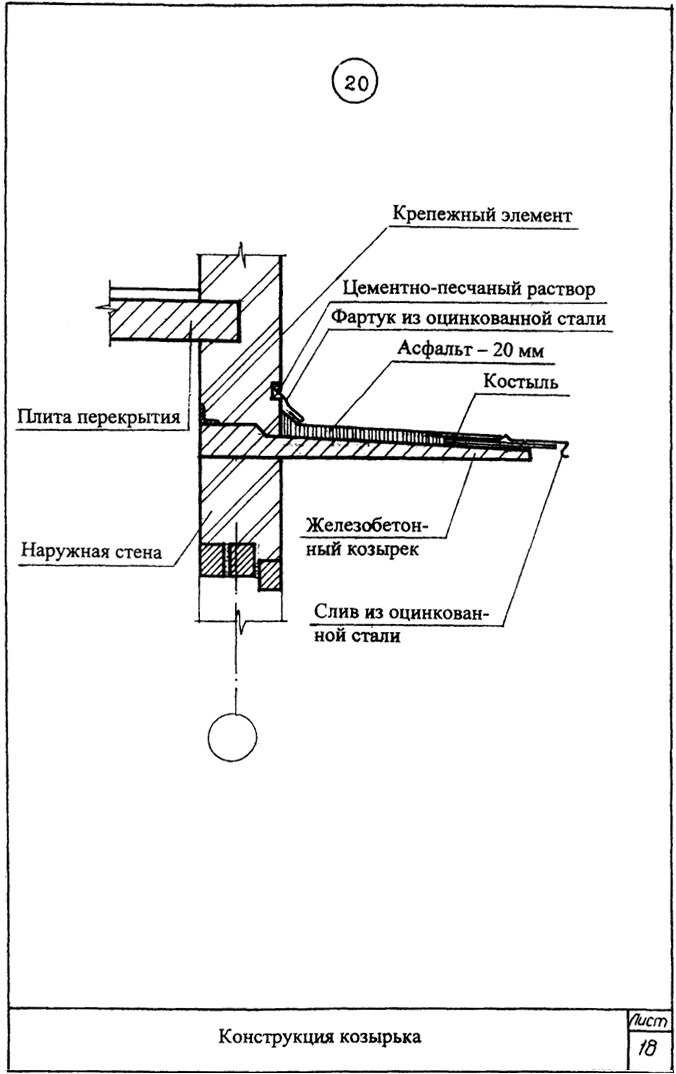

20 Конструкция козырька 18 151
