Приложение содержит выборку из технической литературы и серий, необходимую для того, чтобы получить общее представление о технической документации на элементы лестниц и достаточную для разработки курсовых проектов.
В табл. В. 1 приведены данные о мелкоразмерных элементах лестниц, которые можно применять в проекте непосредственно или использовать в качестве исходных при разработке индивидуальных решений лестниц.
Таблица В.1 - Мелкоразмерные элементы лестниц
| Наименование изделия |
Эскиз |
Размеры, мм |
| L |
B |
h |
| 1 |
2 |
3 |
4 |
5 |

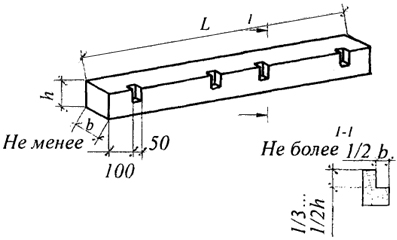

| Деревянная площадочная (подкосоурная) балка |
 |
2500 - 3600 |
147 - 160 |
194 - 240 |

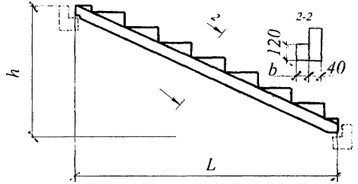

| Деревянный косоур |
 |
1740
2320 |
40
40 |
1225
1575 |
118
Продолжение приложения В
| 1 |
2 |
3 |
4 |
5 |

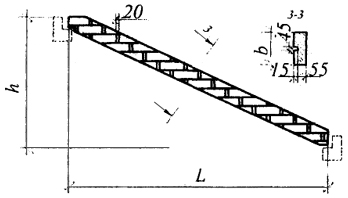

| Деревянная тетива с врезками |
 |
1740
2320 |
220
230
240
250 |
1225
1575 |

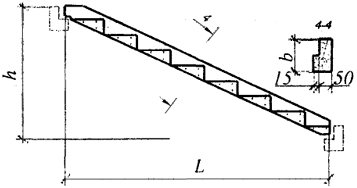

| Деревянная тетива с прибоинами |
 |
1740
2320 |
220
230
240
250 |
1575
1225 |
| Железобетонная подкосоурная балка |
 |
3200 |
180 |
340 |

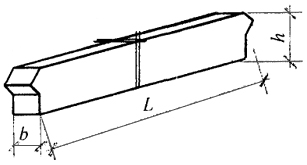

| Железобетонный косоур |
 |
3890 |
120 |
250 |
| Железобетонная площадочная плита |
 |
2980 |
990
1190
1590 |
80 |
119
Продолжение приложения В
ГОСТ 8717.1-84

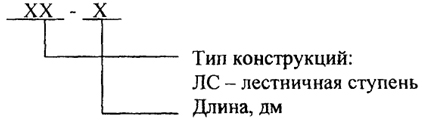

Структура условного обозначения (марки)

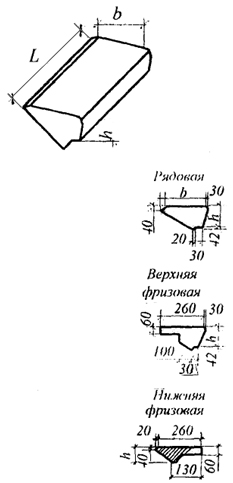

Таблица В.2 - Номенклатура ступеней
| Марка |
Серия, ГОСТ |
Эскиз |
Размер, мм |
Масса изделия, т |
| L |
B |
H |
ЛС - 11
ЛС - 12
ЛС - 14
ЛС - 15
ЛС - 17
ЛС - 23 |
ГОСТ 8717.1-84 |
 |
1050
1200
1350
1500
1650
2250 |
330 |
145 |
0,111
0,128
0,145
0,160
0,174
0,242 |
120
Продолжение приложения В
Лестничные ребристые площадки в сочетании с плоскими лестничными маршами без фризовых ступеней предназначены для устройства двухмаршевых лестниц в жилых зданиях со стенами из кирпича, с высотой этажа 2,8 м.
Опирание лестничных площадок предусмотрено на поперечные стены лестничной клетки.
Марка площадки состоит из трех буквенно-цифровых групп.
Первая группа содержит:
- а) обозначение типа площадки;
- б) номинальные размеры в дециметрах (длина, ширина с округлением до целого числа).
Для конечных площадок добавляется строчная буква "в". Вторая группа содержит:
- а) расчетную временную нагрузку, обозначаемую числом "4" (соответствует нагрузке 3,5 кПа или 360 кг/м2). Третья группа содержит:
- а) наличие опорных консолей;отмечается строчной буквой "к".
- б) вид отделки верхних лицевых поверхностей площадок;обозначается буквами:
Г - глянцевая поверхность;
Ш - шлифованная мозаичная поверхность;
К - поверхность, облицованная керамической плиткой.
Пример маркировки площадки ребристой для маршей без фризовых ступеней, верхней, длиной 2200 мм, шириной 1600 мм под расчетную временную нагрузку 3,5 кПа (360 кг/м2), с опорными консолями:
2ЛП 22.15в-4к.
Номенклатура изделий по серии приведена в табл. В.3.
121
Продолжение приложения В
Таблица В.3 - Номенклатура лестничных площадок
| Марка изделия |
Эскиз |
Размеры, мм |
Масса изделия, т |
| L |
В |
| 2ЛП 22.12-4-к |
 |
2200 |
1300 |
1,035 |
| 2ЛП 22.15-4-к |
2200 |
1600 |
1,20 |
| 2ЛП 22.18-4-к |
2200 |
1900 |
1,37 |
| 2ЛП 22.12в-4-к |
 |
2200 |
1300 |
1,06 |
| 2ЛП 22.15в-4-к |
2200 |
1600 |
1,22 |
| 2ЛП 22.18в-4-к |
2200 |
1900 |
1,39 |
| 2ЛП 25.12-4-к |
 |
2500 |
1300 |
1,16 |
| 2ЛП 25.15-4-к |
2500 |
1600 |
1,345 |
| 2ЛП 25.18-4-к |
2500 |
1900 |
1,53 |
| 2ЛП 25.12в-4-к |
 |
2500 |
1300 |
1,185 |
| 2ЛП 25.15в-4-к |
2500 |
1600 |
1,37 |
| 2ЛП 25.18в-4-к |
2500 |
1900 |
1,56 |
| 2ЛП 25.18-4-км |
 |
2500 |
1900 |
1,495 |
| 2ЛП 25.18-4-кмл |
 |
2500 |
1900 |
1,495 |
122
Продолжение приложения В
Лестничные ребристые площадки в сочетании с плоскими лестничными маршами без фризовых ступеней предназначены для устройства двухмаршевых лестниц в жилых зданиях с крупноблочными стенами с высотой этажа 2,8 м.
Опирание лестничных площадок предусмотрено на консоли поперечных стен лестничной клетки.
Марка площадки состоит из трех буквенно-цифровых групп.
Первая группа содержит:
- а) обозначение типа площадки;
- б) номинальные размеры в дециметрах (длина, ширина с округлением до целого числа).
Для конечных площадок добавляется строчная буква "в". Вторая группа содержит:
- а) расчетную временную нагрузку, обозначаемую числом "4" (соответствует нагрузке 3,5 кПа или 360 кг/м2);
- б) вид бетона, из которого изготовляются площадки (П-бетон на пористых заполнителях ).
Третья группа содержит:
- а) вид отделки верхних лицевых поверхностей площадки; обозначается буквами:
Г - глянцевая поверхность;
Ш - шлифованная мозаичная поверхность;
К - поверхность, облицованная керамической плиткой.
Пример маркировки площадки ребристой для маршей без фризовых ступеней, длиной 2500 мм, шириной 1300 мм, запроектированной на расчетную временную нагрузку 3,5 кПа (360 кг/м2), из бетона на пористых заполнителях:
2ЛП 25.12-4п.
Номенклатура изделий по серии приведена в табл. В.4.
123
Продолжение приложения В
Таблица В.4 - Номенклатура лестничных площадок
| Марка изделия |
Эскиз |
Размеры, мм |
Масса изделия, т |
| L |
В |
| 2ЛП 22.12-4п |
 |
2200 |
1300 |
0,84 |
| 2ЛП 22.15-4п |
2200 |
1600 |
0,985 |
| 2ЛП 22.18-4п |
2200 |
1900 |
1,30 |
| 2ЛП 22.12в-4п |
 |
2200 |
1300 |
0,86 |
| 2ЛП 22.15в-4п |
2200 |
1600 |
1,005 |
| 2ЛП 22.18в-4п |
2200 |
1900 |
1,15 |
| 2ЛП 25.12-4п |
 |
2500 |
1300 |
0,95 |
| 2ЛП 25.15-4п |
2500 |
1600 |
1,115 |
| 2ЛП 25.18-4п |
2500 |
1900 |
1,275 |
| 2ЛП 25.12в-4п |
 |
2500 |
1300 |
0,975 |
| 2ЛП 25.15в-4п |
2500 |
1600 |
1,135 |
| 2ЛП 25.18в-4п |
2500 |
1900 |
1,30 |
| 2ЛП 25.18-4п-м |
 |
2500 |
1900 |
1,245 |
| 2ЛП 25.18-4п-мп |
 |
2500 |
1900 |
1,245 |
124
Продолжение приложения В
Лестничные плоские площадки в сочетании с плоскими лестничными маршами без фризовых ступеней предназначены для устройства двухмаршевых лестниц в жилых крупнопанельных зданиях с высотой этажа 2,8м.
Опирание лестничных площадок (в том числе несущих ребер) предусмотрено:
- в уровне этажа - на поперечные стены лестничной клетки;
- для промежуточных лестничных площадок - на консоли этих стен.
Марка площадки состоит из трех буквенно-цифровых групп.
Первая группа содержит:
- а) обозначение типа площадки;
- б) номинальные размеры в дециметрах (длина, ширина с округлением до целого числа).
Для конечных площадок добавляется строчная буква "в".
Вторая группа содержит:
- а) расчетную временную нагрузку, обозначенную числом "4" (соответствует нагрузке 3,5 кПа или 360 кг/м2).
Третья группа содержит:
- а) вид отделки верхних лицевых поверхностей площадки; обозначается буквами:
Г - глянцевая поверхность;
Ш - шлифованная мозаичная поверхность;
К - поверхность, облицованная керамической плиткой.
Пример маркировки площадки плоской для маршей без фризовых ступеней, верхней, длиной 2200 мм, шириной 1600 мм на расчетную временную нагрузку 3,5 кПа (360 кг/м2), с глянцевой поверхностью:
1 ЛП 22.15в-4-г.
Номенклатура изделий по серии дана в табл. В.5.
125
Продолжение приложения В
Таблица В.5 - Номенклатура лестничных площадок
| Марка изделия |
Эскиз |
Геометрические характеристики |
Масса изделия, т |
| Размер в осях, L0, м |
Длина L, мм |
Ширина В, мм |
| 1ЛП 22.12-4 |
 |
2,4 |
2200 |
1300 |
1,49 |
| 1ЛП 22.15-4 |
1600 |
1,82 |
| 1ЛП 22.18-4 |
1900 |
2,15 |
| 1ЛП 22.21-4 |
2200 |
2,37 |
| 1ЛП 28.12-4 |
3,0 |
2800 |
1300 |
1,91 |
| 1ЛП 28.15-4 |
1600 |
2,33 |
| 1ЛП 28.18-4 |
1900 |
2,75 |
| 1ЛП 28.21-4 |
2200 |
3,03 |
| 1ЛП 24.12-4 |
 |
2,4 |
2380 |
1300 |
1,59 |
| 1ЛП 24.15-4 |
1600 |
1,95 |
| 1ЛП 24.18-4 |
1900 |
2,30 |
| 1ЛП 24. 21-4 |
2200 |
2,53 |
| 1ЛП 30.12-4 |
3,0 |
2980 |
1300 |
2,02 |
| 1ЛП 30.15-4 |
1600 |
2,46 |
| 1ЛП 30.18-4 |
1900 |
2,90 |
| 1ЛП 30.21-4 |
2200 |
3,20 |
| 1ЛП 24.12в-4 |
 |
2,4 |
2380 |
1300 |
1,62 |
| 1ЛП 24.15в-4 |
1600 |
1,97 |
| 1ЛП 24.18в-4 |
1900 |
2,32 |
| 1ЛП 24.21в-4 |
2200 |
2,56 |
| 1ЛП 30.12в-4 |
3,0 |
2980 |
1300 |
2,05 |
| 1ЛП 30.15в-4 |
1600 |
2,49 |
| 1ЛП 30.18в-4 |
1900 |
2,93 |
| 1ЛП 30.21в-4 |
2200 |
3,22 |
126
Продолжение приложения В
Плоские лестничные марши без фризовых ступеней с гладкой поверхностью бетона предназначены для устройства двухмаршевых лестниц в жилых зданиях с высотой этажа 2,8 м.
Марка марша состоит из двух буквенно-цифровых групп.
Первая группа содержит:
- а) обозначение типа марша;
- б) номинальные размеры в дециметрах (длина, ширина, высота вертикальной проекции в эксплуатационном положении).
Вторая группа содержит:
- а) расчетную временную нагрузку.
В марках маршей, имеющих глянцевую верхнюю лицевую поверхность, добавляется прописная буква "г".
Пример маркировки лестничного марша плоского, без фризовых ступеней, длиной 2720 мм, шириной 1200 мм, с высотой вертикальной проекции 1400 мм, запроектированного на расчетную временную нагрузку 3,5 кПа (360 кг/м2), с глянцевой поверхностью:
1ЛМ 27.12.14-4-Г.
Таблица В.6 - Номенклатура лестничных маршей
| Марка изделия |
Эскиз |
Размеры, мм |
Масса изделия, т |
| L |
b |
| 1ЛМ 27.12.14-4 |
 |
2720 |
1050 |
1,33 |
| 1ЛМ 27.12.14-4 |
2720 |
1200 |
1,52 |
127
Продолжение приложения В
Лестничные площадки применяются с маршами ребристыми с фризовыми ступенями серии 1.251.1- 4.
Лестничные площадки в зависимости от отделки верхних лицевых поверхностей изготовляют следующих видов:
- с гладкой поверхностью бетона на обычных цементах;
- с глянцевой поверхностью бетона на белом или цветном цементах;
- со шлифованным мозаичным отделочным слоем;
- с отделкой керамической плиткой.
Марки площадок состоят из буквенно-цифровых групп.
Первая группа содержит:
- а) обозначение типа конструкций (ЛПФ - лестничные площадки ребристые для маршей типа 2ЛМФ);
- б) определяющие габаритные размеры в дециметрах (с округлением до целого числа).
Дня конечных площадок первая группа дополняется строчной буквой "в". Вторая группа содержит:
- а) расчетную временную нагрузку в кПа (без учета собственной массы изделия).
Третья группа отражает конструктивные особенности площадок:
- а) площадки с усиленным лобовым ребром - обозначаются цифрой "1";
- б) площадки, по которым движение осуществляется по часовой стрелке, обозначаются строчной буквой "п";
- в) вид отделки верхних лицевых поверхностей площадок;обозначается буквами:
Г - площадки с глянцевой поверхностью;
Ш - площадки со шлифованным мозаичным слоем;
К - поверхность площадки с отделкой керамической плиткой.
Площадки с гладкой поверхностью специального обозначения не имеют.
Пример маркировки лестничных площадок из тяжелого бетона с гладкой поверхностью, ребристых, длиной 2500 мм, шириной 1140 мм под расчетную временную нагрузку 4,7 кПа (480 кг/м2) с усиленным лобовым ребром, при движении по часовой стрелке:
ЛПФ 25.11в-5-1п;
то же с отделкой керамической плиткой:
ЛПФ 25.11в-5-1пк.
Номенклатура изделий приведена в табл. В.7.
128
Продолжение приложения В
Таблица В.7 - Номенклатура лестничных площадок
| Марка изделия |
Эскиз |
Paзмеры, мл |
Масса изделия, т |
| L |
b |
h |
|
| ЛПФ 25. 10-5 |
 |
2500 |
990 |
350 |
0,90 |
| ЛПФ 25. 11 -5 |
2500 |
1140 |
350 |
0,99 |
| ЛПФ 25. 13-5 |
2500 |
1290 |
350 |
1,08 |
| ЛПФ 28.11-5 |
2800 |
1140 |
350 |
1,10 |
| ЛПФ 28.13-5 |
2800 |
1290 |
350 |
1,20 |
| ЛПФ 31.13-5 |
3100 |
1290 |
350 |
1,32 |
| ЛПФ 28. 11-5-1 |
2800 |
1140 |
420 |
1,15 |
| ЛПФ 31. 13-5-1 |
3100 |
1290 |
420 |
1,38 |
| ЛПФ 34.13-5-1 |
3400 |
1290 |
420 |
1,50 |
| ЛПФ 25.10в-5 |
 |
2500 |
990 |
350 |
1,04 |
| ЛПФ 25.11в-5 |
2500 |
1140 |
350 |
1,13 |
| ЛПФ 25.13в-5 |
2500 |
1290 |
350 |
1,22 |
| ЛПФ 28.11в-5 |
2800 |
1140 |
350 |
1,26 |
| ЛПФ 28.13в-5 |
2800 |
1290 |
350 |
1,36 |
| ЛПФ 31.13в-5 |
3100 |
1290 |
350 |
1,49 |
| ЛПФ 28.11в-5-1 |
2800 |
1140 |
420 |
1,33 |
| ЛПФ 31.13в-5-1 |
3100 |
1290 |
420 |
1,58 |
| ЛПФ 34.13в-5-1 |
3400 |
1290 |
420 |
1,72 |
| ЛПФ 25.10в-5п |
2500 |
990 |
350 |
1,04 |
| ЛПФ 25.10в-5п |
2500 |
1140 |
350 |
1,13 |
| ЛПФ 25.13в-5п |
2500 |
1290 |
350 |
1,22 |
| ЛПФ 28.11в-5п |
2800 |
1140 |
350 |
1,26 |
| ЛПФ 28.11в-5п |
2800 |
1290 |
350 |
1,36 |
| ЛПФ 31.13в-5п |
3100 |
1290 |
350 |
1,49 |
| ЛПФ 28.11в-5-1п |
2800 |
1140 |
420 |
1,33 |
| ЛПФ 31.13в-5-1п |
3100 |
1290 |
420 |
1,58 |
| ЛПФ 34.13в-5-1п |
3400 |
1290 |
420 |
1,72 |
129
Продолжение приложения В
Лестничные марши применяются с площадками серии 1.252.1-4 .
Марки маршей состоят из буквенно-цифровых групп.
Первая группа содержит:
- а) обозначение типа конструкции (2ЛМФ-марши ребристые с фризовыми ступенями);
- б) определяющие габаритные размеры в дециметрах (длина, ширина, высота вертикальной проекции с округлением до целого числа).
Вторая группа содержит:
- а) расчетную временную нагрузку в кПа (без учета собственной массы изделия).
Третья группа отражает конструктивные особенности маршей:
- а) лестничные марши, по которым движение при подъеме осуществляется по часовой стрелке, обозначаются цифрой "1".
Пример маркировки лестничных маршей из тяжелого бетона ребристой конструкции с фризовыми ступенями, длиной 4946 мм, шириной 1500 мм, высотой вертикальной проекции 2100 мм, под расчетную временную нагрузку 4,7 кПа (480 кг/м ):
2ЛМФ 49.15.21-5-1.
Допускается изготовление маршей с монтажными петлями вместо отверстий для подъема. При этом третья группа марки марша дополняется строчной буквой "м",например:
2ЛМФ 49.15.21-5-1 м.
Номенклатура маршей дана в табл. В.8.
Накладные проступи в зависимости от отделки верхних лицевых поверхностей изготовляют следующих видов:
- с гладкой поверхностью бетона на обычных цементах;
- с глянцевой поверхностью бетона на белом или цветном цементе;
- со шлифованным мозаичным отделочным слоем (толщина отделочного слоя входит в толщину проступи).
Марки накладных проступей состоят из буквенно-цифровых групп.
Первая группа содержит:
- а) обозначение типа конструкций (1ЛН - накладные проступи для укладки на нижние и рядовые ступени маршей, 2ЛН - накладные проступи для укладки на верхние ступени маршей);
130
Продолжение приложения В
- б) определяющие габаритные размеры в дециметрах (длина, ширина с округлением до целого числа).
Для накладных проступей, укладываемых на верхние конечные ступени маршей первая группа дополняется строчной буквой "в".
Вторая группа отражает вид лицевой поверхности проступи:
Г - проступи с глянцевой поверхностью;
Ш - проступило шлифованным мозаичным слоем.
Марки проступей с гладкой поверхностью специального обозначения не имеют и состоят только из первой группы.
Например, маркировки накладных проступей из тяжелого бетона с гладкой поверхностью длиной 1200 мм, шириной 220 мм, укладываемых на верхние конечные ступени маршей:
2ЛН 12.2 в;
то же с глянцевой поверхностью:
2ЛН 12.2 в-г.
Номенклатура проступей приведена в табл. В.9.
Таблица В.8 - Номенклатура лестничных маршей
| Марка изделия |
Эскиз |
Размеры, мм |
Масса изделия, т |
| L |
b |
| 2ЛМФ 39.12.17-5 |
 |
3913 |
1200 |
1,29 |
| 2ЛМФ 39.14.17-5 |
3913 |
1350 |
1,42 |
| 2ЛМФ 39.15.17-5 |
3913 |
1500 |
1,54 |
| 2ЛМФ 42.12.18-5 |
4249 |
1200 |
1,40 |
| 2ЛМФ 42.14.18-5 |
4249 |
1350 |
1,53 |
| 2ЛМФ 42.15.18-5 |
4249 |
1500 |
1,66 |
| 2ЛМФ 49.14.21-5 |
4946 |
1350 |
1,92 |
| 2ЛМФ 49.15.21-5 |
4946 |
1500 |
2,08 |
| 2ЛМФ 49.17.21-5 |
4946 |
1650 |
2,23 |
| 2ЛМФ 39.12.17-5-1 |
3913 |
1200 |
1,29 |
| 2ЛМФ 39.14.17-5-1 |
3913 |
1350 |
1,42 |
| 2ЛМФ 39.15.17-5-1 |
3913 |
1500 |
1,54 |
| 2ЛМФ 42.12.18-5-1 |
4249 |
1200 |
1,40 |
| 2ЛМФ 42.14.18-5-1 |
4249 |
1350 |
1,53 |
| 2ЛМФ 42.15.18-5-1 |
4249 |
1500 |
1,66 |
| 2ЛМФ 49.14.21-5-1 |
4946 |
1350 |
1,92 |
| 2ЛМФ 49.15.21-5-1 |
4946 |
1500 |
2,08 |
| 2ЛМФ 49.17.21-5-1 |
4946 |
1650 |
2,23 |
131
Продолжение приложения В
Таблица В.9 - Номенклатура накладных проступей
| Марка изделия |
Эскиз |
Размеры, мм |
Масса изделия, кг |
| L |
b |
| 1ЛН 12.3 |
 |
1200 |
325 |
34 |
| 1ЛН 12.2 |
1200 |
220 |
23 |
| 1ЛН 14.3 |
1350 |
325 |
38 |
| 1ЛН 14.2 |
1350 |
220 |
26 |
| 1ЛН 15.3 |
1500 |
325 |
43 |
| 1ЛН 15.2 |
1500 |
220 |
29 |
| 1ЛН 17.3 |
1650 |
325 |
47 |
| 1ЛН 17.2 |
1650 |
220 |
32 |
| 2ЛН 13.2 |
 |
1310 |
245 |
28 |
| 2ЛН 12.2 в |
1200 |
245 |
26 |
| 2ЛН 15.2 |
1470 |
245 |
32 |
| 2ЛН 14.2 в |
1350 |
245 |
29 |
| 2ЛН 16.2 |
1620 |
245 |
35 |
| 2ЛН 15.2 в |
1560 |
245 |
32 |
| 2ЛН 18.2 |
1870 |
245 |
40 |
| 2ЛН 17.2 в |
1650 |
245 |
35 |
132
