Продолжение приложения А

А.4. Условные графические изображения по ГОСТ Р21.1501-92

Наименование Изображение
в плане в размере

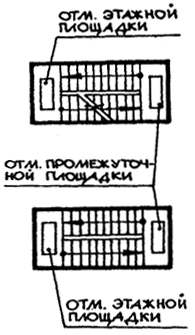

Лестница


а) нижний марш
В плане 1:50 и крупнее
б) промежуточные марши В масштабе 1:100 и мельче
в) верхние марши

Примечание. Стрелкой указано направление подъема марша.
