Продолжение приложения А

А.2. Графическое построение лестницы

Построение проведено на примере типовой лестницы, рекомендуемой для жилых зданий с высотой этажа Н = 3,0 м, ширина марша L = 1,35 м, угол наклона лестницы 1 : 2.

Разбивку лестницы выполняют следующим образом:

Высота одного марша

H
2
 = 3000/2 = 1500 мм.

Число подступенков в одном марше

n = 1500/150 = 10.

Число проступей в одном марше

m = n - 1 = 10 - 1 = 9.

Длина заложения марша

d = b · m = 300 · 9 = 2700 мм.

Принимая ширину промежуточной площадки С1 = 1350 мм, этажной площадки С2 = 1650 мм, определяем полную длину лестничной клетки:

L = d + C1 + C2 = 2700 + 1650 + 1350 = 5700 мм.

Ширина лестницы

B = 2 · l + 100 = 2 · 1350 + 100 = 2800 мм.

На чертеже высоту этажа делят на число подступенков и через полученные точки проводят горизонтальные прямые. Горизонтальную проекцию марша делят на число проступей без одной и через полученные точки проводят вертикальные прямые. По полученной сетке вычерчивают профиль лестницы (рис. А.2).

101

Продолжение приложения А

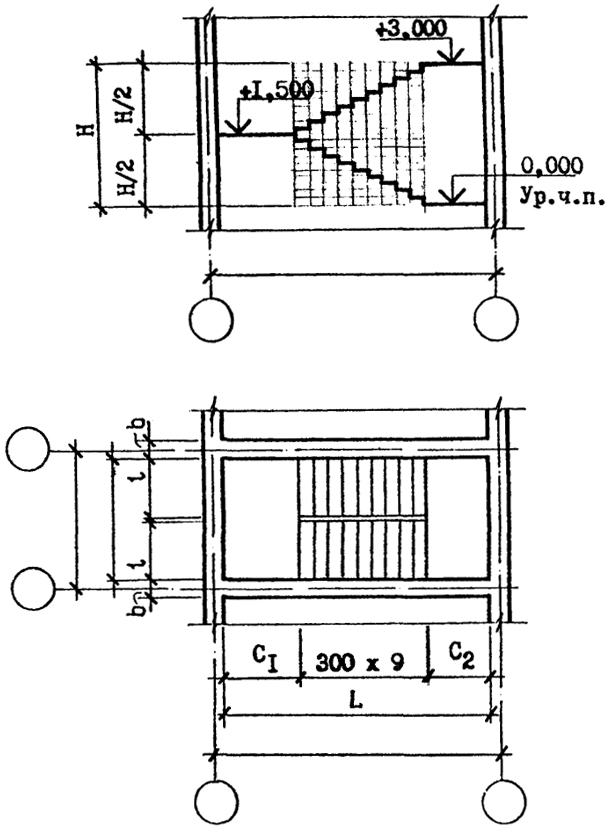

Рис А.2. Графическое построение лестницы
Рис А.2. Графическое построение лестницы
