ПРИЛОЖЕНИЯ

Приложение А

А.1. Пример расчета лестниц

Определить размеры трехмаршевой лестницы общественного здания с высотой этажа Н = 3,6 м, шириной марша 1,35 м, уклон лестницы 1:2 (рис. А.1).

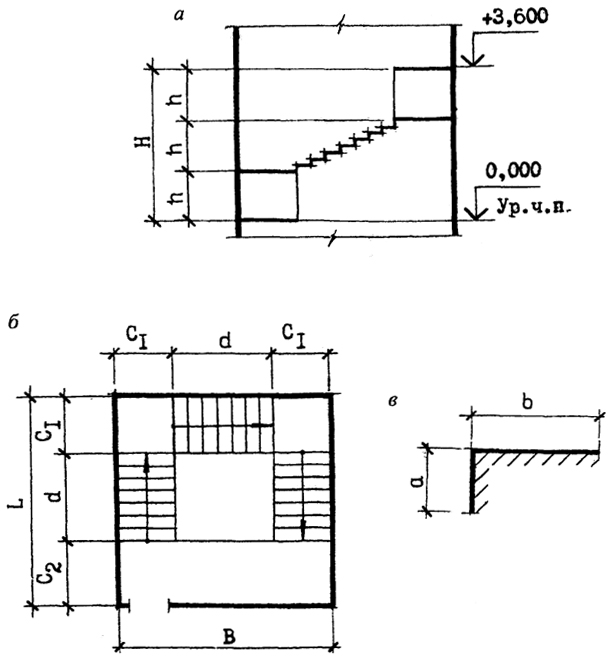

Рис. А.1. К расчету лестницы: а - разрез; б - план; в - размер ступени
Рис. А.1. К расчету лестницы:
а - разрез; б - план; в - размер ступени

99

Продолжение приложения А

Принимаем ступень размерами 150 × 300 мм.

Высота одного марша

h
H
3
 = 3600/3 = 1200 мм.

Число подступенков п в одном марше*

n
h
a
 = 1200/150 = 8.

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке:

m = n - 1 = 8 - 1 = 7.

Длина горизонтальной проекции марша

d = b · m = 300 · 7 = 2100 мм.

Принимаем ширину промежуточной площадки С1 = 1350 мм, этажной С2 = 1550 мм.

Ширина лестничной клетки

В = 2C1 + d = 2 · 1350 + 2100 = 4800 мм;

длина лестничной клетки

L = C1 +d + C2 = 1350 + 2100 + 1550 = 5000 мм.

100


* При неравных маршах удобнее определять общее количество подступенков на всю высоту этажа. Общее число подступенков распределяют по маршам; по маршу с наибольшим количеством подступенков определяют длину лестниц.
