4. ПАНДУСЫ

Пандусом называют гладкий наклонный эвакуационный проход, обеспечивающий сообщение помещений, находящихся на разных уровнях. Пандусы, применяющиеся главным образом в общественных зданиях, отличаются от обычных лестниц более высокой пропускной способностью (почти равной пропускной способности горизонтальных проходов). Пандусам придают уклон от 5 до 12° (1/12 - 1/5). При больших уклонах пользоваться пандусом трудно из-за скольжения. Пандусы с малым уклоном вызывают большие потери полезной площади здания.

Пандусы могут быть одно- и двухмаршевые, прямо- и криволинейные в плане (рис.78). Одномаршевые прямолинейные пандусы образуются наклонными плоскостями, конструктивно связанными с междуэтажными перекрытиями, и состоят из тех же элементов перекрытия (прогоны, балки, настилы). Двухмаршевые пандусы имеют косоурные и площадочные балки, по которым укладываются сборные железобетонные плиты или монолитный железобетон. Криволинейные пандусы обычно выполняют из монолитного железобетона. Чистый пол пандусов должен иметь нескользкую поверхность (асфальтовый, цементный, релин, мастичный и др.).

90

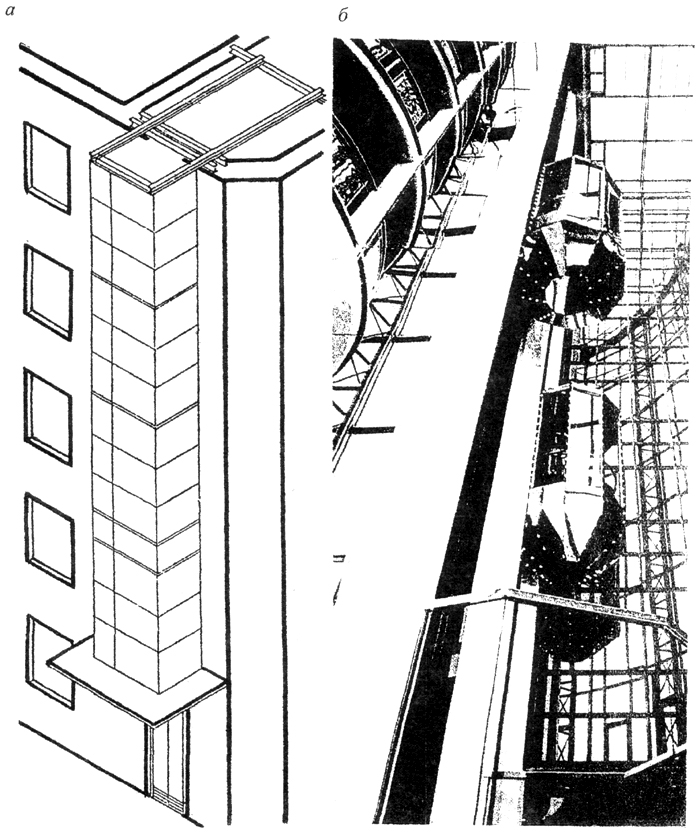

Рис. 77. Общий вид подвесного лифта: а - на фасаде жилого дома; б - в интерьере общественного здания
Рис. 77. Общий вид подвесного лифта:
а - на фасаде жилого дома; б - в интерьере общественного здания

91

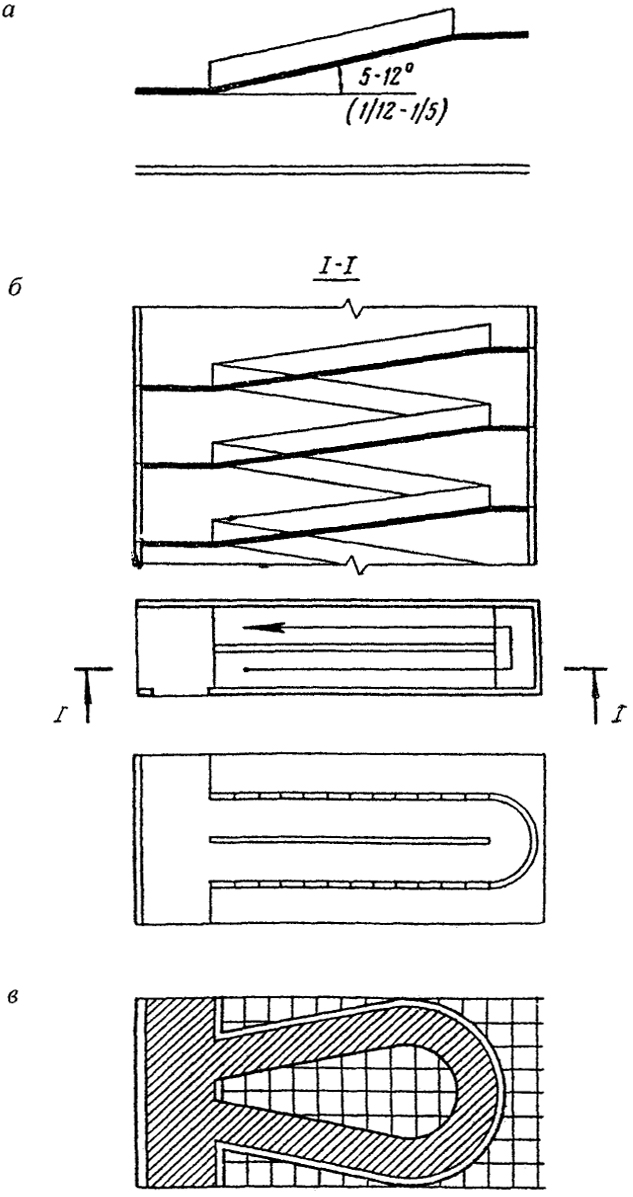

Рис. 78. Схемы устройства пандусов: а - одномаршевый; б - двухмаршевый; в - криволинейный в плане
Рис. 78. Схемы устройства пандусов:
а - одномаршевый; б - двухмаршевый; в - криволинейный в плане
