2.4. Стальные лестницы

Полностью из металла предусматривают выполнение служебных лестниц в промышленных зданиях, а также пожарных и аварийных во всех зданиях.

Служебными лестницами пользуется ограниченное число лиц, их делают открытыми, сквозной конструкции, с крутым подъемом. Такие лестницы занимают мало места и не затемняют помещение (рис, 10, 67, 68).

Конструкция стальной лестницы выполняется из двух тетив, выполненных из листовой стали, швеллера или уголка, к которым крепят ступени, состоящие только из ступеней (см. рис. 67, 68).

Конструкция ступеней зависит от уклона лестницы. При уклоне от 45 до 60° ступени делают из просечно-вытяжного листа толщиной 5 мм и из рифленой стали толщиной 4 мм с отогнутым для жесткости передним краем. При уклоне 60 - 80° ступени выполняют из двух-трех стальных стержней диаметром 15 - 19 мм (см. рис. 69, г).

При более крутых уклонах (стремянка) тетивы делают из полосовой стали или уголка, а ступени - из одного стержня диаметром 18 мм (см. рис. 69, в).

Высота ступени составляет 200 мм в маршах с уклоном до 60° и более.

Ширина маршей и переходных площадок 0,6; 0,8 и 1,0 м.

Марши и площадки ограждают перилами, состоящими из стальных стоек и поручня.

Как уже указывалось, помимо обычных (внутренних) лестниц проектируют наружные пожарные лестницы, предназначенные для подъема пожарных и пожарно-технического вооружения на крышу здания. В ряде случаев такие лестницы служат и/для эвакуации людей.

Устройство наружной стальной лестницы зависит от назначения и высоты здания (см. рис. 3, 4, 13, 19, 31, 33, 37, 70, 71, 72).

Если лестница предназначена лишь для пожарных целей, она может быть вертикальной (рис. 70, а, в; 72, а, в).

Наружные металлические вертикальные лестницы устраивают в зданиях высотой 10 - 30 м. В зданиях высотой более 30 м лестницу устраивают наклонной под углом не более 80° с промежуточными площадками не реже чем через 8 м по высоте (рис. 72, б). В многоэтажных зданиях лестничные площадки устраивают на уровне каждого этажа с возможностью выхода на них из помещения.

Тетивы пожарных лестниц выполняют из уголков (равнобоких и неравнобоких), швеллеров, из труб, полосовой стали толщиной 12 мм, укрепленных упорами и анкерами в стене. Ступени вертикальных лестниц делают из стержней диаметром 16 - 19 мм, расположенных с шагом 300 - 400 мм.

78

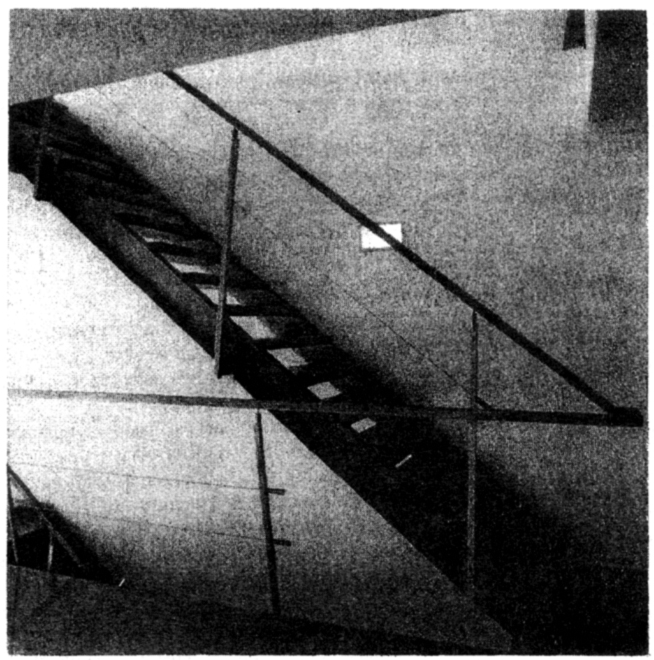

Рис. 67. Служебная стальная одномаршевая лестница в общественном здании
Рис. 67. Служебная стальная одномаршевая лестница в общественном здании

Вертикальные пожарные лестницы имеют ширину не менее 0,6 м. Площадки пожарных лестниц устраивают решетчатыми из круглых или квадратных стержней или из стальных перфорированных листов.

Внизу пожарные лестницы не доводят до земли на высоту 1,5 - 2,0 м.

Число пожарных лестниц зависит от назначения и длины периметра зданий. Расстояние между ними в общественных зданиях должно быть не более 150 м, в производственных зданиях - не более 200 м. Наружные пожарные лестницы в жилых и общественных зданиях не устраивают, если вход на чердак или на крышу обеспечивается не менее чем через две лестничные клетки. Располагать лестницы нужно у глухих простенков, чтобы они не задымлялись и не подвергались действию пламени.

79

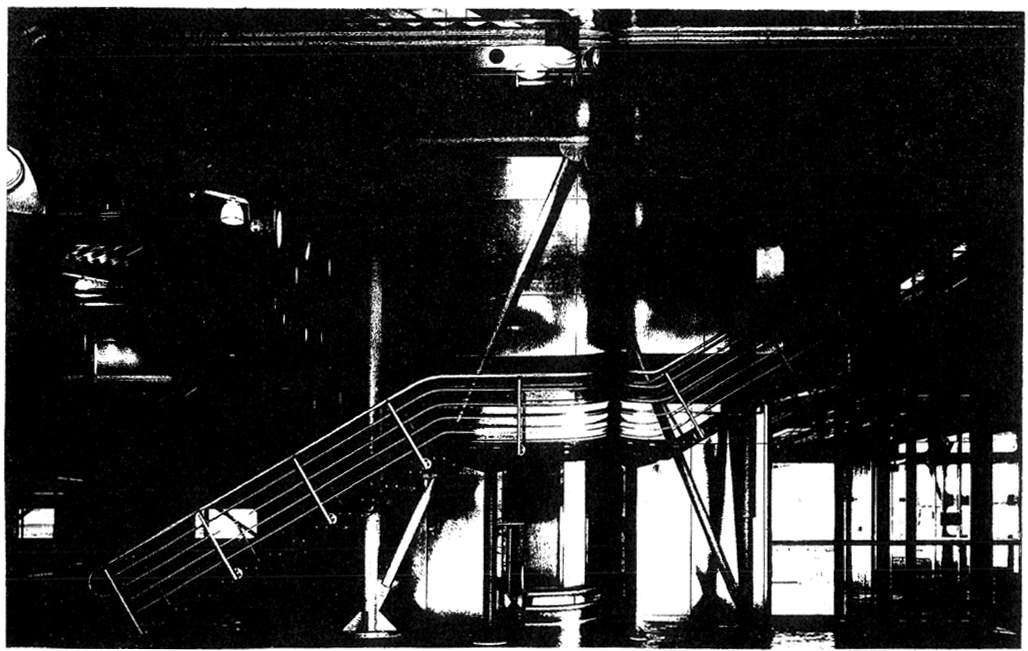

Рис.68. Служебная стальная двухмаршевая лестница в промышленном здании
Рис.68. Служебная стальная двухмаршевая лестница в промышленном здании

80

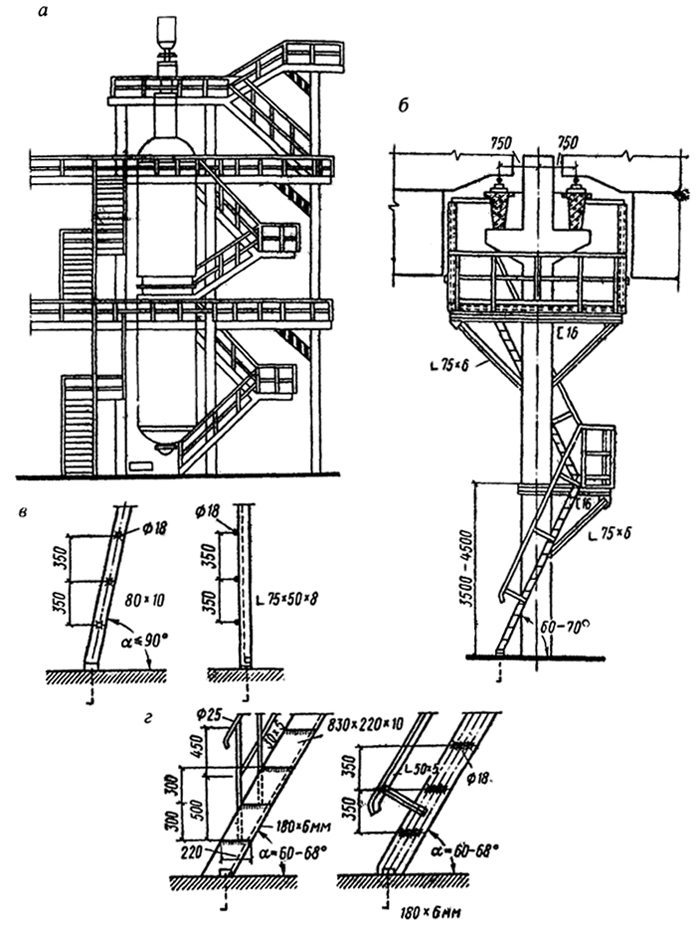

Рис. 69. Служебная лестница: а - между рабочими площадками; б - на посадочную площадку на мостовые краны; в - конструкция стремянки; г - конструкция лестницы шириной 700 - 900 мм
Рис. 69. Служебная лестница:
а - между рабочими площадками; б - на посадочную площадку на мостовые краны; в - конструкция стремянки; г - конструкция лестницы шириной 700 - 900 мм

81

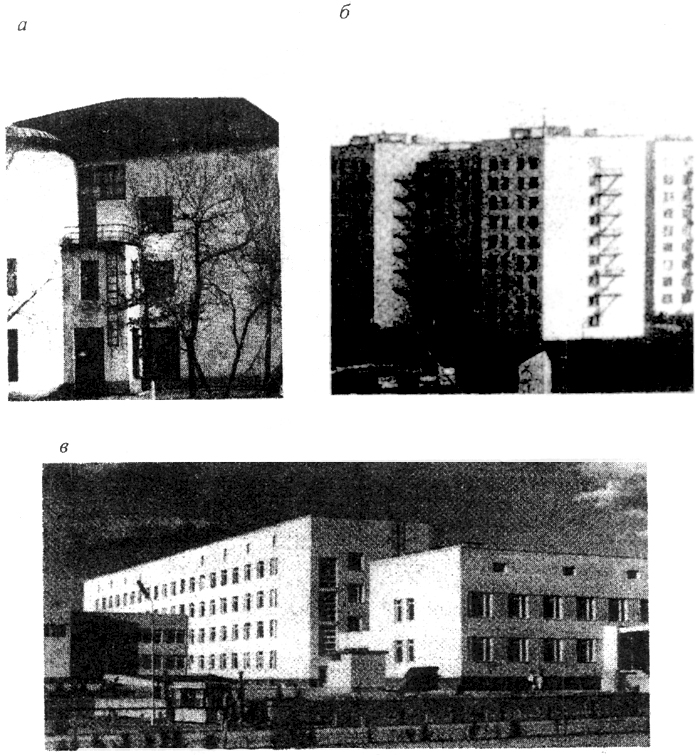

Рис. 70. Стальная лестница на фасаде: а - малоэтажного жилого дома; б - многоэтажного жилого дома; в - при перепаде высот здания больницы
Рис. 70. Стальная лестница на фасаде:
а - малоэтажного жилого дома; б - многоэтажного жилого дома; в - при перепаде высот здания больницы

82

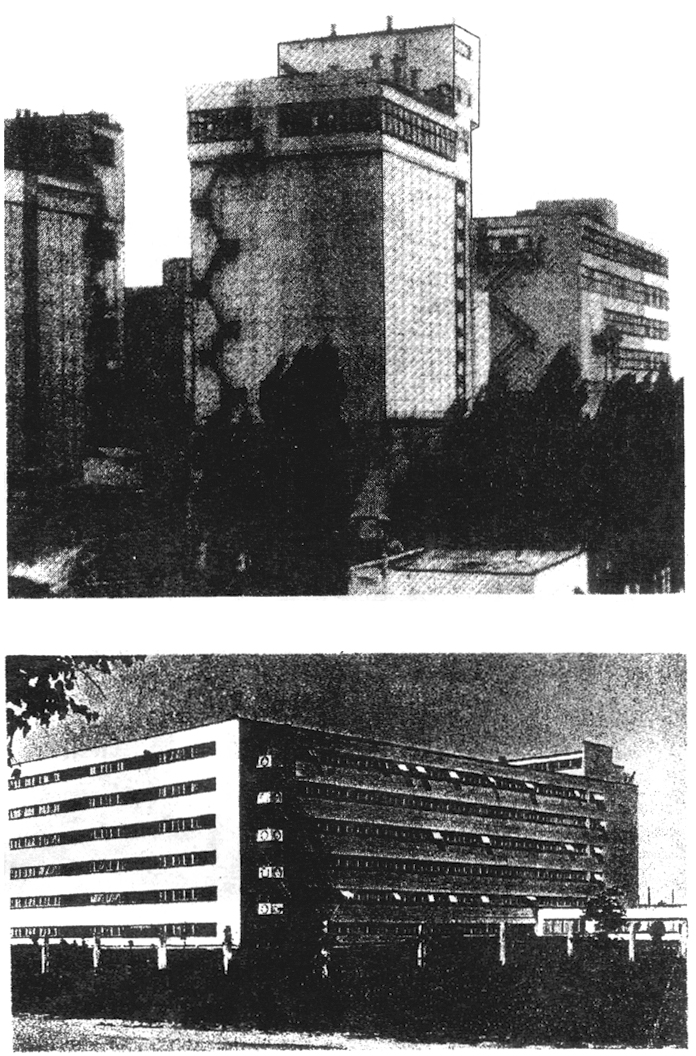

Рис.71. Стальные лестницы на фасадах промышленных зданий
Рис.71. Стальные лестницы на фасадах промышленных зданий

83

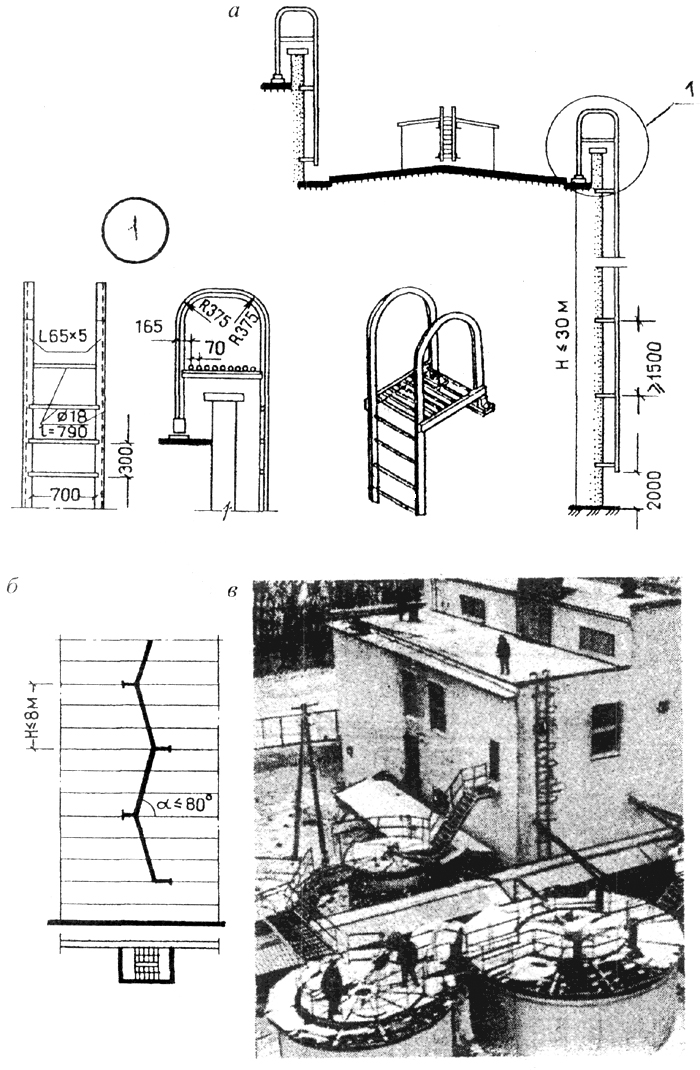

Рис. 72. Стальная пожарная лестница: а - вертикальная; б - наклонная; в - на фасаде промышленного здания
Рис. 72. Стальная пожарная лестница:
а - вертикальная; б - наклонная; в - на фасаде промышленного здания

84

Аварийные лестницы предназначаются для вынужденной эвакуации людей из здания, если доступ к основным лестницам окажется невозможным. Аварийные стальные лестницы имеют такую же конструкцию, как служебные или пожарные, но их обязательно доводят до земли (рис. 73). Уклон маршей должен быть не более 45° , ширина - не менее 0,7 м, а расстояние между площадками по вертикали - не более 4,0 м. Лестницы должны иметь ограждения высотой 0,8 м.

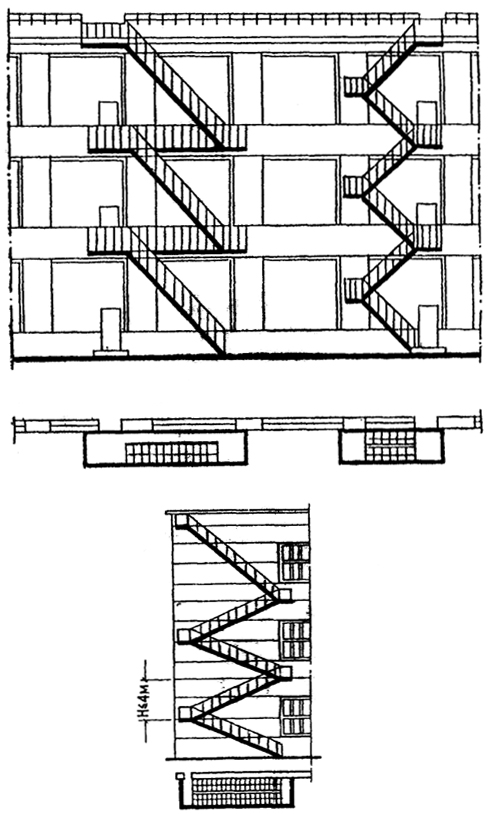

Рис. 73. Наружные аварийные стальные лестницы
Рис. 73. Наружные аварийные стальные лестницы
