2.3. Сборные железобетонные лестницы из крупноразмерных элементов

Лестницы из крупноразмерных элементов наиболее индустриальны и наиболее распространены как в гражданском, так и в промышленном строительстве. Применяются два основных принципиальных решения. В бескаркасных зданиях лестницы собирают из отдельных маршей и площадок (см. рис. 25, б). Для сборки лестницы на один этаж требуется два марша и три площадки. Площадки опирают на поперечные стены, марш - на площадки (рис. 63).

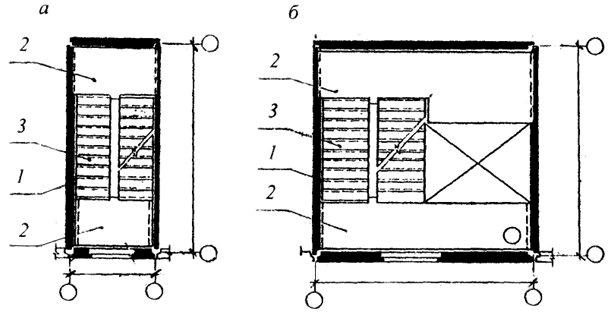

Рис. 63. Лестничная клетка бескаркасного здания: а - в виде самостоятельной шахты; б - в виде лестнично-лифтового узла; 1 - несущая стена; 2 - лестничная площадка; 3 - лестничный марш
Рис. 63. Лестничная клетка бескаркасного здания:
а - в виде самостоятельной шахты; б - в виде лестнично-лифтового узла; 1 - несущая стена; 2 - лестничная площадка; 3 - лестничный марш

В каркасных зданиях лестницы собирают из одинаковых элементов - марша с двумя пол у площадкам и (рис. 25, в), для одного этажа используют два элемента. Элемент опирают гранями полуплощадок на продольные ригели (рис. 64).

При разрезке лестницы на отдельные марши и площадки возможны различные варианты конструкций лестничных площадок и маршей. Лестничные площадки опирают специальными выступами или всей гранью непосредственно на стену лестничной клетки или на металлические столики, приваренные к закладным деталям на стенах лестничных клеток. В прил. В приведена выборка из серии.

74

Рис. 64. Лестничная клетка каркасного здания: а - трехмаршевая лестница; б - двухмаршевая лестница; в - план лестницы с опиранием на ригели; 1 - ригель каркаса; 2 - ригель лестничного марша; 3 - марш с полуплощадками
Рис. 64. Лестничная клетка каркасного здания:
а - трехмаршевая лестница; б - двухмаршевая лестница; в - план лестницы с опиранием на ригели; 1 - ригель каркаса; 2 - ригель лестничного марша; 3 - марш с полуплощадками

75

Марши могут быть сплошные (бескосоурные), складчатые, кессонные и иметь в поперечном разрезе П-образное, Н-образное и Т-образное сечение (рис. 65). Марш может иметь нижнюю и верхнюю фризовые ступени, отличающиеся размерами от рядовых, или быть без фризовых ступеней, с лестничной площадкой специальной формы (рис. 66).

В марше с полуплощадками сечение может быть сплошное и П-образное. На первом и последнем этаже добавляют специальные элементы - полуплощадки.

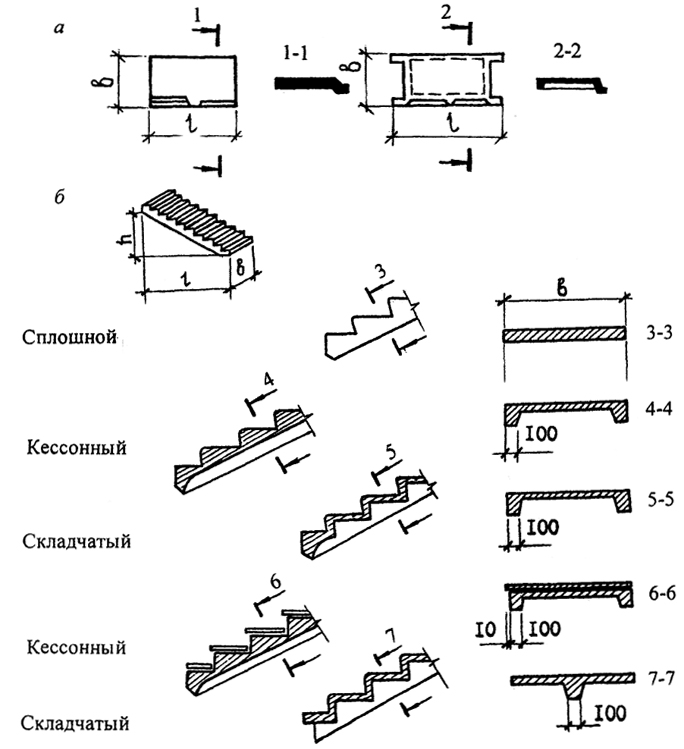

Рис. 65. Конструктивные элементы лестниц: а - плоская и ребристая лестничные площадки; б - лестничные марши
Рис. 65. Конструктивные элементы лестниц:
а - плоская и ребристая лестничные площадки; б - лестничные марши

76

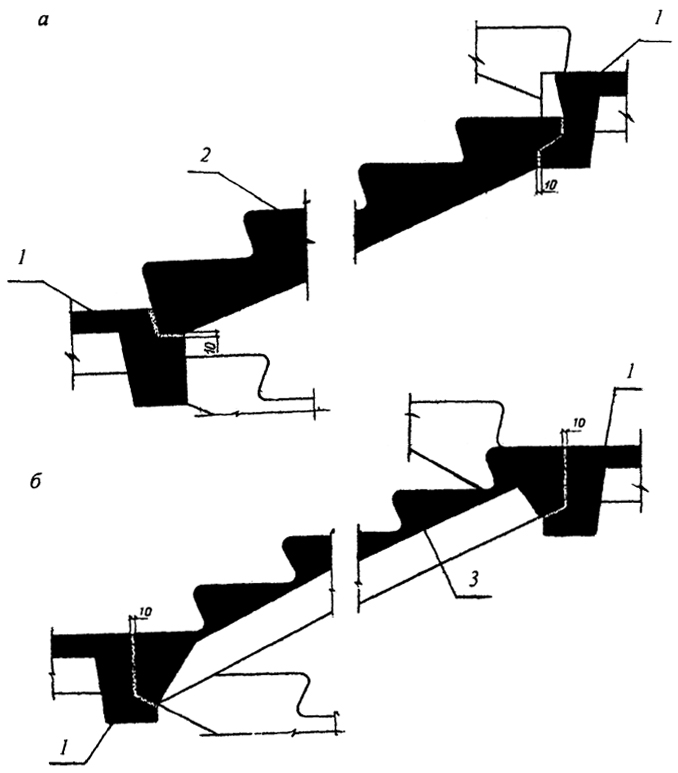

Рис. 66. Конструкции лестниц: а - с маршем без фризовых ступеней; б - с маршем с фризовыми ступенями; 1 - лестничная площадка; 2 - марш сплошной конструкции; 3 - марш ребристой конструкции
Рис. 66. Конструкции лестниц:
а - с маршем без фризовых ступеней; б - с маршем с фризовыми ступенями; 1 - лестничная площадка; 2 - марш сплошной конструкции; 3 - марш ребристой конструкции

77
