2.2. Лестницы из мелкоразмерных элементов по железобетонным и стальным балкам

В жилых многоэтажных домах и общественных зданиях парадные (главные) лестницы могут решаться по индивидуальным проектам с применением нетиповых схем (рис. 51 - 53) и конструктивных элементов (рис. 54 - 56). Такие лестницы допускается делать открытыми (рис. 57, 62) из мелкоразмерных элементов по стальным (рис. 58, 59) и железобетонным балкам (рис. 60, 61).

Лестницы из мелкоразмерных элементов состоят из сборных ступеней, косоуров или тетив, площадочной и подкосоурной балок (см. прил. В, Д). Ступени делают железобетонными массивными сплошными (см. рис. 52) или облегченными (рис. 62).

Несущие конструкции лестницы (площадочные балки, косоуры, тетивы) делают стальными или железобетонными.

Стальные конструкции лестниц имеют небольшой вес, их удобно обрабатывать, собирать и соединять между собой (рис. 58). Тетивы располагают сбоку от ступеней, поэтому их необходимо делать из швеллеров, опирая ступени на их нижнюю полку. Высота швеллера должна быть такова, чтобы внутри профиля поместилась ступень.

Косоуры располагают под ступенями. Стальные косоуры выполняют из двутавров.

Железобетонные косоуры и тетивы бывают сборные и монолитные.

Площадочные балки лестниц из мелкоразмерных элементов опирают на стены или другие несущие конструкции здания, косоуры - на специальные гнезда подкосоурных балок (рис. 60), тетивы - на площадочные балки (рис. 61).

Сопряжение косоуров (тетив) с площадочными балками влияет на архитектурное и конструктивное решение деталей лестниц, на способы укладки площадочной плиты, форму фризовых ступеней и т.п.

Для придания стальным балкам огнестойкости из эстетических соображений их обтягивают сеткой и оштукатуривают или, учитывая архитектурный замысел, оставляют открытыми, окрашивая масляной краской (рис. 62).

61

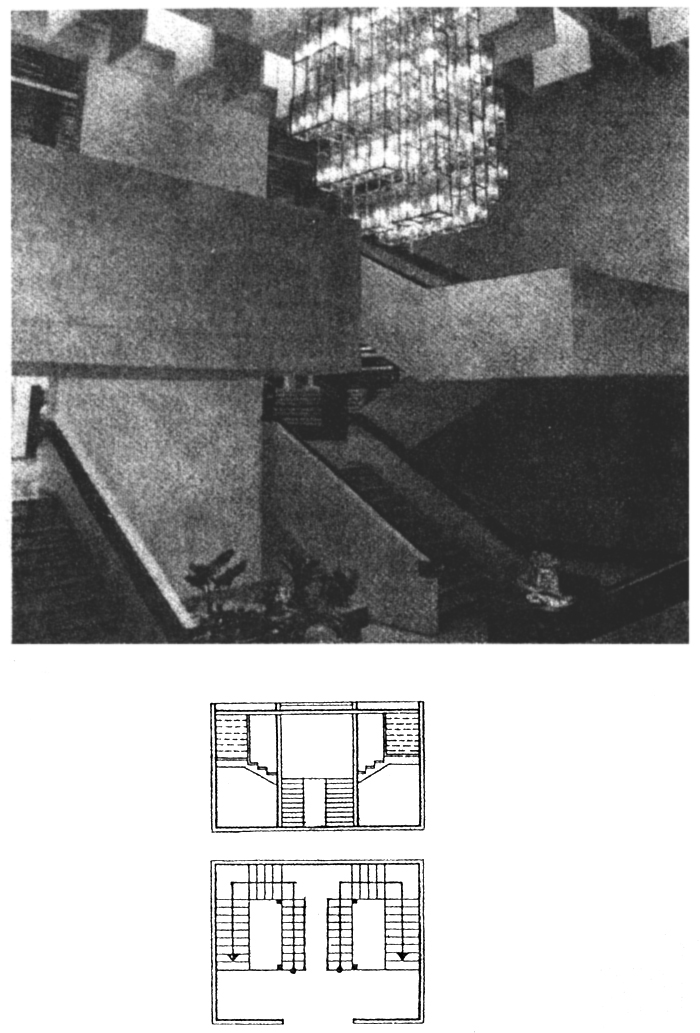

Рис. 51. Главная лестница в общественном здании (трехмаршевая)
Рис. 51. Главная лестница в общественном здании (трехмаршевая)

62

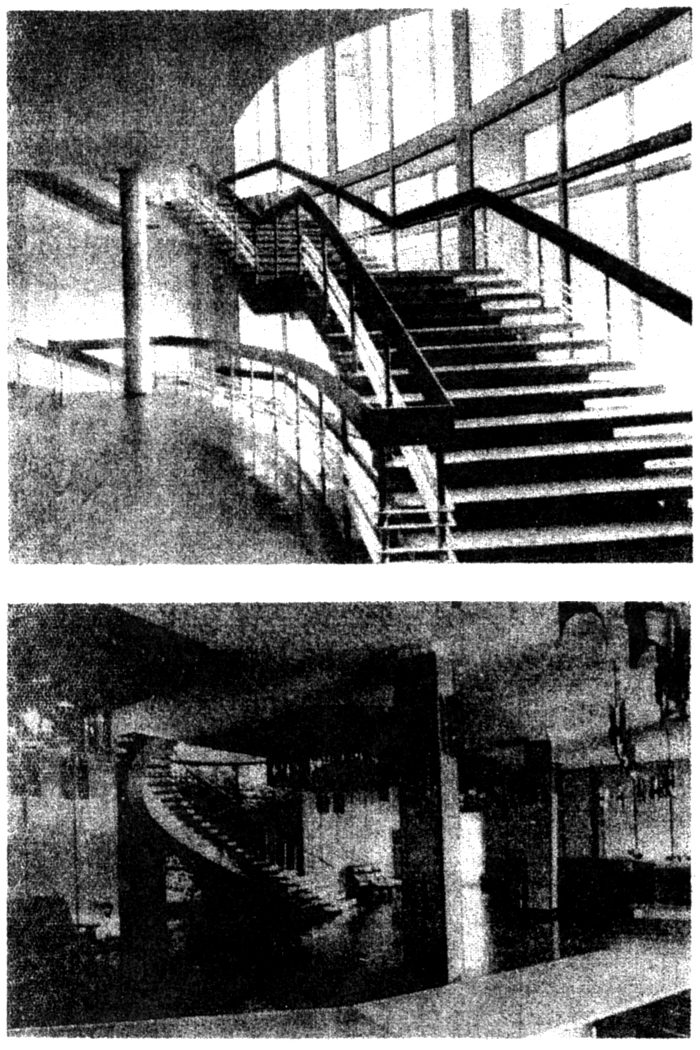

Рис. 52. Главная лестница в общественном здании (прямолинейная двухмаршевая)
Рис. 52. Главная лестница в общественном здании (прямолинейная двухмаршевая)

63

Рис. 53. Главная лестница в общественном здании (одномаршевая)
Рис. 53. Главная лестница в общественном здании (одномаршевая)

64

Рис. 54. Внутриквартирная одномаршевая лестница с одним несущим ребром и ступенями без подступенков в общей комнате
Рис. 54. Внутриквартирная одномаршевая лестница с одним несущим ребром и ступенями без подступенков в общей комнате

65

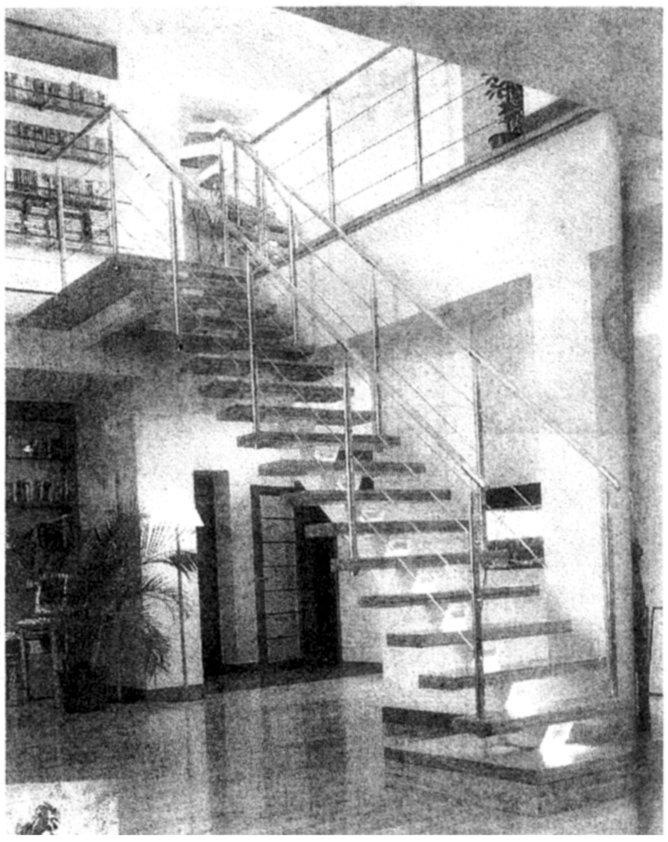

Рис. 55. Монолитная железобетонная лестница в офисе. Лестничное пространство на первом этаже
Рис. 55. Монолитная железобетонная лестница в офисе. Лестничное пространство на первом этаже

66

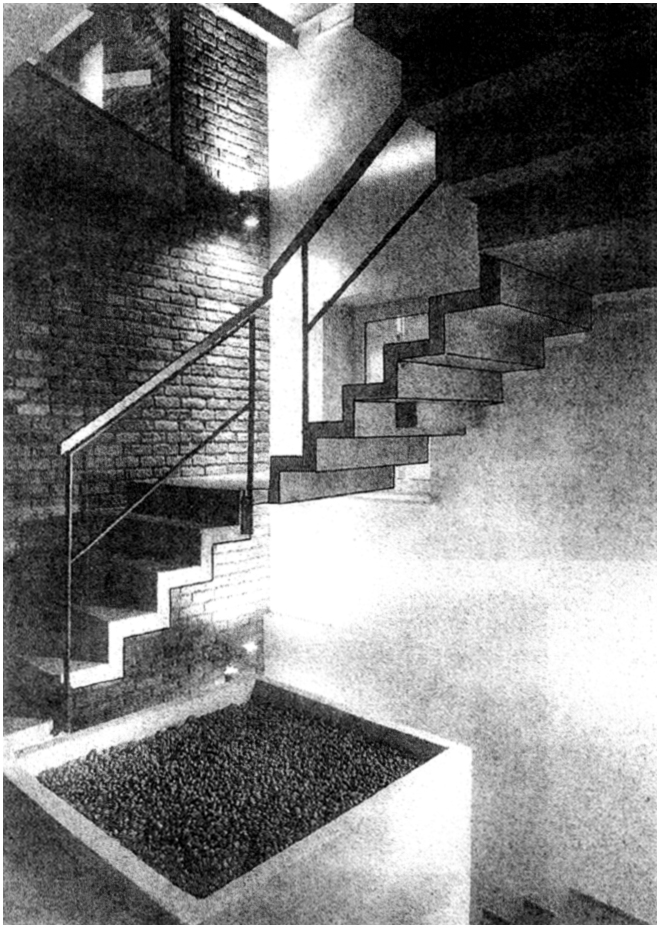

Рис. 56. Монолитная железобетонная лестница в офисе: а - вид сверху; б - фрагмент
Рис. 56. Монолитная железобетонная лестница в офисе:
а - вид сверху; б - фрагмент

67

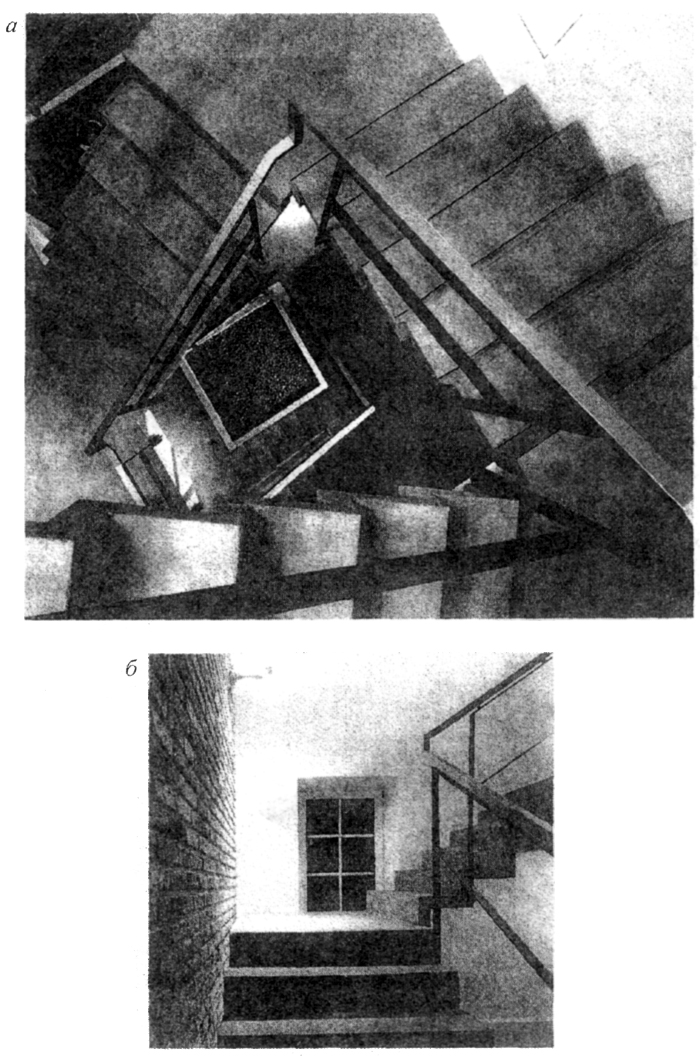

Рис. 57. Открытая главная лестница: а - с двумя косоурами; б - с одним косоуром
Рис. 57. Открытая главная лестница:
а - с двумя косоурами; б - с одним косоуром

68

Рис. 58. Лестницы на обетонированных стальных тетивах: а - сопряжение тетив с бадкой; б - вид сверху; в - вид снизу
Рис. 58. Лестницы на обетонированных стальных тетивах:
а - сопряжение тетив с бадкой; б - вид сверху; в - вид снизу

69

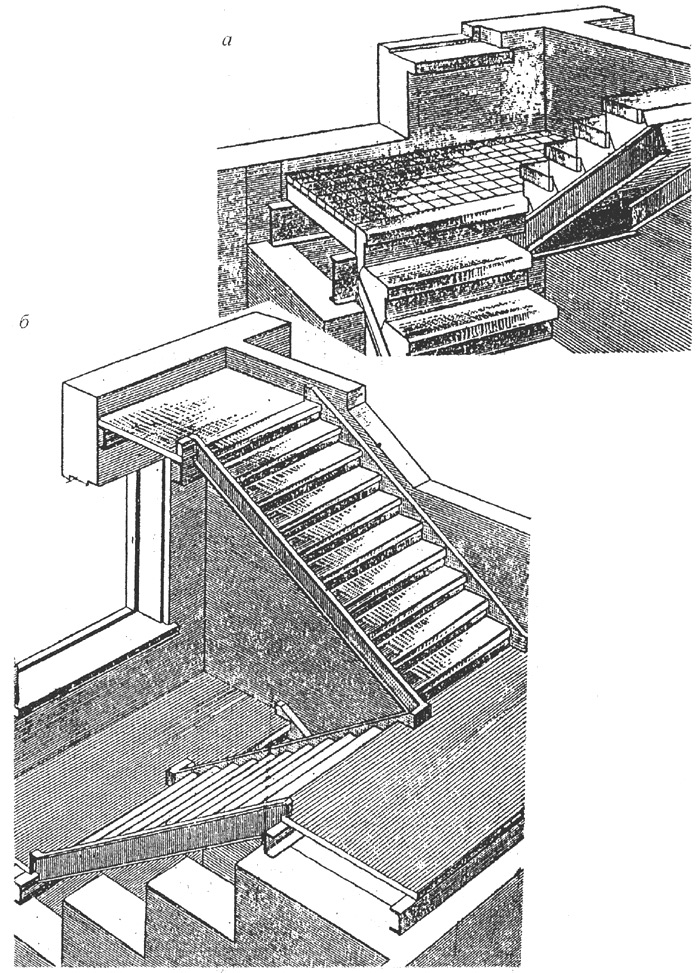

Рис. 59. Лестницы с открытыми стальными балками: а - по косоурам; б - на тетивах
Рис. 59. Лестницы с открытыми стальными балками:
а - по косоурам; б - на тетивах

70

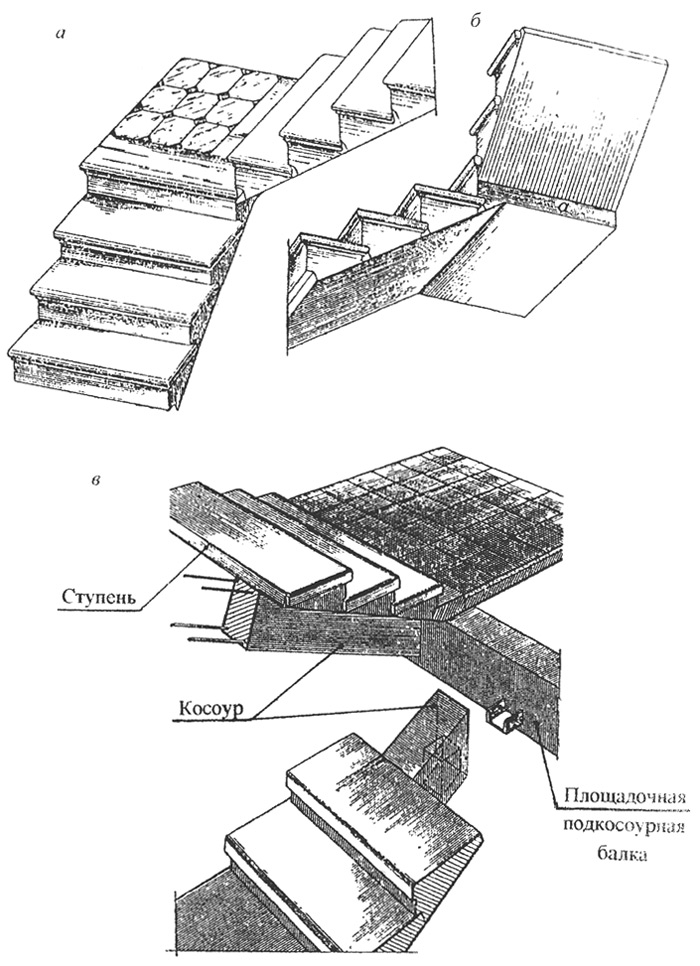

Рис. 60. Общий вид лестниц: а, б - бескосоурных; в - на железобетонных косоурах
Рис. 60. Общий вид лестниц:
а, б - бескосоурных; в - на железобетонных косоурах

71

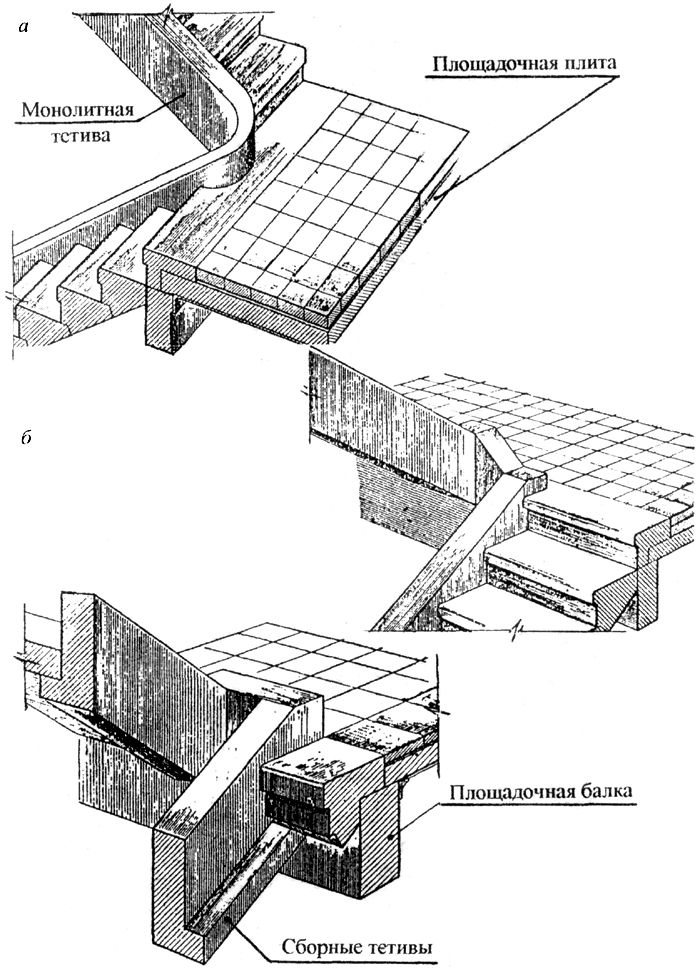

Рис. 61. Общий вид лестниц на железобетонных тетивах: а - изогнутой формы в плане; б - прямолинейных
Рис. 61. Общий вид лестниц на железобетонных тетивах:
а - изогнутой формы в плане; б - прямолинейных

72

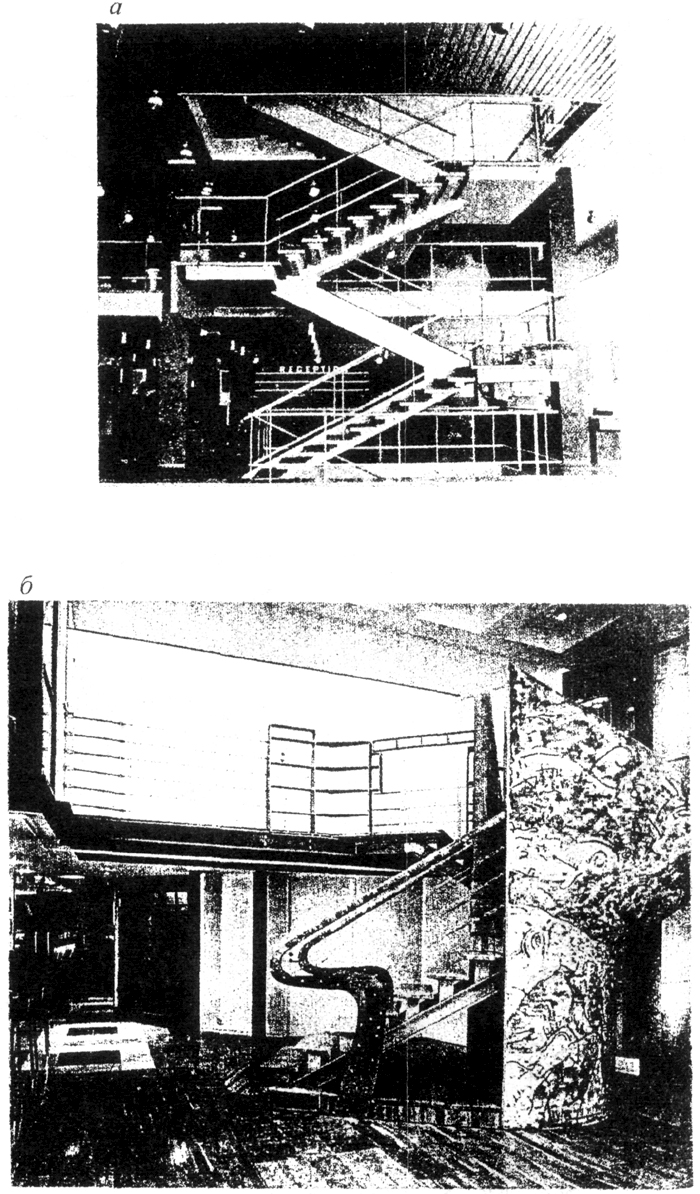

Рис. 62. Лестницы по стальным косоурам: а - оштукатуренным; б - открытым
Рис. 62. Лестницы по стальным косоурам:
а - оштукатуренным; б - открытым

73
