3.4. Усиление стропильных ферм

Усиление стропильных ферм в практике эксплуатации зданий встречается довольно часто. Причины усиления разнообразны. Это могут быть: дефекты изготовления (смещение арматурных каркасов, недостаточное предварительное напряжение нижнего пояса); дефекты из-за неправильной перевозки и монтажа; перегрузка фермы. В каждом конкретном случае оценивается степень повреждения элементов фермы и выбираются способы их усиления.

Рассмотрим некоторые из них.

Нижний пояс фермы часто усиливается горизонтальной предварительно напряженной стержневой затяжкой из арматуры классов АII, AIII, ø18 - 32 мм. Усилие натяжения затяжки обеспечивается торцевыми гайками и стягивающими струбцинами (рис. 3.10, а). Так как расстояние между парными тяжами затяжки небольшое, то для обеспечения требуемого натяжения ставятся промежуточные стальные распорки из уголка или швеллера с интервалом 3 м. При натяжении важно производить одновременное стягивание тяжей затяжек с обеих сторон, чтобы не допустить искривления нижнего пояса фермы. Ввиду того, что ферма чаще всего усиливается в полностью нагруженном состоянии, необходимо создавать высокое напряжение в затяжке порядка (0,6 - 0,8) Rsn.

Верхний пояс фермы, а также сжатые элементы решетки можно усиливать стальной обоймой или распорками, ранее рассмотренными на рис. 3.8.

Опорные узлы фермы, имеющие наклонные трещины, усиливаются напряженными хомутами, состоящими из уголков, горизонтальных пластин и стержневой арматуры. Напряжение в стержнях создается натяжными гайками с последующей приваркой стержней к уголкам обвязки (рис. 3.10, б). Аналогичным образом усиливаются промежуточные узлы фермы (рис. 3.10, в).

После окончания натяжения хомутов и горизонтальных затяжек гайки привариваются к стержням (см. рис. 3.10, а, б) или срезаются (см. рис. 3.10, в).

Усиленные сжатые элементы фермы проверяются расчетом на прочность, а растянутые - на прочность и трещиностойкость.

94

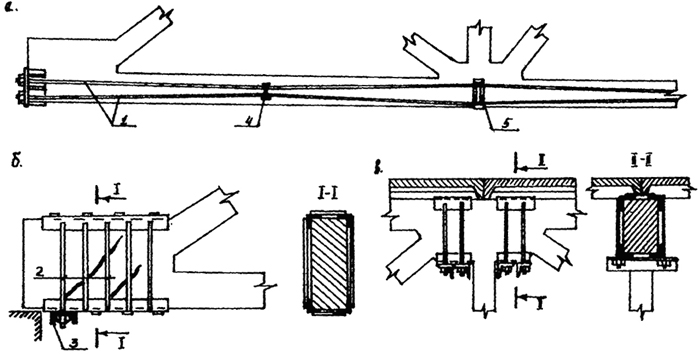

Рис. 3.10. Усиление элементов стропильной фермы: а - нижнего пояса; б - опорного узла; в - промежуточного узла; 1 - горизонтальная затяжка; 2 - напрягаемые хомуты; 3 - балка (швеллер) для натяжения хомутов; 4 - стягивающая струбцина; 5 - промежуточная распорка
Рис. 3.10. Усиление элементов стропильной фермы:
а - нижнего пояса; б - опорного узла; в - промежуточного узла; 1 - горизонтальная затяжка; 2 - напрягаемые хомуты; 3 - балка (швеллер) для натяжения хомутов; 4 - стягивающая струбцина; 5 - промежуточная распорка
