Для определения расчетных значений внутренних усилий используем нормативную формулу (2.82). Подсчитывая по этой формуле расчетные значения внутренних усилий и учитывая при этом выражения (3.8)-(3.10), получаем следующие результаты:
Q→T ={1334,21131,7772,0)кН;
М→T = {25386,615149,76368,9 }Кн·м.(3.11)
По полученным данным строим эпюры расчетных значений поперечных сил и изгибающих моментов в консольном стержне, показанные на рис. 3.6.

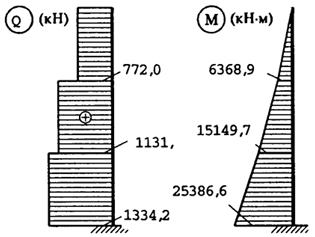

Рис. 3.6. Расчетные эпюры поперечных сил
и изгибающих моментов
