7.2. Использование зол и шлаков ТУ ГРЭС НА Томь-Усинском ЗЖБК Минэнерго СССР

Сухая зола и переработанная на ТУ ЗЖБК золошлаковая смесь (рис. 7.3 и 7.4) с гидроотвалов ТУ ГРЭС используются в качестве активного составляющего и заполнителя для наружных стеновых панелей (поризованный шлакозолобетон) [53, 54].

Для ТУ ЗЖБК нами были разработаны технологические регламенты на производство стеновых панелей из поризованного мелкозернистого шлакозолобетона, на производство изделий вертикально-кассетного формования из литых шлакозолобетонных смесей и на производство панелей кровли из морозостойких бетонов; утвержденных Минэнерго СССР (1988-1990 гг.).

125

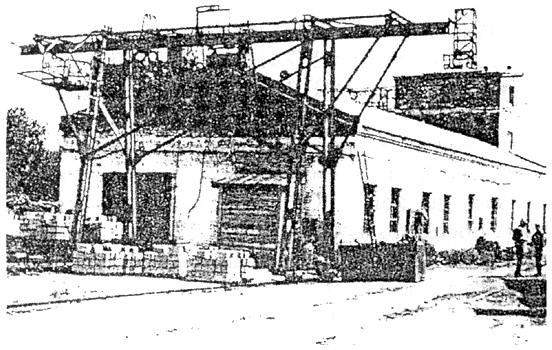

 Рис. 7.1. Общий вид и технологическая схема производства шлакозолоблоков в г. Киселевске

Технологическая схема: 1. открытый склад шлакового песка; 2. скреперная лебедка; 3. приемный бункер, скиповый подъемник; 4. бетоносмесительное отделение; 5. силосный склад цемента и золы; 6. устаноэка по формованию бетонных камней СМТ-188; 7. пропарочные камеры; 8. склад готовой продукции


Рис. 7.1. Общий вид и технологическая схема производства шлакозолоблоков в г. Киселевске

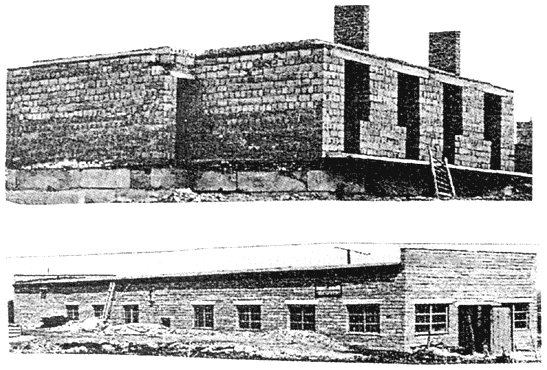

 Рис. 7.2. Строительство коттеджей и столярного цеха завода "Стройдеталь" из шлакозолоблоков
Рис. 7.2. Строительство коттеджей и столярного цеха завода "Стройдеталь" из шлакозолоблоков

126

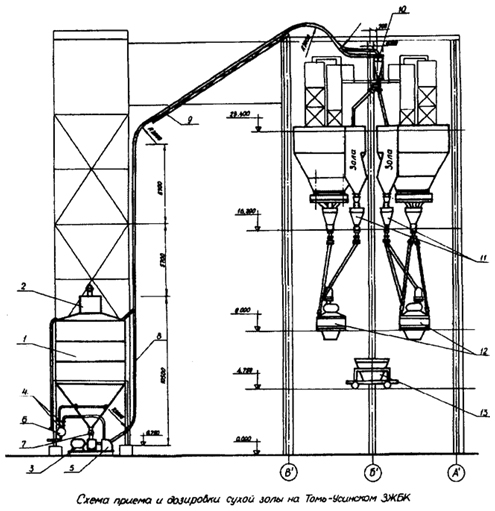

 Рис. 7.3. Действующая с 1988 г. схема приема и дозировки сухой золы на ТУ ЗЖБК: 1. Силосная металлическая банка; 2. Батарея фильтра; 3. Электропривод; 4. Вентили; 5. Пневмовинтовой насос НПВ36-2; 6. Распределитель; 7. Задвижка; 8. Золопровод; 9. Металлическая ферма; 10. Циклон; 11. Весовые дозаторы; 12. Бетоносмеситель; 13. Бетоновозная тележка.
Рис. 7.3. Действующая с 1988 г. схема приема и дозировки сухой золы на ТУ ЗЖБК:
1. Силосная металлическая банка; 2. Батарея фильтра; 3. Электропривод; 4. Вентили; 5. Пневмовинтовой насос НПВ36-2; 6. Распределитель; 7. Задвижка; 8. Золопровод; 9. Металлическая ферма; 10. Циклон; 11. Весовые дозаторы; 12. Бетоносмеситель; 13. Бетоновозная тележка.
 Рис. 7.4. Схема переработки отвальной золошлаковой смеси на ТУ ЗЖБК: 1. Приемный бункер; 2. Питатель ленты; 3. Грохот; 4. Дробилка; 5. Транспортерная лента; 6. Сбрасыватель; 7. Охладитель; 7. Отходящий транспортер; 8. Бункер отходов.
Рис. 7.4. Схема переработки отвальной золошлаковой смеси на ТУ ЗЖБК:
1. Приемный бункер; 2. Питатель ленты; 3. Грохот; 4. Дробилка; 5. Транспортерная лента; 6. Сбрасыватель; 7. Охладитель; 7. Отходящий транспортер; 8. Бункер отходов.

127
