6.2. Изучение процесса структурообразования

Процесс структурообразования бесцементного мелкозернистого золошлакобетона в четыре периода (сутки, 28 суток, 3 месяца и 6 месяцев) исследовали с помощью спектрального, рентгено-структурного и дифференциально-термического анализов, растрового электронного микроскопа и химического анализа (т.е. комплекса пяти методов).

На рис. 6.2 (а, б, в) при увеличении в 150 раз под растровым микроскопом мы уже не видим микротрещин в бетоне, а сплошную структуру даже в контактной зоне со шлаковыми зернами. При снятии угольных реплик и увеличении в 12000 раз (рис. 6.3 а, б, в) виден рост кристаллов новообразований на поверхности зольной глобулы (рис. 6.3 а) в возрасте 7 суток и крупных кристаллов гидросиликатов кальция в возрасте 28 суток и 3 месяцев (рис. 6.3 б и в) и отсутствуют микротрещины.

С помощью химического анализа определяли относительное изменение содержания в бетоне СаОСВОб [102]. Если принять количество СаОСВОб в свежей бетонной смеси за 100% (от массы бетонной смеси СаОСВОб составляло 1,71%), то ее содержание в эти периоды составило: в суточном возрасте 0,53%; в 28 дневном возрасте 0,41%; в возрасте 90 суток 0,29% и в 180 дневном 0,26%.

Изучение рентгеноснимков исходных материалов (раздел 1, рис. 1.19...1.25) и бетонов в указанные периоды времени (рис. 6.4 а, б, в) по методике НЙИЖБ [103] также показывает образование гидросиликатов кальция не только за счет гидратации имеющихся

112

 Рис. 6.2 (а, б, в). Структура бесцементного мелкозернистого золошлакобетона под растровым микроскопом: а) в возрасте 28 дней; б) в возрасте 3 месяца; в) в возрасте 6 месяцев.  Увеличение в 150 раз.
Рис. 6.2 (а, б, в). Структура бесцементного мелкозернистого золошлакобетона под растровым микроскопом:
а) в возрасте 28 дней; б) в возрасте 3 месяца; в) в возрасте 6 месяцев.
Увеличение в 150 раз.




113

 Рис. 6.3 (а, б, в). Процесс структурообразования бесцементного золошлакобетона при снятии угольных реплик под электронным микроскопом (12000 раз): а) образование кристаллов гидросиликатов кальция на поверхности зольной глобулы, в возрасте 7 суток; б) рост кристалов в возрасте 28 суток; с)в возрасте 90 суток
Рис. 6.3 (а, б, в). Процесс структурообразования бесцементного золошлакобетона при снятии угольных реплик
под электронным микроскопом (12000 раз): а) образование кристаллов гидросиликатов кальция на поверхности
зольной глобулы, в возрасте 7 суток; б) рост кристалов в возрасте 28 суток; с)в возрасте 90 суток




114

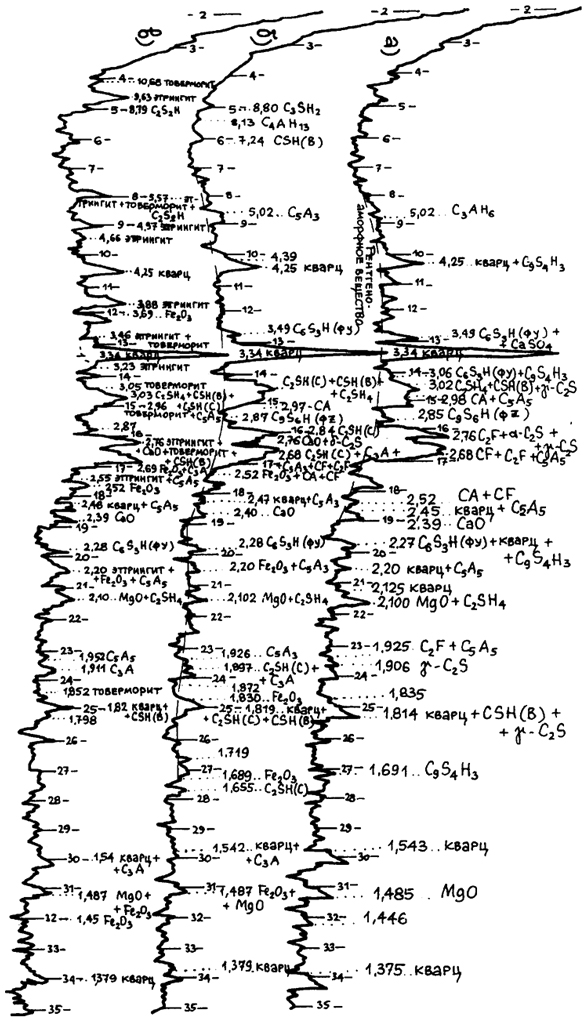

 Рис. 6.4 (а, б, в). Дифрактограммы бесцементного бетона в возрасте: а) через 28 суток; б) 3 месяца; с) 6 месяцев
Рис. 6.4 (а, б, в). Дифрактограммы бесцементного бетона в возрасте:
а) через 28 суток; б) 3 месяца; с) 6 месяцев

115

материалов, но и за счет образования их путем связывания свободного оксида кальция оксидом кремния и взаимодействия с водой. Это удалось определить путем относительного сравнения полученных объемов гидросиликатов кальция на единицу объема золы без применения ферросплавной пыли и двойной термообработки с бетоном оптимального состава, в который была введена ферросплавная пыль и применялась двойная термообработка (затворение горячей водой и прогрев в пропарочной камере при температуре +95...100 °С).

С помощью дифференциально-термического анализа в комплексе с динамическим взвешиванием образцов при нагревании [103, 104] определяли степень гидратации золы по содержанию в ней гидратной воды, а также количество новообразований по потере веса в пределах соответствующих эффектов.

Исследование процесса структурообразования созданного бесцементного мелкозернистого золошлакобетона на основе отходов Юргинской ТЭЦ и Кузнецкого завода ферросплавов с применением двухстадийной термообработки (затворение горячей водой и тепловая обработка бетона в изделиях или конструкциях) за период 6 ти месяцев (180 суток) подтвердили наши предыдущие исследования о возможности получения и применения его в строительстве в несущих и ограждающих конструкциях (марок от 50 до 200).
