Исходя из оптимальных составов предыдущих исследований были продолжены исследования по оптимизации режимов термообработки бесцементных бетонов, имея ввиду второй этап термообработки (первый - горячей водой 60-80 °С) [82, 92, 94]. Изготовлялись образцы-кубы 10x10x10 см в лабораторных условиях. После предварительной выдержки, которая варьировалась 3; 6 и 12 часов (для трех точек, а затем обрабатывалась на ЭВМ) образцы помещались в пропарочную камеру, оборудованную устройством для поддержания заданной температуры, где и подвергались тепловлажностной обработке (ТВО) по определенным режимам (3+6+3); (3+9+3); (3+12+3) при различных изотермических температурах 60; 80 и 100 °С.
Образцы, подвергнутые ТВО по 1, 2 и 3-ему режимам испытывались на прочность при сжатии и среднюю плотность в суточном, семисуточном и 28 суточном возрасте (рис. 5.10 - 5.18).
Анализ результатов исследования показывает, что лучшие показатели имеет бетон при температуре изотермического прогрева в пределах от 80 до 100 °С. Лучше при 100 °С, но практически реализовать такую температуру, особенно в условиях стройки (монолитного строительства) затруднительно. Оптимум продолжительности изотермического прогрева до 12 часов дает прирост прочности, но возрастают энергозатраты, поэтому продолжительность прогрева можно ограничить 9-10 часами. Оптимум выдержки находится в пределах 6-7 часов.
102

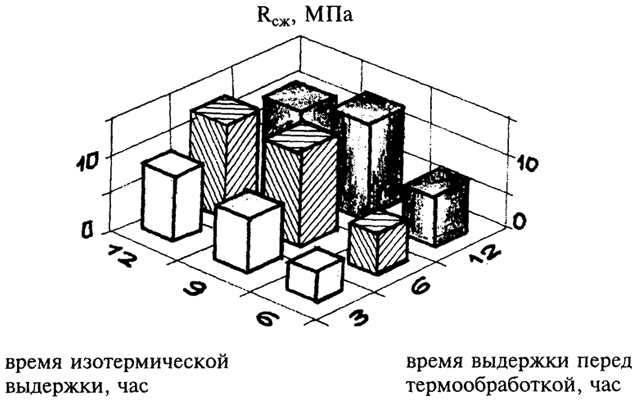

Рис. 5.10. Прочность на сжатие бесцементного бетона после
термообработки при 60°С

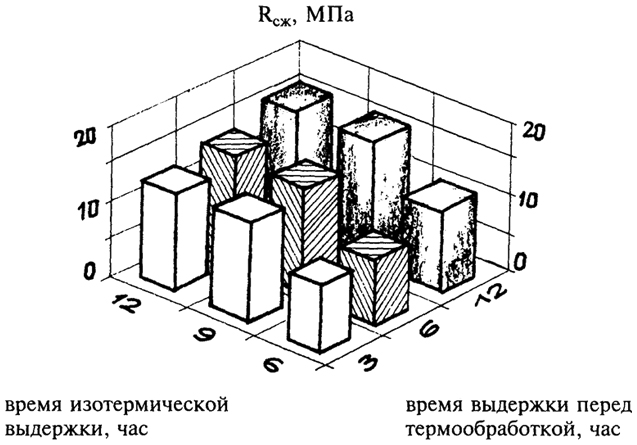

Рис. 5.11. Прочность на сжатие бесцементного бетона после
термообработки при 80°С
103
Рис. 5.12. Прочность на сжатие бесцементного бетона после
термообработки при 100°С

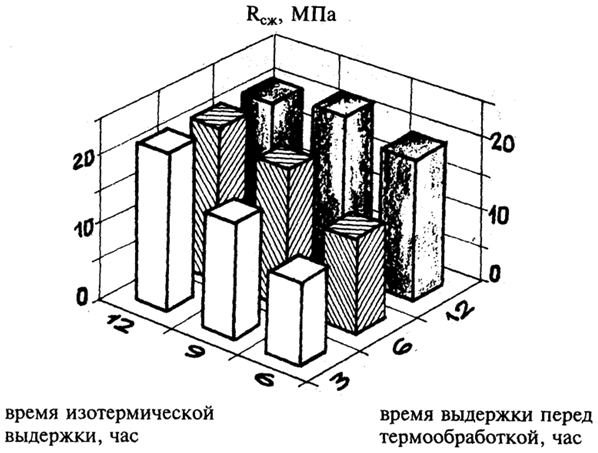

Рис. 5.13. Прочность на сжатие бетона через 7 сут. после
термообработки при 60°С
104

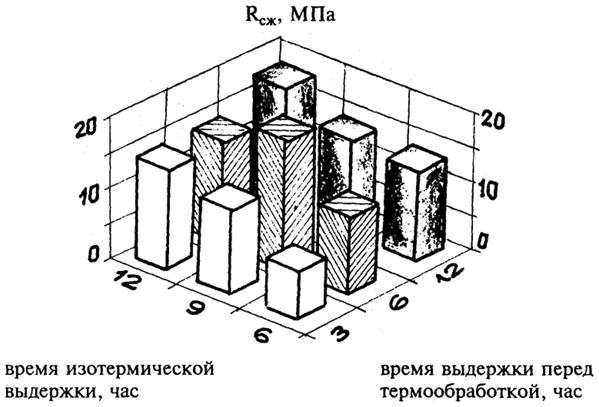

Рие. 5.14. Прочность на сжатие бетона через 7 сут. после
термообработки при 80°С

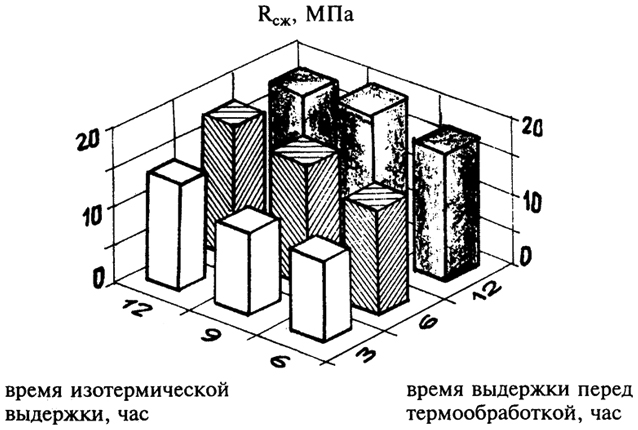

Рис. 5.15. Прочность на сжатие бетона через 7 сут. после
термообработки при 100°С
105
Рис. 5.16. Прочность на сжатие бетона через 28 сут. после
термообработки при 60°С

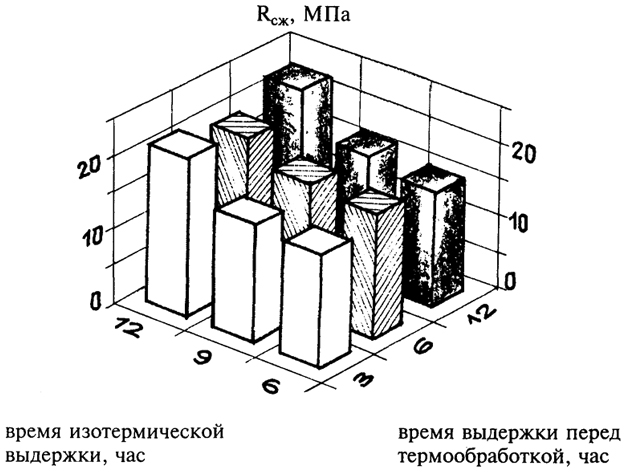

Рис. 5.17. Прочность на сжатие бетона через 28 сут. после
термообработки при 80°С
106

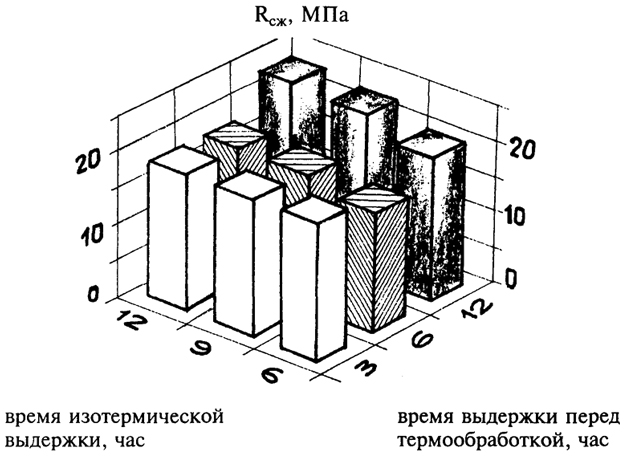

Рис. 5.18. Прочность на сжатие бетона через 28 сут. после
термообработки при 100°С
107
