5.2. Бетоны для ограждающих конструкций

Для исследования возможности получения бесцементного легкого бетона в оптимальный состав мелкозернистого золошлакобетона вводили моющее средство "Прогресс" [80, 81]..Добавку вводили в количестве 0,5; 1,0; 1,5; 2,0 и 3% от массы золы в жидком товарном виде плотностью 1,084т/м3. Приготовление смеси производили при температуре воды +80 °С в лабораторных смесителях двух типов: обычном с принудительным перемешиванием и турбулентном. После 4-х часовой выдержки образцы пропаривались в пропарочной камере при температуре 90 °С по режиму 3+10+3 часа. Результаты испытаний образцов на прочность и плотность в возрасте 28 суток приведены на графиках рис. 5.8 и 5.9

100

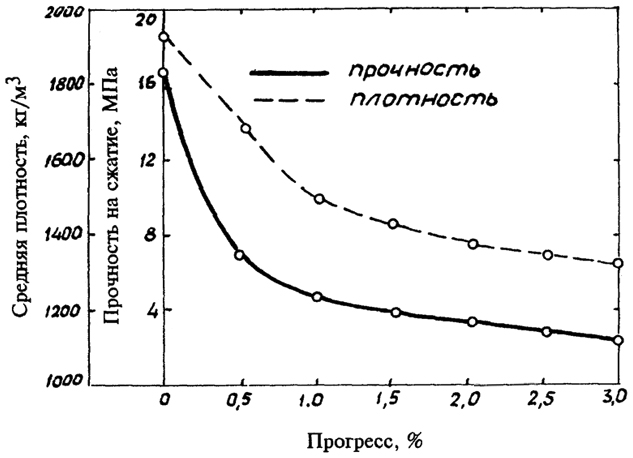

 Рис. 5.8. Зависимость прочности и плотности мелкозернистого золошлакобетона от количества поризатора "Прогресс" (обычный бетоносмеситель)
Рис. 5.8. Зависимость прочности и плотности мелкозернистого
золошлакобетона от количества поризатора "Прогресс"
(обычный бетоносмеситель)

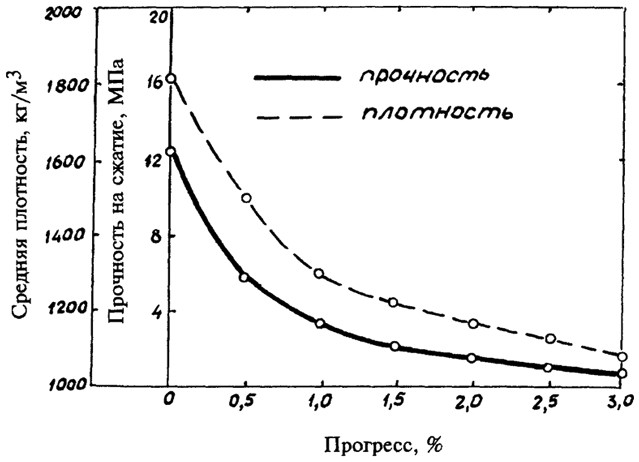

Рис. 5.9. Зависимость прочности и плотности мелкозернистого золошлакобетона от количества поризатора "Прогресс" (турбулентный смеситель)
Рис. 5.9. Зависимость прочности и плотности мелкозернистого
золошлакобетона от количества поризатора "Прогресс"
(турбулентный смеситель)

101

Анализ графиков рис. 5.8 и 5.9 показывает, что вводя в бесцементный мелкозернистый золошлакобетон поризующую добавку в количестве от 0,5 до 3% от массы золы можно получить легкий бетон для ограждающих конструкций с прочностью в 28 суток от 3 до 7,5 МПа и плотностью от 1300 до 1700 кг/м3 при перемешивании в обычном смесителе принудительного действия (расход поризатора от 1 до 2%) и соответственно от 1 до 6 МПа и от 1050 до 1500 кг/м3 при перемешивании в турбулентном смесителе. При этом расход поризатора сокращается в два раза (0,5 -1%).

102

Lib4all.Ru © 2010.
Корпоративная почта для бизнеса Tendence.ru
