4.3. Разработка составов и технологии бетона для
конструкции кровли

В соответствии с требованиями СНиП 2.03.01-84 железобетонные конструкции кровли должны иметь марку бетона по морозостойкости не менее F 300 и водонепроницаемости не менее W 6. В нашей работе [75, 79] ставились задачи создать бетон значительно превосходящий эти показатели с целью увеличения его долговечности и отказа от применения защитного покрытия конструкций кровли, что требует дорогие компоненты для покрытия, усложняет технологию производства и экологическую обстановку на производстве.

Первая задача решена по существу в предыдущем подразделе (4.2) и поэтому все внимание было сосредоточено на дальнейшем совершенствовании (корректировке) состава мелкозернистого шлакозолобетона непосредственно на ТУ ЗЖБК, выпускающем панели кровли для жилья из обычного бетона с водозащитным покрытием. Было испытано 32 состава мелкозернистого шлакозолобетона, где варьировались: цемент марок 500 (расход от 250 до 800 кг/м3) и 600 Яшкинского цемзавода (от 200 до 700 кг/м3); два вида золы (сухого отбора и гидроудаленная) с расходом от 150 до 300 кг/м3; добавки ЛСТ и Ж 136-157 М раздельно и в комплексе в пределах от 0,1 до 0,3% от массы цемента. Использовался метод планирования эксперимента, моделирования и компьютерной обработки данных (рис. 4.17). В результате эксперимента разработаны составы бетона с расходом цемента от 450 до 580 кг/м3; шлакового песка 1000-1100 кг/м3; гидроудаленной золы (на ней лучшие показатели) 180-210 кг/м3; комплексной добавки ЛСТ + Ж 136-157 М (соотношение 1:2) в количестве 0,1% от массы цемента и воды 190-250 кг/м3. Осадка конуса смеси 4-6 см. При этом обеспечивается марка по водонепроницаемости W 12, морозостойкость от 1150 до 1350 циклов, не требуется защитного покрытия. Как указывалось выше, работа защищена патентом и может использоваться в условиях попеременного замораживания и оттаивания и воздействия осадков без специальных защитных покрытий. На ТУ ЗЖБК бетонная смесь прошла успешные испытания и принята к реализации. Физико-механические и деформативные характеристики разработанного бетона превосходят показатели обычного и мелкозернистого (песчаного) бетона [75].

91

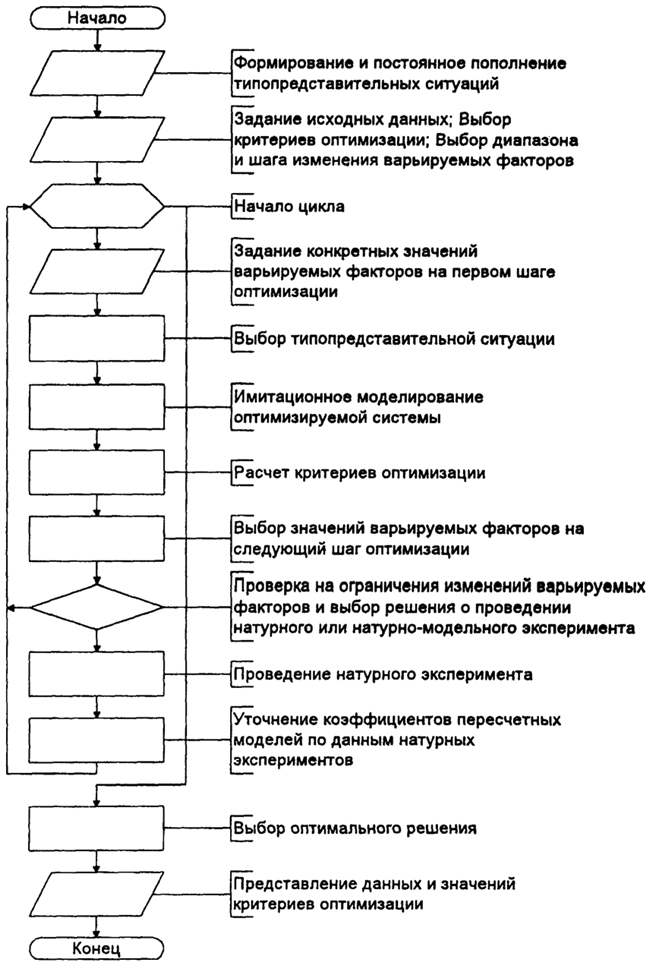

 Рис. 4.17. Схема компьютерной программы моделирования, постановки эксперимента и обработки данных
Рис. 4.17. Схема компьютерной программы моделирования, постановки
эксперимента и обработки данных

92

Rambler's Top100
Lib4all.Ru © 2010.
