1.4.3. Химический состав ферросплавной пыли

Данные химического анализа микрокремнезема приведены в таблице 1.17, а спектрального анализа на редкоземельные и токсичные металлы в таблице 1.18.

Анализ полученных данных говорит о том, что пыль представляет собой в основном микрокремнезем, а остальные оксиды и редкоземельные металлы не представляют промышленного интереса. Содержание токсичных металлов в 2-3 раза ниже санитарных норм.

Химический анализ многократно отобранных нами проб и сравнение их с данными анализов КЗФ показывает стабильность химсостава пыли, что очень важно для будущих бетонов.

40

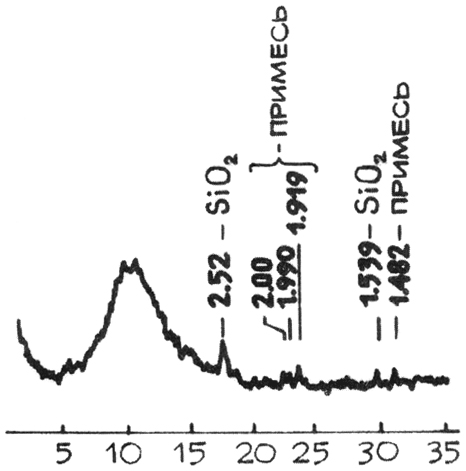

 Рис. 1.25. Дифрактограмма микрокремнезема КЗФ
Рис. 1.25. Дифрактограмма микрокремнезема КЗФ

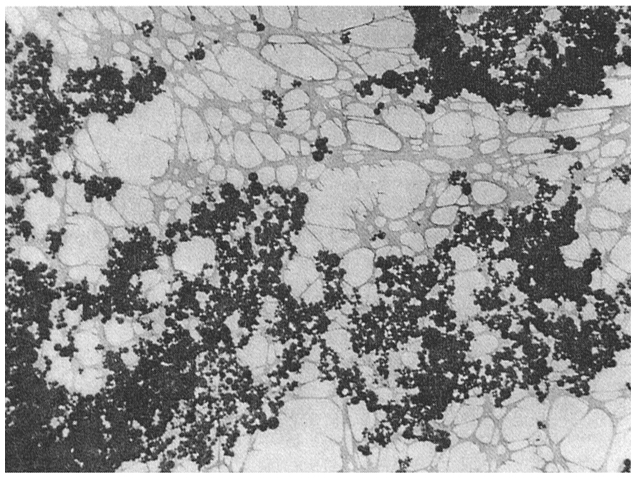

 Рис. 1.26. Микрофотография структуры микрокремнезема под электронным микроскопом
Рис. 1.26. Микрофотография структуры микрокремнезема под
электронным микроскопом

41

Таблица 1.17.

Химический состав микрокремнезема КЗФ

Компоненты Содержание, % Компоненты Содержание, %
SiO2 90,11 CaO 0,71
Ti02 0,015 Na20 0,87
А1203 1,93 K2O 1,16
Fe2O3 следы P205 1,185
FeO 1,82 SO3 0,89
MnO 0,205 ППП 2,25
MgO 0,97 Сумма 101,118

Таблица 1.18.

Содержание редкоземельных и токсичных металлов в микрокремнеземе КЗФ

Элементы Zn Си Pb Mo Sb As
Содержание, % 0,28 0,013 0,01 < 0,005 <0,01 0,013

Как показывает информация [7, 8, 9, 10, И], микрокремнезем широко используется в различных видах бетонов с целью экономии цемента, увеличения прочности и трещиностойкости бетонов, создания высокопрочных бетонов, повышения их долговечности. Микрокремнезем используется в дорожных бетонах, в морских бетонных сооружениях, на 20% заменил цемент и обеспечил марку бетона 1350 кг/см2 (135 МПа) при строительстве первого в мире монолитного высотного здания (62 этажа) в США.

В данной работе мы ставим задачу нового направления использования микрокремнезема как составляющей части создаваемого бесцементного бетона, связывающего свободную известь высококальциевых зол (ликвидация НРО) и повышающего потенциал вяжущих свойств этих зол.

42

Rambler's Top100
Lib4all.Ru © 2010.
