Наиболее пластичная конфигурация зданий и сооружений достигается при их возведении из монолитного железобетона и кирпича.
Геодезические работы при возведении зданий из монолитного железобетона состоят из разметки на горизонтальных плоскостях
282
перекрытий ориентирных рисок для установки арматуры и опалубки. Опалубочные технологии могут быть условно разделены на горизонтально и вертикально устанавливаемые элементы опалубки. Наиболее точной и сложной разметки требует установка вертикально устанавливаемых щитов. В свою очередь вертикально устанавливаемая опалубка стен и колонн делится на опалубку для сборки конструкций вручную и для установки кранами.
Стенная опалубка благодаря модульному принципу позволяет из щитов, устанавливаемых вертикально и горизонтально, формировать конструкции различной, заранее заданной толщины. В устанавливаемых конструкциях элементы могут смещаться относительно друг друга вверх и вниз. Промежуточное пространство выравнивают за счет переставляемых выравнивающих листов (рис. 20.23).
Круговая опалубка, как правило, состоит из стандартных элементов стенной опалубки и особых вкладышей. Разметку ориентиров производят в начале и конце круговой опалубки (рис. 20.24).
Опалубка для колонн состоит из щитовых элементов, соединяемых специальными конструкциями, называемыми "наружный угол". Объем колонн формируется из обычных щитов, соединяемых снаружи специальными держателями (рис. 20.25).
Опалубка перекрытий составляется из стандартных, как правило, крупных щитов или не снимаемого в дальнейшем профилированного настила. Так как вертикальные и горизонтальные щиты примыкают друг к другу весьма плотно, выверка опалубки перекрытий

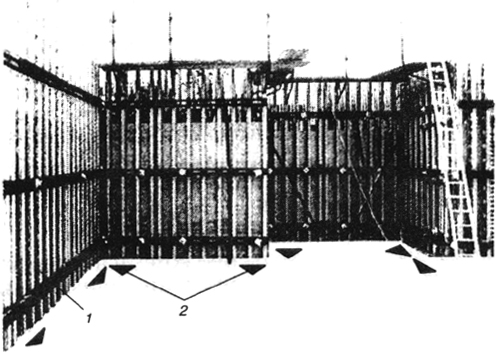

Рис. 20.23. Разметка рисок для установки вертикальных щитов опалубки:
1 - опалубка;
2 - ориентирам риска
283

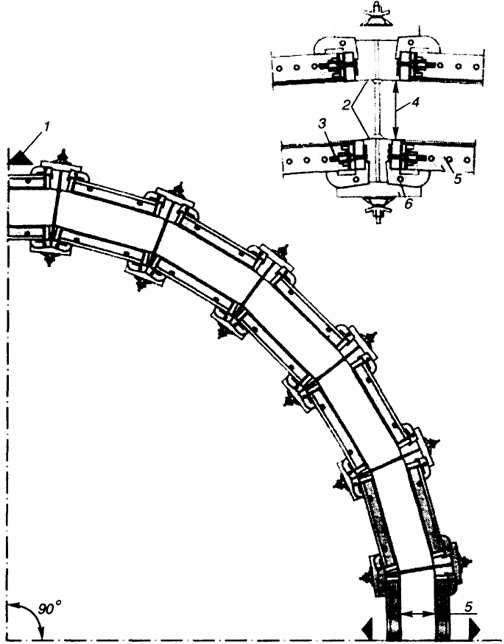

Рис. 20.24. Разметка дня установки круговой опалубки:
1 - ориентирная риска;
2 - рейка;
3 - центрирующая затяжка;
4 - измеряемое расстояние между щитами опалубки;
5 - щит;
6 - анкер-траверса
заключается главным образом в нивелировании мест примыканий и исправлении негоризонтальности, которое производят путем подъема (опускания) опор поддерживающих штанг (рис. 20.26).
Опалубка для фундаментов устанавливается горизонтально на землю или другое основание и закрепляется при помощи специальных анкерных держателей. Выверка опалубки относительно разбивочных осей или линий им параллельным производят по внешним граням щитов опалубки. Измеряются размеры прямым промером в верхнем сечении. Вертикальность щитов проверяется специальной рейкой с уровнем или отвесом.
284

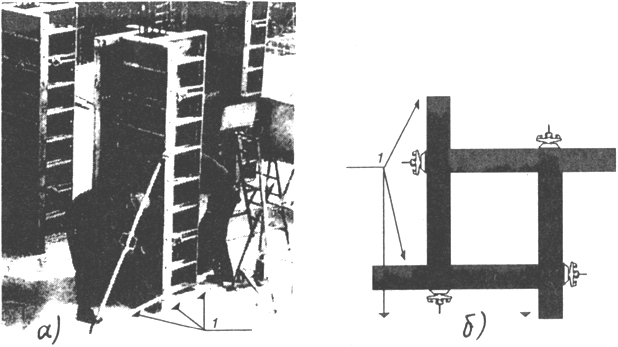

Рис. 20.25. Опалубка для колонн: а) установка опалубки колонн; б) расположение ориентирных рисок (1)
Разметку осей для возведения кирпичных стен зданий производят, как правило, на исходном горизонте. Проверку правильности кирпичной кладки стен и горизонтальности укладки перекрытий осуществляют на каждом этаже с помощью отвеса, рейки отвеса, нивелирования плит перекрытий.
Закладные детали, проемы, ниши размечают по высоте от контрольных реек или рисок отметок (на кирпичных зданиях) или от верхних торцов щитов (на монолитных зданиях). В плане эти элементы размечают от углов или мест пересечения стен.
По мере возведения монолитных и кирпичных стен выполняют исполнительную съемку с периодичностью 2,5 - 4,0 м по высоте.

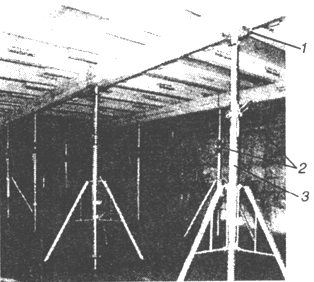

Рис. 20.26. Опалубка перекрытий:
1 - опорная пластина горизонтального щита опалубки;
2 - механизм подъема (опускания) щита;
3 - поддерживающая стойка
285
