20.5. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ВОЗВЕДЕНИИ НАДЗЕМНОЙ
ЧАСТИ СБОРНЫХ ЗДАНИЙ

Геодезические работы при возведении надземных частей сборных зданий заключаются в разметке ориентирных рисок для установки (монтажа) крупноразмерных элементов и выносе высотных отметок (уровней) монтажного горизонта.

При возведении крупнопанельных зданий с продольными несущими стенами ориентирные риски для установки панелей стен, лестнично-лифтовых узлов и др. элементов. Наносятся риски на верхних поверхностях перекрытий над нижесмонтированными этажами.

Ориентирные риски для наружных стен размечают с внутренней стороны корпуса, средние продольные оси - со стороны, противоположной лестнично-лифтовому узлу, а для стенок жесткости - с любой стороны.

274

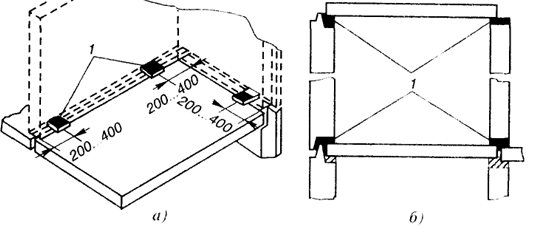

 Рис. 20.13. Установка маяков под панели (а) и выравнивание стен и перекрытий (б)
Рис. 20.13. Установка маяков под панели (а) и выравнивание стен и перекрытий (б)

Во всех случаях ориентирные риски размечают единообразно на всех этажах. Ориентирные и контрольные ориентирные риски наносят по три для каждой монтируемой панели: две в продольном и одну в поперечном направлениях.

Для зданий с поперечными внутренними несущими стенами направление разметки выбирают от габаритных осей к середине корпуса.

Разметку производят нарастающим итогом от начала разбивки с обязательным контрольным промером всех расстояний.

До установки панелей стен по высотным отметкам по результатам нивелирования выравнивают монтажный горизонт. Для этого нивелируют все опорные плоскости, на которые будут устанавливаться панели стен. Отметки определяют не менее чем в двух точках под каждую панель. Нивелирную рейку устанавливают таким образом, чтобы определялась наивысшая точка опорной плоскости (обычно стыки смежных перекрытий или перекрытий и наружных стен). Отметку наивысшей точки монтажного горизонта увеличивают на минимальную толщину растворной постели и по найденной отметке раствором выравнивают монтажный горизонт. Для этого из небольших порций раствора устраивают маяки 1 рис. 20.13), которые служат уровнями для расстилаемого раствора.

Положение панелей в нижнем сечении относительно осей (рис. 20.14) выверяют, совмещая боковую и торцовую грани с ориентирными рисками 7. С контрольными ориентирными рисками совмещают монтажные уголки или Т-образные упоры 6, при этом совмещают продольную и торцовую грани с щечками 10 уголков или упоров.

В отвесном положении панели наружных и внутренних стен временно закрепляют и выверяют с помощью индивидуального или группового монтажного оснащения.

275

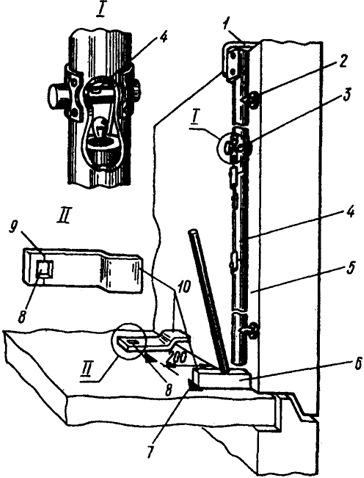

 Рис. 20.14. Выверка панелей в нижнем сечении относительно осей: 1 - скоба, 2 - упор, 3 - уровень, 4 - дюралюминиевая труба, 5 - выверяемая панель, 6 - Т-образный упор, 7 - ориентирная риска, 8 - окно, 9 - установочная риска, 10 - щечки уголка и упора
Рис. 20.14. Выверка панелей в нижнем сечении относительно осей:
1 - скоба, 2 - упор, 3 - уровень, 4 - дюралюминиевая труба, 5 - выверяемая панель, 6 - Т-образный упор, 7 - ориентирная риска, 8 - окно, 9 - установочная риска, 10 - щечки уголка и упора

При выверке панелей стен в отвесном положении (рис. 20.15) с помощью индивидуального оснащения - телескопических подкосов 1 по низу панелей ориентируются упорами 6 (см. рис. 20.14). Отвесность панелей стен проверяют рейкой с уровнем или рейкой-отвесом 2 (рис. 20.15).

Выверку с применением группового монтажного оснащения (рис. 20.16) выполняют тремя горизонтальными связями 1 - двумя сверху и одной снизу (в проеме для пропуска коммуникаций). Проектное положение (расстояние D0) несущих панелей 3, 4 фиксируют по их геометрическим осям, начиная от базовой панели 2, которую выверяют обычными способами. Возможное отклонение компенсируют тем, что расстояние между захватками всегда сохраняется равным проектному. Щечки 5 вилочных захватов зажимают панель 4 с обеих сторон.

Для разметки ориентиров и выверки панелей стен применяют шаблоны, позволяющие получить на монтажном горизонте ориентирные риски под установку низа панелей стен по металлической ленте. Используют и другие комплекты монтажной оснастки, правила применения которой приведены в инструкциях и должны быть изучены до начала работы. Любую монтажную оснастку перед применением проверяют: измеряют расстояния между ориентирами на шаблонах и сравнивают их с проектными.

При исполнительной съемке в плане в крупнопанельных зданиях фиксируют все отклонения наружных стен, лифтовых шахт и стенок жесткости от их проектного положения. В зданиях с продольными несущими стенами определяют точность монтажа панелей стен по продольным осям, в зданиях с поперечными несущими стенами - по поперечным осям. Измерения производят на каждом этаже.

276

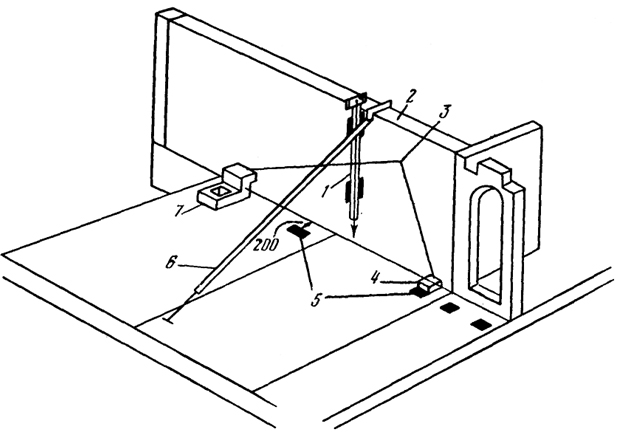

 Рис. 20.15. Выверки панелей в отвесном положении: 1 - телескопический подкос, 2 - рейка-отвес, 3 - выверяемая панель, 4 - орвевтврные риски
Рис. 20.15. Выверки панелей в отвесном положении:
1 - телескопический подкос, 2 - рейка-отвес, 3 - выверяемая панель, 4 - орвевтврные риски

Пример записи результатов исполнительной съемки крупнопанельного здания приведен на рис. 20.17.

Основными элементами каркасных зданий являются колонны, ригели и плиты перекрытий. Геодезическую разбивку и выверку производят в основном для монтажа колонн, все остальные конструкции монтируются практически без участия геодезиста.

До начала возведения каркасных зданий производят разметку сборных элементов, подготовленных для возведения здания. Для этого на элементы наносят установочные риски - тонкие черточки длиной до 60 мм, по которым сборные элементы совмещают с ориентирными рисками, ранее размеченными от осей на установленных конструкциях. Риски наносят ярким цветным карандашом.

При разметке железобетонных колонн каркаса (рис. 20.18, а) установочные риски 1 наносят на колонну с отступлением от нижнего и верхнего ее торцов на 100 мм. На колоннах первого яруса при установке их в стаканы размечают установочные риски с учетом глубины стакана. Разметку производят шаблоном или рулеткой. При этом базой отсчета для разметки боковых граней служат ребра, находившиеся на дне формооснастки при изготовлении колонн. Ребра образуют плоскость, противоположную той, на которой есть

277

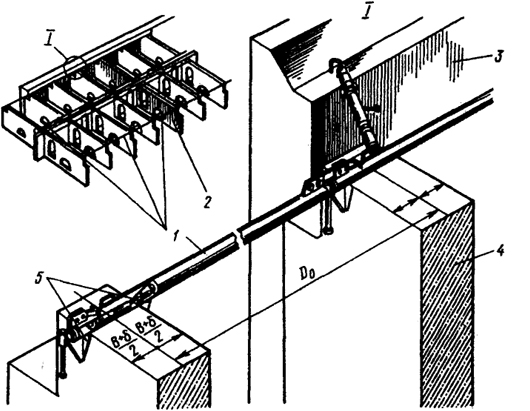

 Рис. 20.16. Групповое монтажное оснащение: 1 - горизонтальная связь, 2 - базовая панель, 3 - панель наружной стены, 4 - панель внутренней стены, 5 - щечки вилочного захвата; B + δ - половина толщины панели и погрешность изготовления панели, В - толщина панели, D0 - проектное расстояние между осями панели
Рис. 20.16. Групповое монтажное оснащение:
1 - горизонтальная связь, 2 - базовая панель, 3 - панель наружной стены, 4 - панель внутренней стены, 5 - щечки вилочного захвата; B + δ - половина толщины панели и погрешность изготовления панели, В - толщина панели, D0 - проектное расстояние между осями панели

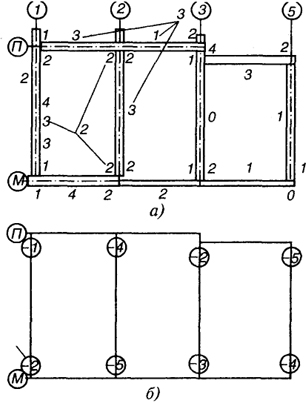

 Рис. 20.17. Пример исполнительной съемки крупнопанельного здания: а - в плане, б - по высоте; 1 - отклонение опорных площадок до маяков, 2...3 - смещение панелей соответственно в нижнем сечении и от вертикали
Рис. 20.17. Пример исполнительной съемки крупнопанельного здания:
а - в плане, б - по высоте; 1 - отклонение опорных площадок до маяков, 2...3 - смещение панелей соответственно в нижнем сечении и от вертикали

278

монтажные петли. Верхнюю и нижнюю грани размечают симметрично, если иная привязка колонн к осям не предусмотрена проектом. На железобетонных колоннах с металлическим сердечником (рис. 20.18, б) за основу разметки принимают металлические пластины 3 и размеченные на них риски, которые переносят на бетонную плоскость колонн.

Установочные риски Н- и Т-образных рамных конструкций из колонн размечают, как на одиночных колоннах; на восьмигранных колоннах и колоннах, имеющих в сечении другие правильные фигуры, размечают на четырех противоположных плоскостях.

Колонны круглого сечения (рис. 20.18, в) размечают с помощью шаблонов. Для нанесения установочных рисок колонну в нижнем сечении обмеряют по окружности. Полученную длину окружности делят на четыре части. Через начальную точку проводят первую установочную риску 1, последующие три наносят через равные промежутки. Для разметки верхнего сечения колонны на горизонтальную площадку укладывают шаблон из недеформированного швеллера 4. Колонну укладывают в швеллер, совмещая одну из полок с установочной риской, принимаемой за начало отсчета. Для разметки может быть использован металлический уголок 5, который накладывают на колонну.

Разметку навесных панелей (рис. 20.19, а, б) производят нанесением на их внутренних плоскостях уровней подвески 1 с тем, чтобы при монтаже обеспечивалась их установка на требуемой высоте. Дополнительно наносят контрольные установочные риски 3 со смещением от основных на 100 мм. Для установки в плане на плоскости

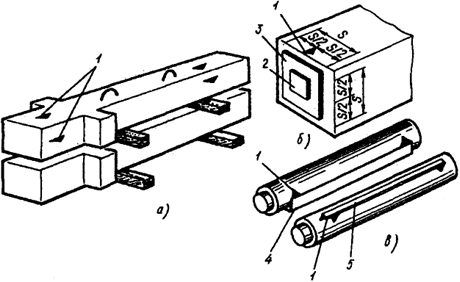

 Рис. 20.18. Разметка колонны: а - железобетонных, б - с металлическим сердечником, в - круглым, 1 - установочные риски, 2 - центровочная подкладка, 3 - пластина разметки, 4 - швеллер, 5 - уголок
Рис. 20.18. Разметка колонны:
а - железобетонных, б - с металлическим сердечником, в - круглым, 1 - установочные риски, 2 - центровочная подкладка, 3 - пластина разметки, 4 - швеллер, 5 - уголок

279

панели наносят установочную и контрольную установочную риски 3, причем последнюю со смещением от основной на 100...200 мм.

Совмещение установочных рисок 2 (рис. 20.20) на колоннах с ориентирными рисками на основаниях проверяют по отвесу 1. Ориентирные риски наносят на всех гранях колонн.

Выверку каркасов с колоннами высотой на один этаж при совмещении с перекрытием стыка колонн начинают с базового ряда. Низ колонн приводят в проектное положение, совмещая установочную риску 3 (рис. 20.21) монтируемой колонны с ориентирной (осевой) риской 1, размеченной на нижележащих элементах (опорах). Правильность совмещения проверяют отвесом. Выверку по вертикали осуществляют двумя проверенными теодолитами по двум взаимно перпендикулярным плоскостям.

Выверку каркасов с рамными конструкциями Н- и Т-образной формы начинают с проверки и выравнивания отметок опорных поверхностей рам прокладками по данным нивелирования.

Применяемое при установке колонн монтажное оснащение систематически проверяют: измеряют расстояние между упорами, к которым прижимаются колонны, сравнивают его с проектными размерами между гранями колонн.

По окончании монтажа колонн, до установки последующих элементов, проводят исполнительную съемку.

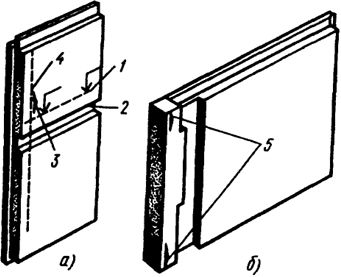

 Рис. 20.19. Разметка навесных панелей (а) и колонн с пристыкованной встроенной панелью (б): 1 - уровень подвески, 2 - штраба, 3 - контрольная риска, 4 - грань подвески, 5 - установочные риски
Рис. 20.19. Разметка навесных панелей (а) и колонн с пристыкованной встроенной панелью (б): 1 - уровень подвески, 2 - штраба, 3 - контрольная риска, 4 - грань подвески, 5 - установочные риски

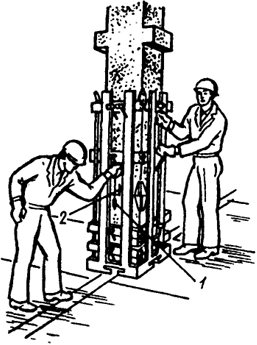

 Рис. 20.20. Выверка колонны в нижнем сечении: 1 - отвес, 2 - установочная риска
Рис. 20.20. Выверка колонны в нижнем сечении:
1 - отвес, 2 - установочная риска

280

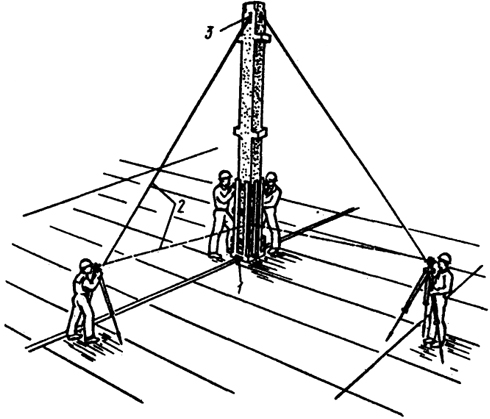

 Рис. 20.21. Выверка колонн по вертикали: 1 - ориентирам риска, 2 - визирный луч, 3 - установочная риска
Рис. 20.21. Выверка колонн по вертикали:
1 - ориентирам риска, 2 - визирный луч, 3 - установочная риска

Для монтажа блочных зданий геодезические работы начинают с переноса на фундаменты осей, проходящих по габаритам здания. Затем разбивают все оси, проходящие по несущим стенам. От этих осей размечают и тонкими карандашными черточками наносят по граням стен установочные риски для монтажа сборных элементов. Проводят также линии, отнесенные от граней на определенное, заранее обусловленное, расстояние (обычно 200 мм). Как правило, в натуру выносят установочные риски только в начале и конце стены. Между ними натягивают тонкую металлическую проволоку или леску, причалку, по которой ориентируют все промежуточные блоки при их установке.

Для промежуточных осей проектные расстояния откладывают от основных осей. За начальные точки принимают пересечения продольных и поперечных осей, вынесенные на монтажный горизонт. Промежуточные оси 3 (рис. 20.22) разбивают от точек 1. Последние расстояния 2 измеряют для контроля. Оси 1 - 7, А - Г проходят по несущим стенам. Условно разбивка показана только по осям 1 и А. Аналогичную разбивку (оси 2...6) делают по продольной оси Г и оси 1 (оси Б, В). На пересечении осей по контуру устанавливают маячные блоки. Ими считают блоки, которые помещают

281

 Рис. 20.22. Схема разбивки и контроля блочного здания: 1 - точка пересечения габаритных осей, 2 - расстояния, измеряемые для контроля, 3 - промежуточные оси
Рис. 20.22. Схема разбивки и контроля блочного здания:
1 - точка пересечения габаритных осей, 2 - расстояния, измеряемые для контроля, 3 - промежуточные оси

в местах перевязки или пересечения осей стен здания, но не реже чем через 20...30 м. Между маячными устанавливают рядовые блоки. Для рядовых блоков наружных стен, расположенных ниже уровня грунта, причалку натягивают между угловыми или маячными блоками на расстоянии 20...30 мм от внутренней плоскости стен. Для блоков, которые монтируют выше уровня грунта, причалку натягивают по наружной плоскости стен. Внутренние стены подземной и надземной частей здания выравнивают одинаково на всех этажах. Оси первого и последующего этажей разбивают непосредственно от знаков, закрепляющих их створы.

В продольном направлении монтируемые блоки выверяют контактным способом по калибрам или шаблонам, в качестве которых используют прокладки - деревянные или иные бруски. Толщина прокладок соответствует проектной толщине швов. Перед заделкой шва прокладку извлекают.

Положение блоков стен по высоте определяют по результатам нивелирования. Отметки опорных поверхностей стен выравнивают по маякам. Высоты маяков вычисляют по разности между отметкой наивысшей точки монтажного горизонта, увеличенной на толщину растворной постели, и отметкой опорной плоскости монтируемого блока.

Исполнительную съемку в плане крупноблочных зданий высотой до пяти этажей включительно при высоте этажа до 3 м выполняют в местах установки блоков перевязки. Для зданий более пяти этажей или зданий с этажами высотой более 3 м, кроме того, выполняют исполнительную съемку мест примыкания внутренних стен к наружным на каждом этаже.
