20.4. ПЕРЕНОС ОСЕЙ И ОТМЕТОК НА МОНТАЖНЫЕ
ГОРИЗОНТЫ

Под монтажным горизонтом понимается условная плоскость, проходящая через опорные площадки возведенных несущих конструкций строящегося этажа или яруса надземной части здания.

Для детальной разбивки осей на монтажном горизонте точки базисной сети, определяющие положение осей, переносятся

269

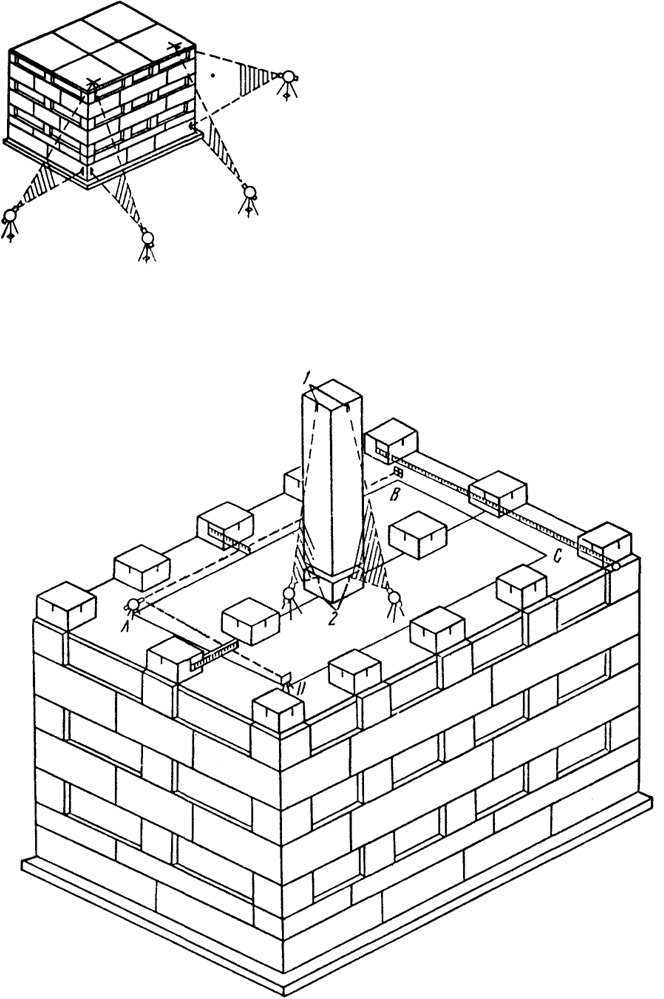

 Рис. 20.10. Схема переноса, осей с исходного на монтажный горизонт наклонным проектированием
Рис. 20.10. Схема переноса, осей с исходного на монтажный горизонт наклонным проектированием

270

с исходного на монтажный горизонт. Эта работа может выполняться наклонным проектированием с помощью теодолита или вертикальным проектированием с помощью специальных высокоточных приборов вертикального проектирования (ПОВП, PZL и т. п.).

Способ наклонного проектирования целесообразно применять при возведении зданий малой и средней этажности и при условии больших свободных территорий в границах строительной площадки. При этом способе теодолит устанавливается на некотором расстоянии от здания точно в створе переносимой оси (рис. 20.10). Труба теодолита ориентируется по точке на исходном горизонте, затем, поднимая ее в вертикальной плоскости, по вертикальному штриху фиксируют направление оси на перекрытии монтажного горизонта. Аналогичные действия выполняют при другом круге теодолита и из двух положений оси отмечают среднее. Точно так же определяют положение оси в перпендикулярном направлении; в пересечении получают точку на монтажном горизонте как проекцию соответствующей точки исходного горизонта.

При применении способа вертикального проектирования возможны два случая: сквозной - когда с исходного горизонта точки проектируются последовательно на все монтажные горизонты; шаговый - когда проектирование ведется с исходного на первый монтажный горизонт, с первого на второй и т. д. В обоих случаях методика проектирования одинакова. Зенит-прибор (рис. 20.11) центрируют над исходной точкой, визирный пучок приводят в вертикальное положение при помощи оптического компенсатора или точных уровней. На горизонте строительных работ укрепляют прозрачную палетку с квадратной сеткой, по которой берут отсчеты, определяющие положение проекции вертикальной оптической оси зенит-прибора. Для современных зенит-приборов с оптическим компенсатором, работающих в одной

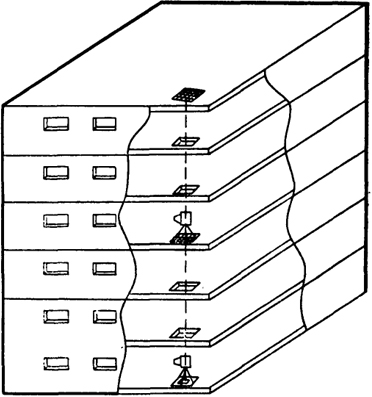

 Рис. 20.11. Схема переноса точек закрепления осей с исходного на монтажный горизонт вертикальным проектированием
Рис. 20.11. Схема переноса точек закрепления осей с исходного на монтажный горизонт вертикальным проектированием

271

плоскости, берут отсчеты по палетке при четырех положениях прибора - 0, 180, 90, 270°. Для каждой пары диаметрально противоположных отсчетов берут средние, которые и определяют положение переносимой точки.

После переноса базовой фигуры на монтажном горизонте выполняют контрольные измерения всех расстояний и углов между точками. Величины измеренных на монтажном горизонте элементов сравнивают с аналогичными на исходном. В случае недопустимых расхождений перенос повторяют.

Точность проектирования точки наклонным лучом теодолита зависит от следующих ошибок:

  • за наклон вертикальной оси вращения теодолита mτ;
  • визирования mвиз;
  • из-за нестворности установки теодолита ml;
  • фиксации положения проектируемой точки mф.

Ошибка за наклон вертикальной оси теодолита является наиболее существенной. Она может быть подсчитана по формуле

mτ =
0,5τ’’H
ρ’’
  ,
(20.1)

где S - цена деления цилиндрического уровня на горизонтальном круге теодолита; Гx - высота проектирования.

При заданной ошибке mτ по формуле (20.1) можно подсчитать необходимую цену деления уровня на теодолите. Например, при mτ =1 мм и H = 30 м τ = 14’’, т. е. нужно применять теодолит типа 2Т2.

Влияние ошибки визирования в линейной мере может быть подсчитано по формуле

mвиз =
20’’2S
Гxρ’’

(20.2)

где S - расстояние от теодолита до проектируемой точки; Гx - увеличение зрительной трубы теодолита. При заданной ошибке твиз можно определить необходимое увеличение зрительной трубы. Например, при твиз = 0,5 мм и S = 50 м Г = 14х, т. е. для обеспечения заданной ошибки визирования пригоден любой теодолит.

Вопрос об установке теодолита в створе исходной и проектируемой точек возникает лишь тогда, когда эти точки не находятся на одной вертикали. В этом случае нестворность ∆l установки теодолита вычисляется по формуле

Δl =
mlS
r
  ,
(20.3)

где r - расстояние между проекциями на горизонтальную плоскость

272

исходной и проектируемой точек. Если, например, при заданной ошибке ml = 0,5 мм, S = 50 м и r = 5 м, то ∆l = 5 м, т. е. теодолит в створе может быть установлен "на глаз".

Величина ошибки фиксации обычно не превышает 0,5 - 1,0 мм.

Точность вертикального проектирования зависит от ошибок зенит-прибора и принятого способа проектирования.

Средняя квадратическая ошибка тH приборов типа ПОВП и PZL определяется приближенной формулой

тH= 0,01H + 0,3 мм,(20.4)

где H - высота проектирования, м. При Н = 100 м и тпр = 1,3 мм.

Общая ошибка mц, для сквозного и шагового способов проектирования может быть определена соответственно из выражений

(20.5)

(20.6)

где mц - ошибка центрирования зенит-прибора; п - число поярусных перестановок прибора.

Из сравнения формул (20.5) и (20.6) видно, что при шаговом способе в n раз уменьшается влияние ошибок прибора и визирования, но в это же число раз увеличивается влияние ошибок центрирования и фиксации. Поэтому вопрос о выборе способа проектирования решается в каждом конкретном случае.

Высотным разбивочным обоснованием на каждом монтажном горизонте служат рабочие реперы, отметки которых получены от исходных реперов высотной разбивочной основы. Па монтажный горизонт переносят не менее двух реперов в зависимости от числа секций. Рабочими реперами могут служить закладные детали в конструкциях данного этажа или откраски на строительных конструкциях.

Отметки на монтажный горизонт могут передаваться методом геометрического нивелирования с применением двух нивелиров и стальной компарированной рулетки. На исходном и монтажном горизонтах устанавливают нивелиры (рис. 20.12) (можно переносить один нивелир). На реперах, между которыми передаются отметки, устанавливают рейки. Берут отсчеты а и b по рейкам и отсчеты l1 и l2 по подвешенной рулетке. Разность отсчетов l = l2 - l1 необходимо исправить поправками за компарирование и температуру. Искомую отметку монтажного горизонта Hмон вычисляют по формуле

273

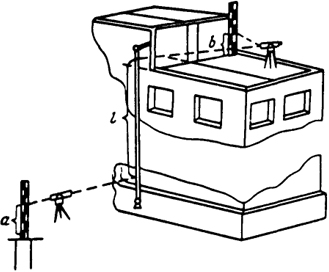

 Рис. 20.12. Схема передачи отметки с исходного на монтажный горизонт
Рис. 20.12. Схема передачи отметки с исходного на монтажный горизонт
Hмон = Hисх + (a - b) + l,(20.7)

где Hисх - отметка репера на исходном горизонте.

Точность передачи отметки этим способом будет зависеть в основном от ошибок отсчетов по рейкам и рулетке, компарирования реек и рулетки, учета температуры рулетки. При применении нивелиров типа Н-3, шашечных нивелирных реек и стальных компарированных рулеток с ценой деления 1 мм средняя квадратическая ошибка передачи может быть выражена формулой

mH = 1,5 мм + 0,25n,(20.8)

где п - порядковый номер этажа или яруса, на который передается отметка от исходного репера.

Передача отметки на монтажный горизонт может быть также выполнена путем фиксации отметки на строительных конструкциях исходного горизонта и вертикального линейного промера по строительным конструкциям до соответствующей откраски на монтажном горизонте.

Для удобства пользования стараются на монтажном горизонте зафиксировать отметку, кратную целым метрам или полуметрам, например +24,000 или +24,500.
